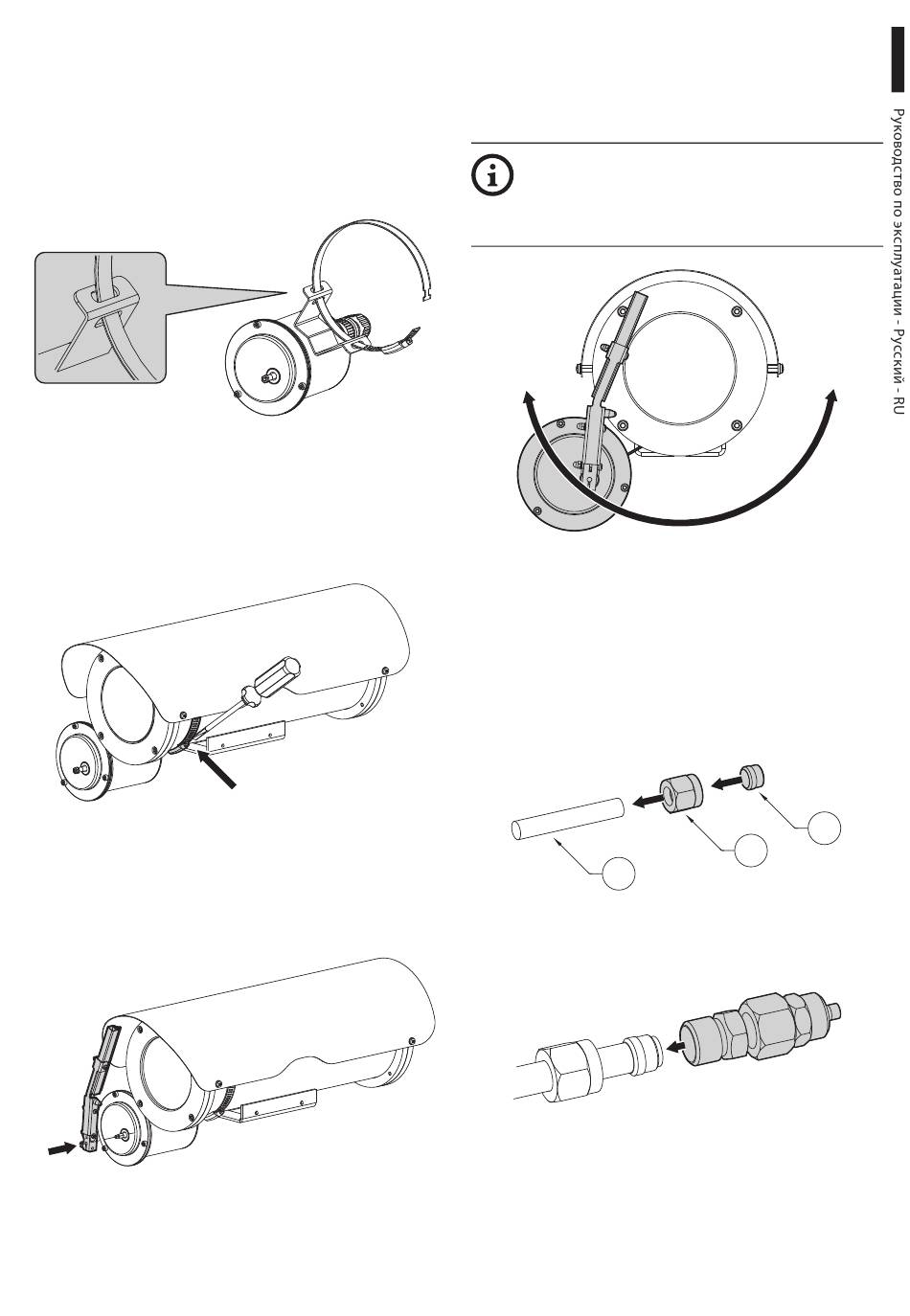

Videotec VIPNX Bedienungsanleitung Seite 25

6.2 Установка комплекта
стеклоочистителя на кожух
NXL, NXM и NXM36
Вставить металлический крепежный
хомут, открытый, через 2 петельки корпуса
стеклоочистителя, как показано на рисунке.
Рис. 2
Разместите корпус стеклоочистителя, пропустив
хомут вокруг корпуса кожуха.
Затяните хомут с помощью отвертки, фиксируя
положение корпуса стеклоочистителя.
Рис. 3
Установите щетку стеклоочистителя на выходном
валу и зафиксируйте ее таким образом, чтобы в
положении покоя она находилась с левой стороны
от переднего стекла.
Рис. 4
MNVKVIPNX_1744_RU
При необходимости, используйте крепежный
хомут для того, чтобы отрегулировать положение
корпуса стеклоочистителя и он не соприкасался
с кронштейном кожуха. Получаемое соединение
подстраивается под ориентацию кожуха.
Обратите внимание на положение щетки
стеклоочистителя в случае кожуха
NXM36. При движении щетка не должна
задевать головки винтов.
Рис. 5
6.3 Установка дополнительного
корпуса форсунки (только для
кожуха NXL)
Отвинтите гайку (01) соединения, вставьте ее в
трубку (02) и вставьте конец трубки в кольцо (03).
02
Рис. 6
Затяните гайку фитинга.
Рис. 7
03
01
