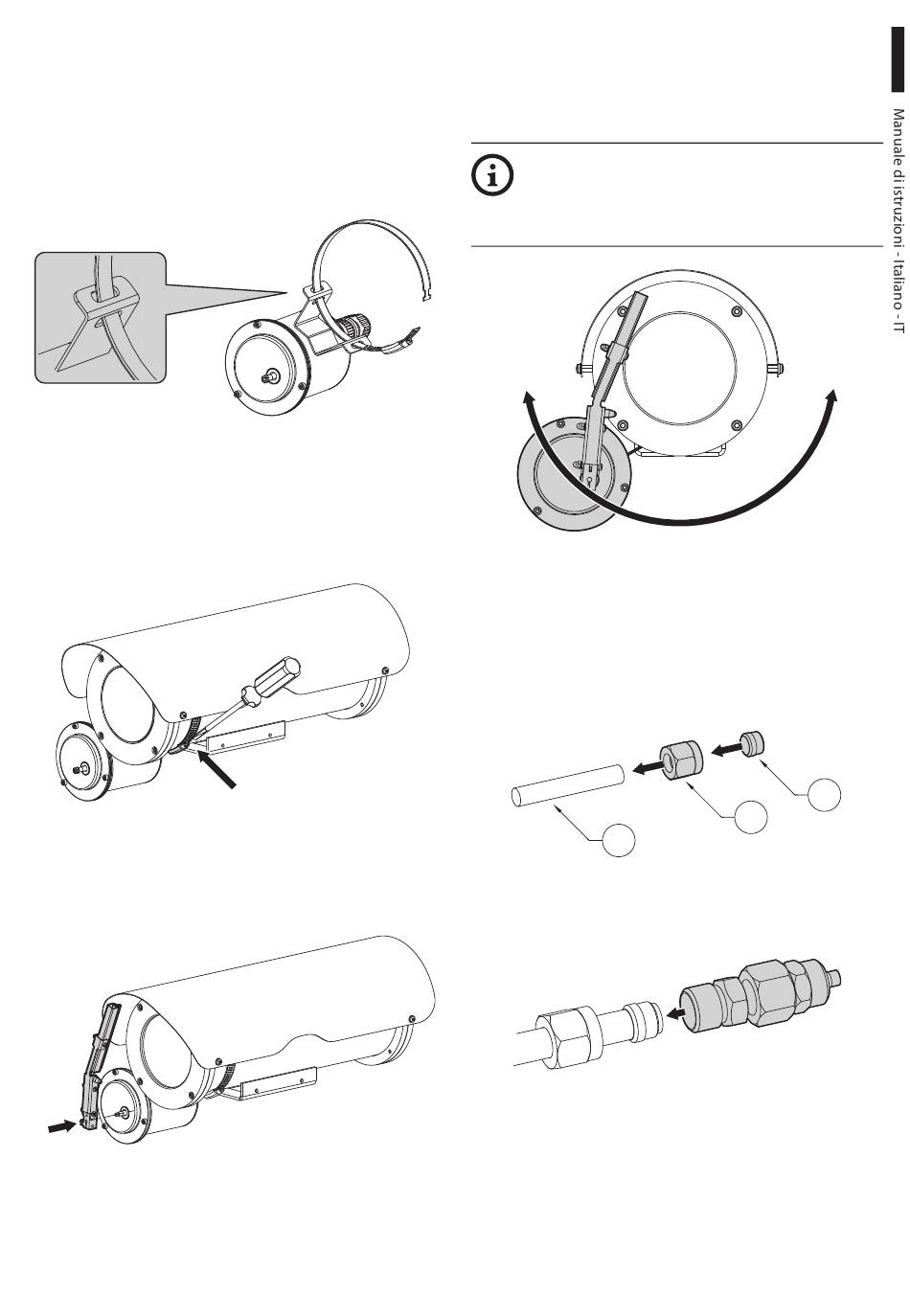

6.2 Installazione del kit
tergicristallo su custodia NXL,
NXM e NXM36
Inserire la fascetta metallica di fissaggio, aperta,
attraverso le 2 asole del corpo del tergicristallo come
mostrato in figura.
Fig. 2
Posizionare il corpo tergicristallo facendo passare la
fascetta attorno al corpo della custodia.
Serrare la fascetta con un cacciavite bloccando il
corpo tergicristallo.
Fig. 3
Montare la spazzola del tergicristallo sull'albero
d'uscita fissandola nella posizione di riposo sul lato
sinistro del vetro frontale.
Fig. 4
MNVKVIPNX_1744_IT
Agendo sulla fascetta di fissaggio regolare
eventualmente la posizione del corpo del
tergicristallo in modo che questo non interferisca con
il supporto della custodia. Il montaggio risulta così
flessibile a seconda dell'orientamento della custodia.
Fare attenzione alla regolazione della
spazzola del tergicristallo nella custodia
NXM36. Il movimento della spazzola non
deve interferire con le teste delle viti.
Fig. 5
6.3 Installazione del kit ugello
opzionale (solo per custodia NXL)
Svitare il dado (01) dal raccordo, inserirlo nel tubo
(02) e inserire l'estremità del tubo sull'ogiva (03).
02
Fig. 6
Serrare il dado al raccordo.
Fig. 7
03
01
