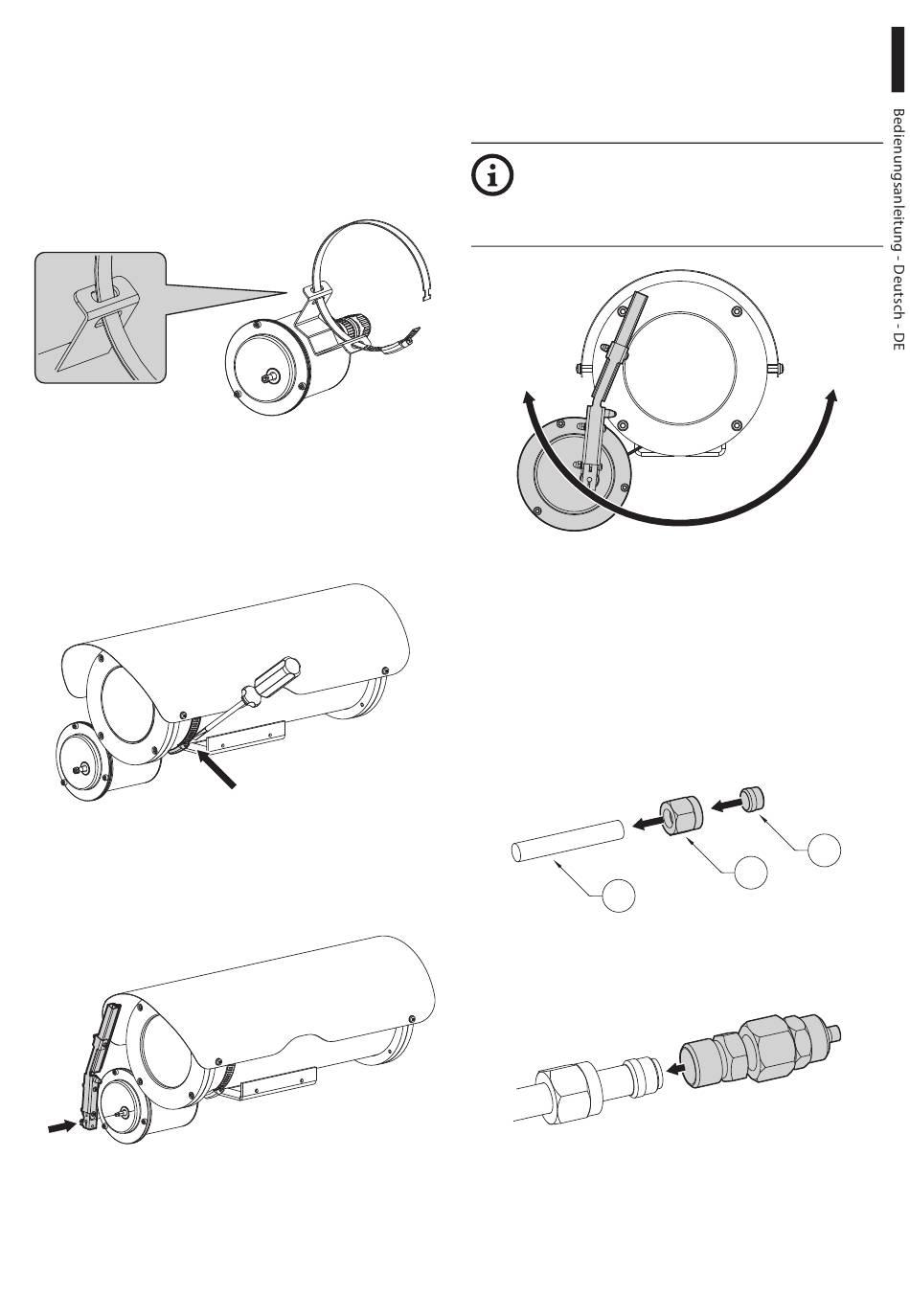

6.2 Montage des
Scheibenwischer-Kits an das NXL,
NXM und NXM36 Gehäuse
Die geöffnete Metallschelle durch die beiden
Langlöcher im Korpus der Scheibenwaschanlage
führen, wie in der Abbildung gezeigt.
Abb. 2
Den Scheibenwischerkorpus positionieren. Dabei die
Schelle am Gehäusekorpus vorbeiführen.
Die Schelle mit einem Schraubenzieher zum
Blockieren des Scheibenwischerkorpus festziehen.
Abb. 3
Das Wischerblatt am Ausgang der Welle montieren.
Dabei ist es in der linksseitigen Ruheposition der
Frontscheibe zu befestigen.
Abb. 4
MNVKVIPNX_1744_DE
Durch Einwirken auf die Befestigungsschelle
gegebenenfalls die Position des
Scheibenwischerkorpus so einstellen, dass dieser
nicht die Gehäusehalterung überlagert. Die Montage
ist somit je nach Ausrichtung des Gehäuses flexibel.
Auf die Einstellung des Wischerblatts
bei dem Gehäuse NXM36 achten. Die
Wischerblattbewegung darf nicht mit den
Schraubenköpfen interferieren.
Abb. 5
6.3 Installation des als Extra
erhältlichen Düsenkits (nur für
das Gehäuse NXL)
Die Mutter (01) vom Verbindungsstück lösen, in die
Leitung (02) einfügen und das Leitungsende in den
Eintrittskegel (03) einführen.
02
Abb. 6
Die Mutter auf dem Anschlußstück festschrauben.
Abb. 7
03
01
3
