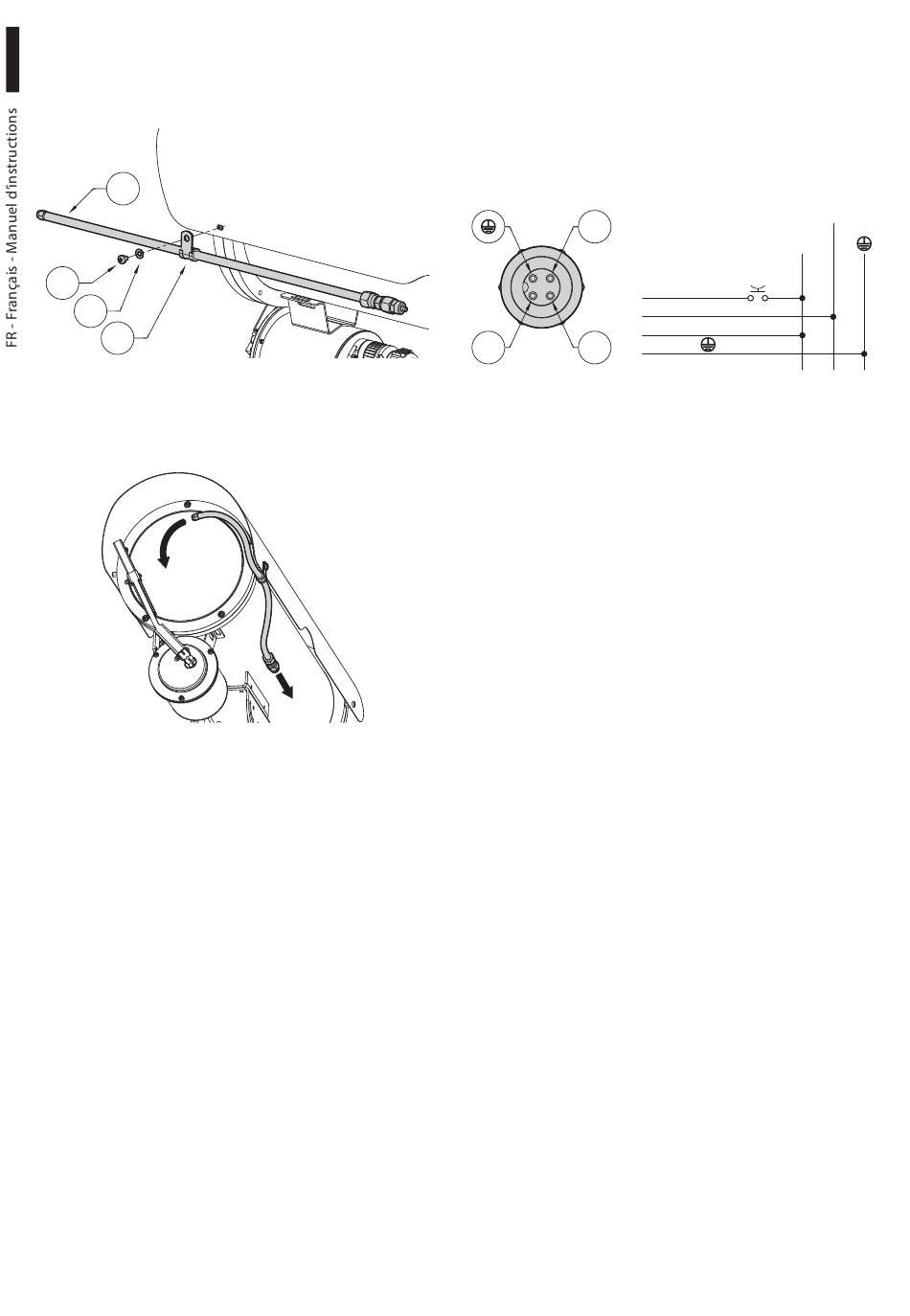

Desserrer une des 2 vis de fixation (01) du toit pare-
soleil sur la partie antérieure du caisson. Insérer le
tuyau (02) dans le collier (03) et fixer le tout avec la vis
(01) et la rondelle (04).
02
01
04
03
Fig. 8
Pour régler le jet, orienter le gicleur vers la vitre du
caisson et brancher le tuyau de refoulement.
Fig. 9
4
6.4 Câblage
Veillez à ce que la tension d'alimentation utilisée soit
celle qui est indiquée sur l'étiquette présente au dos
de l'appareil.
Procédez aux raccordements électriques sur le
connecteur femelle 3+PE, selon le schéma électrique.
03
PERM (01)
COM (02)
SW (03)
EARTH
01
02
Fig. 10
Alimentez l'essuie-glace en reliant la phase à la
borne 03 (SW) du connecteur, le neutre à la borne 02
(COM) du connecteur et la terre à la borne EARTH.
À l'aide d'un bouton extérieur, reliez la phase à la
borne 01 (PERM) du connecteur.
En maintenant le bouton appuyé, vous obtiendrez un
fonctionnement continu (permanent) de l'essuie-
glace. Si vous relâchez le bouton, le balai d'essuie-
glace se remet en position de repos à gauche du
verre du caisson.
Si vous utilisez un récepteur, reliez la borne 03 du
connecteur à la sortie SW du récepteur, 01 à PERM et
02 à COM.
Reliez le tuyau de l'installation d'alimentation en eau
au gicleur-vaporisateur du balai d'essuie-glace et
fixez-le à l'aide du collier en plastique fourni.
NEUTRAL
PHASE
SWITCH
MNVKVIPNX_1744_FR
