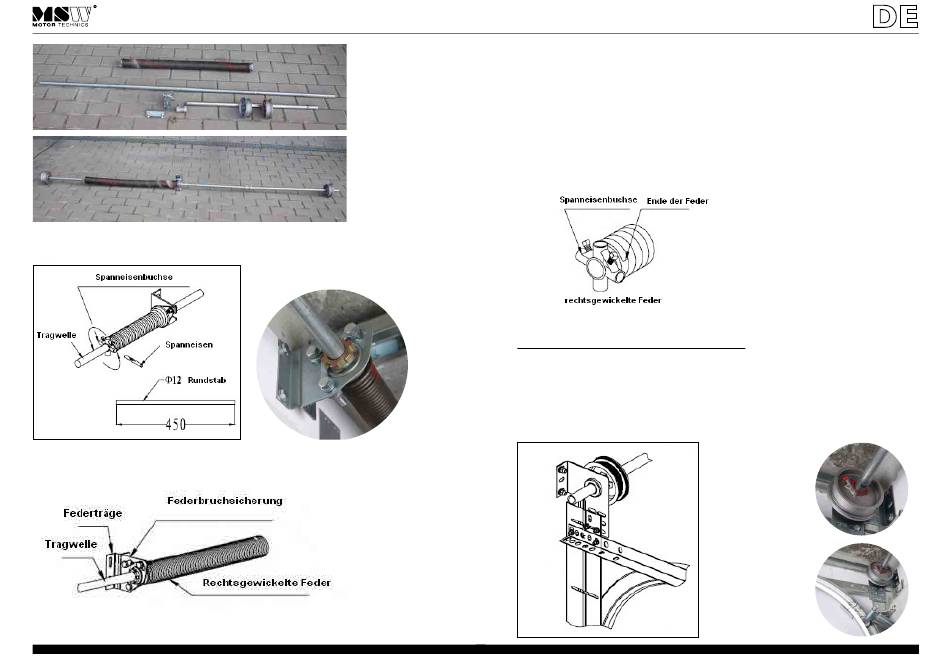

Montage einer Feder, wie auf der Abb.18 dargestellt:
Abb. 18
Federmontage: Montieren Sie die Lagerplatten an den Enden der Querschienen und
montieren Sie die Wellenträger, wie auf den Abbildungen 16,17 und 19 dargestellt.
Abb. 19
14
Die mitgelieferte Feder ist rechtsgewickelt, man soll sie an der rechten Seite des Fe-
derträgers platzieren.
Platzieren Sie die Seiltrommel mit der Ausrichtung rechts auf der rechten Seite der
Tragwelle und die Seiltrommel mit der Ausrichtung links auf der linken Seite der Trag-
welle.
Die Bezeichnung der Ausrichtung von den Seiltrommeln: Prägung "RH" bedeutet die
Ausrichtung rechts (er wird auch mit schwarzen Farbe markiert) und Prägung „LH"
bedeutet die Ausrichtung links (er wird auch mit roten Farbe markiert). Die Windungs-
richtung der Feder sieht man am Ende der Federachse: wenn die Federachse nach
unten zeigt, ist die Feder rechtsgewickelt, wie auf der Abb.20 dargestellt.
6.1.3 Montage von Komponenten der Tragewelle.
Lösen Sie die Befestigung der Lagerplatte und schieben Sie beide Enden in die Lager-
buchsen hinein, wie auf der Abb.20 dargestellt. Befestigen Sie den Federträger mit Hilfe
von Bohr- oder Ankerschrauben. Schieben Sie danach die Komponente zur Sicherung
der Tragwelle in den Federkern und Federträger hinein. Verschrauben Sie den Wellen-
träger mit dem Federkern mit Hilfe von zwei Schrauben, die entsprechend angezogen
werden müssen.
Abb. 21
Abb. 20
15
