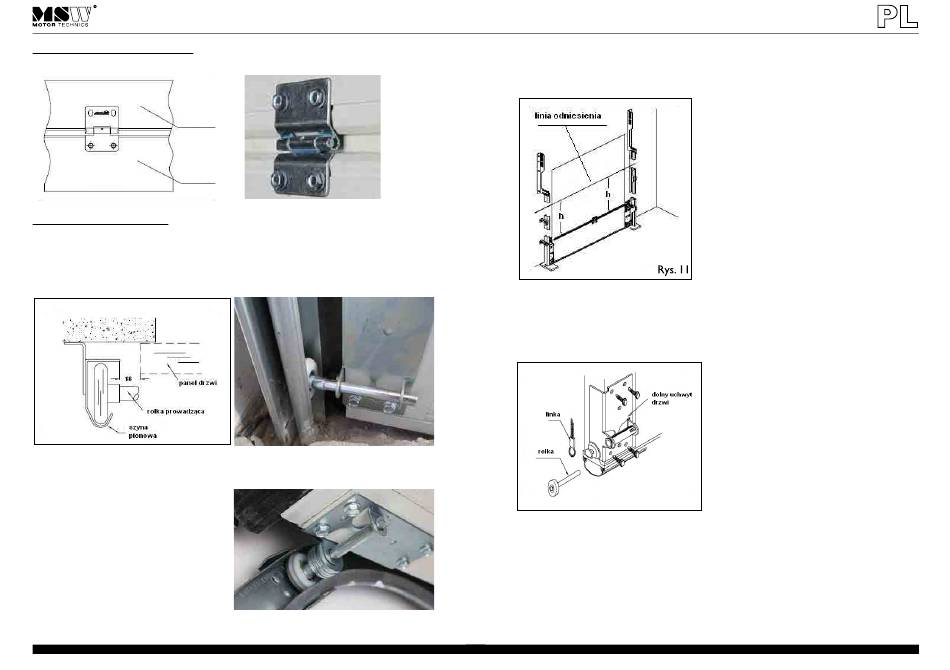

5.1.3. Montaż środkowego zawiasu
Środkowy zawias należy zamontować pośrodku drzwi jak to pokazano na rysunku 9:
drugi panel
pierwszy panel
Rys. 9
5.1.4. Montaż dolnego panelu
Ustawić dolny panel przy ścianie tak by uszczelka dolna dolegała ściśle do podłoża.
Wsunąć rolkę w prawą szynę prowadzącą, wsunąć wałek rolki w prawy wspornik i
przysunąć cały panel drzwi do ściany. Należy się upewnić, że wymiary po obu stronach
drzwi są takie same – prześwit pomiędzy krawędzią drzwi a krawędzią pionowej szyny
powinien wynosić 18mm (rys. 10).
Rys. 10
Jeśli zajdzie potrzeba, można umieścić podkładki odpowiedniej grubości pomiędzy
krawędzią drzwi a krawędzią pionowej szyny:
36
Należy sprawdzić czy panel drzwi jest w poziomie poprzez zmierzenie odległości
pomiędzy górną linią drzwi a linią odniesienia. Jeśli zajdzie potrzeba należy umieścić od-
powiednie podkładki na końcach panelu bramy tak by uzyskać poziom, w przeciwnym
wypadku drzwi nie będą się poruszały odpowiednio, rys. 11:
Umieścić rolkę w lewej pionowej szynie prowadzącej i przesunąć rolkę na dół, wsunąć
wałek rolki w lewy uchwyt dolny panelu drzwi, zamocować uchwyt dolny do panelu
śrubami samowiercącymi (nie mniej niż 3). Należy upewnić się przy tym, że lewy i prawy
dolne uchwyty są na jednakowej wysokości. Zaczepić linkę o wystający nit na uchwycie
jak pokazano na rysunku 12:
Rys.12
Wsunąć rolki w lewą i prawą pionową szynę prowadzącą i przesunąć je na koniec pane-
lu drzwiowego. Następnie wsunąć wałek rolki w zawias rolki nr 1 i zamocować uchwyty
i zawiasy na otworach na panelu drzwi śrubami samowiercącymi – rys. 13:
37
