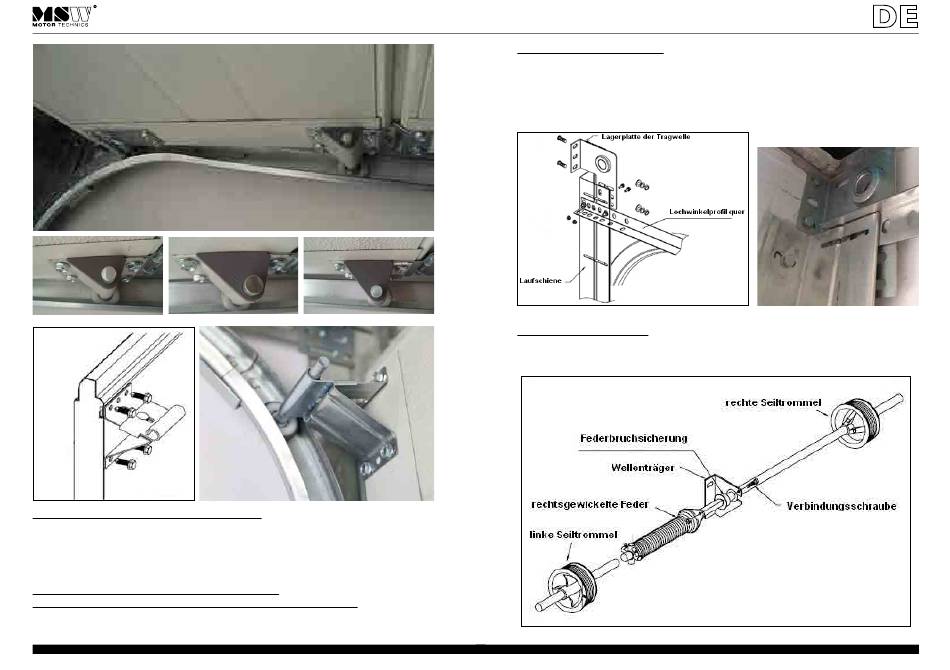

Abb. 15
5.3 Nachstellen der Schienen und der Topsektion
Wenn das Tor nicht ganz senkrecht ausgerichtet ist und nicht an der Frontwand anliegt,
stellen Sie die Laufschienen und die Regulierungsplatte auf beiden Seiten der Tophalter
nach. Das Tor soll jetzt senkrecht ausgerichtet sein und der Lichtspalt zwischen Tor und
Frontwand beträgt ~2-3 mm.
6. Montage des Gewichtausgleichssystems
6.1 Montage des torsionsfedergesteuerten Gewichtausgleichssystems.
Das torsionsfedergesteuerte Gewichtausgleichssystem gehört zum Standard. Es wird
in Sturzhöhe montiert.
12
6.1.1 Montage der Lagerplatten
Montieren Sie die seitlichen Lagerplatten an den Innenseiten der Laufschiene, wie
auf der Abb.16 dargestellt. Schrauben Sie die Lagerplatten mit Hilfe von Anker- oder
Bohrschrauben an die Wand. Verschrauben Sie sie mit dem Lochwinkelprofil mit Hilfe
von M8x20-Schrauben.
Abb. 16
6.1.2 Montage der Tragwelle
Befestigen Sie den zentralen Wellenträger in der Mitte der Tragwelle. Der Federträ-
ger muss mit einem Winkel von 45° zum Tor befestigt werden, wie auf der Abb.17
dargestellt:
Abb. 17
13
