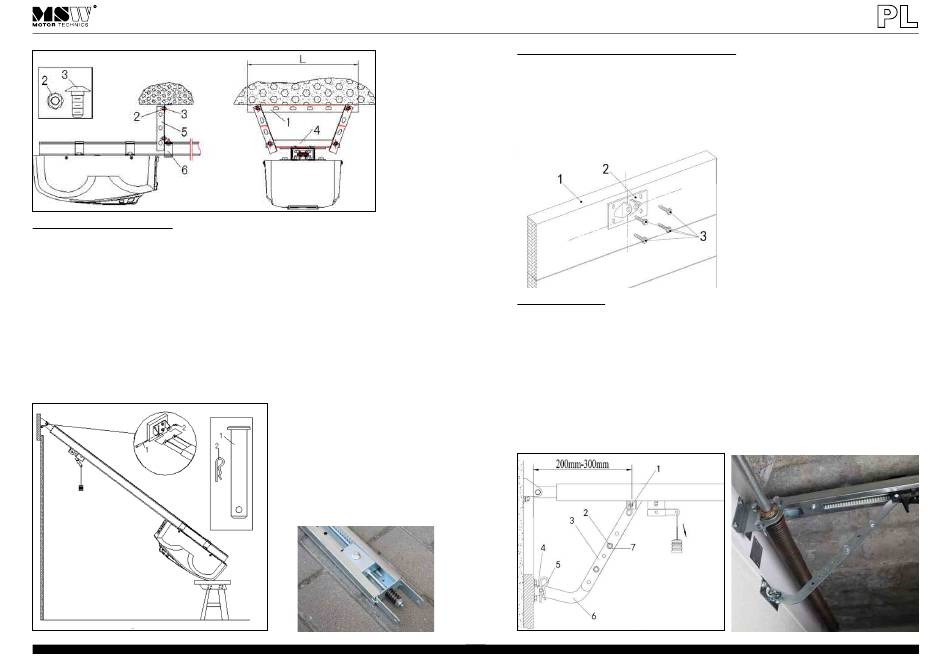

10.6. Napęd otwierania bramy
Rys. 31: połączyć szynę napędową z frontowym wspornikiem przy pomocy trzpienia
nr 1. Zabezpieczyć trzpień przy pomocy zawleczki nr 2. Unieść część z napędem tak
aby oś szyny napędowej zbiegła się z osią nadproża. Połączyć napęd ze wspornikami
perforowanymi za pomocą śrub.
Informacja:
•
szyna napędowa w modelach GD2521-8, GD-800, GD2375, GD3000, GD-600M
oraz GD-800M jest sekcyjna;
•
szyna napędowa w modelu GD2500-I jest jednoczęściowa;
•
przeniesienie napędu w modelach GD2521-8, GD-800, GD2375 oraz GD3000
odbywa się poprzez pasek zębaty;
•
przeniesienie napędu w modelach GD-600M, GD-800M oraz GD2500-I odbywa
się poprzez łańcuch.
48
Rys. 30
Rys. 31
10.7. Montaż uchwytu na drzwiach garażowych
Rys. 32: zamknąć bramę po całkowitym zamontowaniu napędu otwierania. Oś
uchwytu na drzwiach (nr 2) musi się zrównać i zbiegać się z osią drzwi (najwyższa
część bramy – nr 1). Odległość od poziomej pozycji uchwytu na drzwiach do gór-
nej krawędzi drzwi powinna wynosić od 30mm do 50mm. Uchwyt zamocować
przy pomocy czterech śrub samowiercących. Jeśli w panelu drzwi nie ma otworów
montażowych, należy je wywiercić – średnica otworów powinna wynosić nie mniej
niż 5mm.
Rys. 32
10.8. Montaż cięgła
Zamknąć bramę, pociągnąć w dół uchwyt nr 1 (sprzęgło) – rys. 33. Pozioma odległość
pomiędzy uchwytem a bramą powinna wynosić 200-300mm. Cięgło (nr 3) należy
przymocować do sprzęgła przy pomocy dwóch trzpieni. Cięgło wygięte (nr 6) należy
zamocować do uchwytu na drzwiach (nr 4). Zabezpieczyć zawleczkami (nr 5). Skręcić
cięgło proste z wygiętym za pomocą dwóch śrub M8 z nakrętkami (nr 2 oraz 7) i
dokręcić je odpowiednio.
Wyregulować długość linki sprzęgła tak by wysokość od podłoża do uchwytu była nie
mniejsza niż 1,8 metra.
Rys. 33
49
