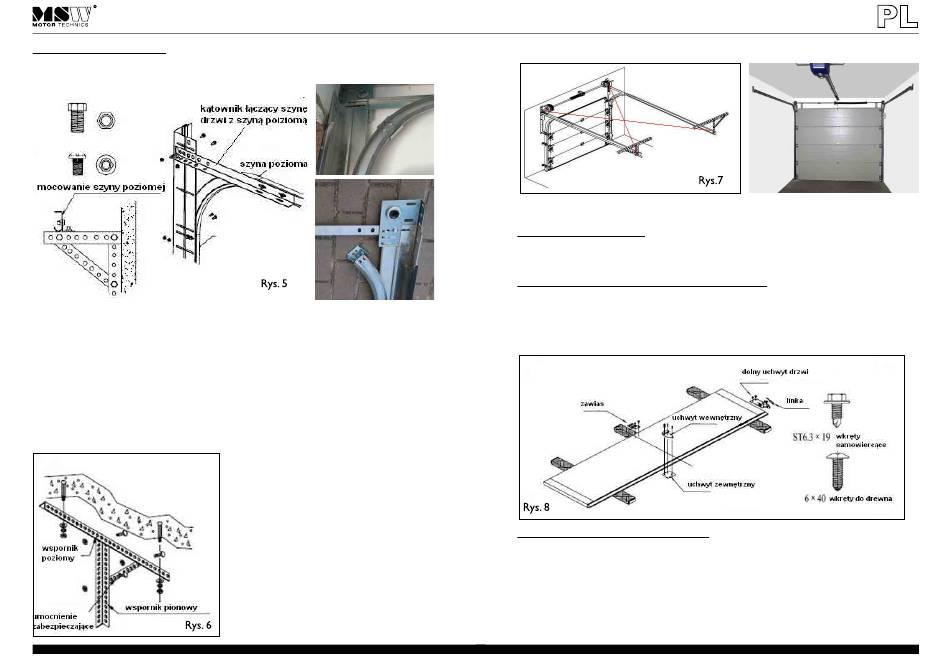

4.5. Montaż szyn poziomych
Ustawić szyny poziome wraz z mocowaniami na szynach drzwi i skręcić je razem ale
nie dokręcać do końca, rys. 5.
Po połączeniu szyn poziomych należy unieść je do góry i utrzymać w poziomie,
następnie zamocować do ściany zgodnie z rys. 5 i 6.
Zgodnie z zewnętrznymi liniami odniesienia po lewej i prawej stronie pionowych szyn
drzwi, należy narysować dwie równoległe linie które są jednocześnie prostopadłe do
ściany frontowej. Punkty zamocowania należy umiejscowić zgodnie z otworami wspor-
nika.
Uwaga: dwie linie muszą być równoległe do siebie oraz prostopadłe do ściany fron-
towej, śruby muszą być całkowicie dokręcone.
Należy się upewnić, że dwa perforowane wsporniki są symetryczne i równoległe i
zostały należycie zamocowane.
Mocowanie wsporników perforowanych pokazano na rys. 6.
34
Należy sprawdzić długości przekątnych tak jak pokazano na rys. 7:
5. Montaż elementów drzwi
5.1. Montaż dolnego panelu
Położyć dolny panel drzwi na kozłach drewnianych i zamontować dolny uchwyt drzwi,
linkę przeciwwagi, wewnętrzny i zewnętrzny uchwyt oraz zawias.
5.1.1. Montaż dolnego uchwytu dolnego panelu drzwi.
Zamocować prawy dolny uchwyt drzwi przy pomocy co najmniej trzech śrub
samowiercących aby zapewnić bezpieczeństwo montażu całych drzwi. Następnie
zamocować linkę przeciwwagi zahaczając ją o nit na uchwycie jak pokazano na rys. 8:
5.1.2. Montaż uchwytów do panelu drzwi
Uchwyty powinny być zamocowane w połowie dolnego panelu drzwi. Nawet jeśli drzwi
są zamykane i otwierane automatycznie, uchwyty te powinny być zamocowane w celu
wygodnego otwierania i zamykania w przypadku braku zasilania lub awarii systemu.
Jak to pokazano na rysunku 8, należy wykonać trzy otwory Ø10 w drzwiach zgodnie
z otworami na uchwycie wewnętrznym, następnie wsunąć w nie trzy osie uchwytu
zewnętrznego i przykręcić od wewnątrz wkrętami do drewna.
