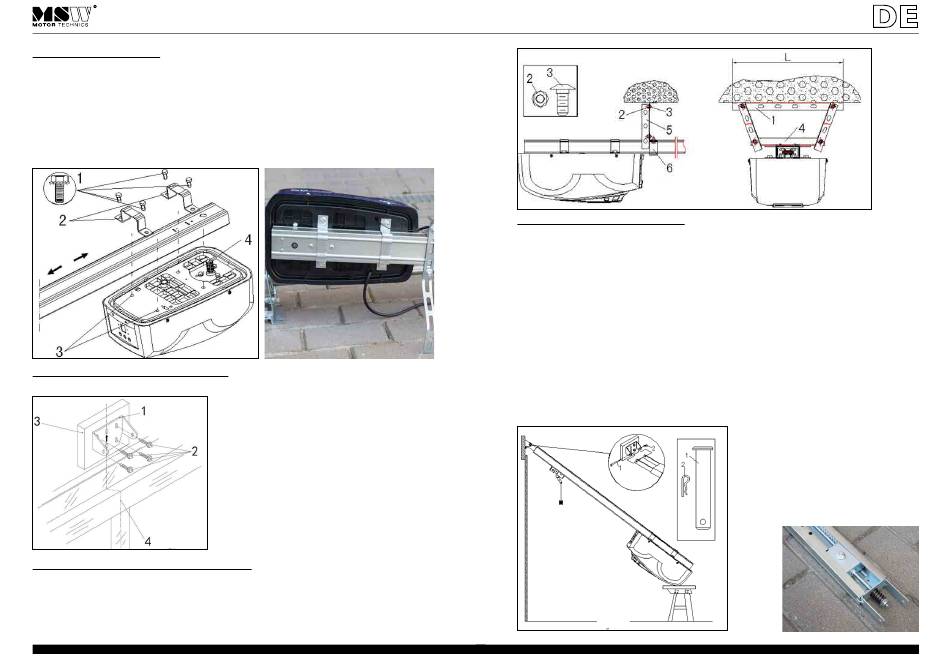

10.3. Montage des Antriebs:
Regulieren sie die Vorder- und Hinterseite der Kupplung. Passen Sie die Öffnung von
der Riemenscheibe der Führungsschiene mit der Nutwelle an (Nr.4 auf der Abb. 28).
Verbinden Sie die Führungsschiene mit dem Antrieb in die Richtung wie auf der
Abb.27 dargestellt.
Nehmen Sie eine M8x12-Schraube (Nr.1) und stecken Sie sie durch die Öffnung in
der Befestigung durch (Nr.2). Verschrauben Sie sie mit dem Kopf des Antriebs (Öff-
nung M8, Nr.3) in die Richtung wie auf den Abbildungen 27 und 28 dargestellt.
10.4. Antrieb – Montage des Frontträgers
Die Achse des Frontträgers trifft mit der Achse des Sturzes zusammen (Abb.29):
Abb. 29
10.5. Antrieb – Montage des Lochwinkelprofils
Montieren Sie die Lochwinkelprofile wie auf der Abb. 30 dargestellt.
Montieren Sie diese Profile senkrecht zu der Führungsschiene und gleichzeitig symme-
trisch in der Mittellinie. Die Länge des Profils Nr.1 auf der Abb. 30 beträgt ca.250-300
mm. Wenn Sie über zu wenig Platz zur Montage verfügen, können Sie die Länge des
Profils Nr.5 auf der Abb.30 je nach Anforderung verkürzen.
20
Abb. 28
10.6. Antrieb zum Öffnen des Tores
Abb.31: Verbinden Sie die Führungsschiene mit dem Frontträger mit Hilfe von einem
Bolzen (Nr.1). Befestigen Sie den Bolzen mit Hilfe von dem Splint (Nr.2). Heben Sie
das Teil mit dem Antrieb hoch, so dass die Achse der Führungsschiene mit der Achse
des Sturzes zusammentrifft. Verbinden Sie den Antrieb mit den Lochwinkelprofilen mit
Hilfe von Schrauben.
INFORMATION:
•
die Antriebsschiene in den Modellen GD2521-8, GD-800, GD2375, GD3000, GD-
600M sowie GD-800M ist eine Sektionsschiene;
•
die Antriebsschiene in dem Model GD2500-I ist einteilig;
•
Antriebsübertragung in den Modellen GD2521-8, GD-800, GD2375 sowie
GD3000, erfolgt durch einen Zahnriemen;
•
Antriebsübertragung in den Modellen GD-600M, GD-800M sowie GD2500-I
erfolgt durch eine Kette.
Abb. 31
Abb. 30
