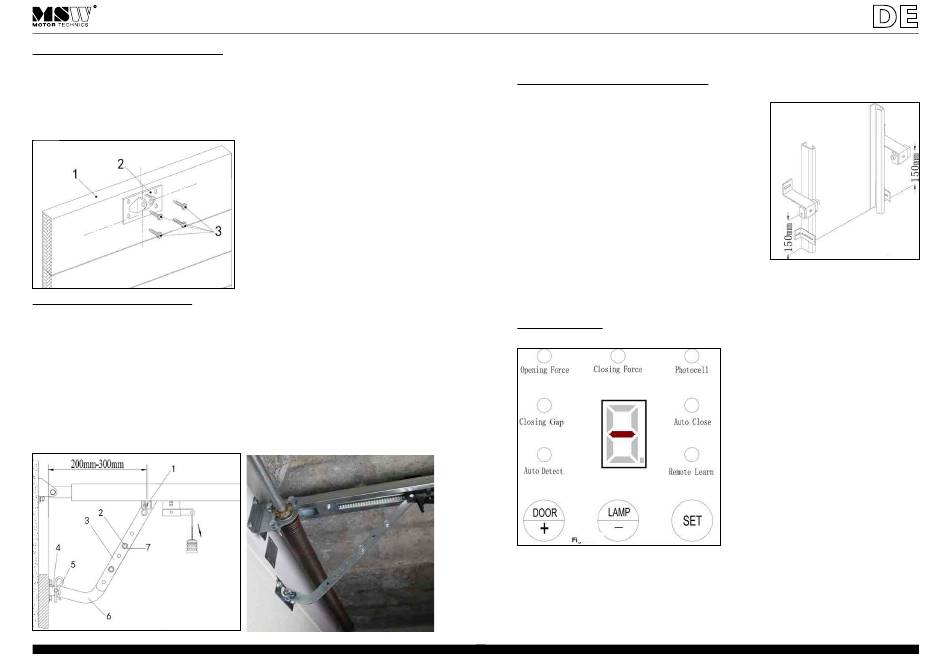

10.7. Montage der Befestigung an das Tor
Abb. 32: Schließen Sie das Tor nach der vollständigen Montage des Antriebs. Die Achse
der Befestigung (Nr.2) muss mit der Achse des Tores (Topsektion, Nr.1) zusammen-
treffen. Der Abstand zwischen der waagerechten Lage der Befestigung und der
Oberkante der Topsektion beträgt 30mm bis 50mm. Montieren Sie die Befestigung
mit vier Bohrschrauben. Wenn die Topsektion keine Montageöffnungen hat, bohren Sie
diese. Der Durchmesser der Öffnungen soll mindestens 5mm sein.
Abb. 32
10.8 Montage des Tormitnehmers
Schließen Sie das Tor. Ziehen Sie den Griff (Kupplung) nach unten (Nr.1, Abb.33). Der
Abstand (waagerecht) zwischen der Kupplung und dem Tor beträgt 200mm bis 300mm.
Befestigen Sie den geraden Tormitnehmer (Nr.3) an die Kupplung mit Hilfe von zwei
Bolzen. Montieren Sie den gebogenen Tormitnehmer (Nr.6) an die Befestigung am Tor
(Nr.4). Sichern Sie sie mit dem Splint (Nr.5). Verschrauben Sie den geraden und gebo-
genen Tormitnehmer mit Hilfe von M8-Schrauben und Muttern (Nr.2 und 7). Ziehen
Sie sie fest an.
Regulieren Sie die Länge des Kupplungsseils, so dass der Abstand vom Garagenboden
bis zur Halterung mindestens 1,8m beträgt.
Abb. 33
22
11. MONTAGE DER INFRAROT-LICHTSCHRANKE (OPTIONAL)
„Nur für die Garagentore GD2521-8, GD2375, GD3000, GD2500-I"
11.1. Standort der Infrarot-Lichtschranke
Die Infrarot-Lichtschranke gehört zu den Sicherheits-
systemen. Sie sorgt für den sofortigen Stopp des To-
res, sobald ein Hindernis oder ein Mensch den Kom-
munikationsstrom zwischen Sensoren stört. Das Tor
fährt dann automatisch hoch.
Montieren Sie die Halter für die Lichtschranke mit
Bohrschrauben oder Ankerschrauben auf der linken
und rechten Seite außerhalb der Laufschienen, wie auf
der Abb.34 dargestellt. Bringen Sie die Halter waage-
recht an. Wenn die Wände nicht gerade sind, verwen-
den Sie Unterfütterung bei den Haltern (die Sensoren
müssen koaxial montiert werden). Montieren Sie die
Sensoren so, dass sie vor Sonnenlicht geschützt wer-
den.
12. PROGRAMMIEREN DES ANTRIEBS
„Nur für die Garagentore GD2521-8, GD2375, GD3000, GD2500-I und die Garagentoröffner GD-800, GD-
600M, GD-800M"
12.1. Einstellungen
Steuerungspanel-Grundansicht, Abb. 35:
Der Antrieb ist ausgestattet mit 7 Leuchtdioden (LED) und einem Digitaldisplay, auf
dem alle Informationen angezeigt werden. Die Einsatzbereitschaft wird durch ein blin-
kendes Symbol „–" gezeigt, wie auf der Abb.35 dargestellt. Wenn sich das Symbol „–"
oben auf dem Display befindet, bedeutet das, dass das Tor geöffnet ist. Das Symbol „–"
in der Mitte bedeutet die Lage zwischen Öffnen und Schließen. Das Symbol „–" in un-
terem Bereich des Displays bedeutet, dass das Tor geschlossen ist. Wenn das Tor gerade
in Bewegung ist, blinkt das Symbol „–".
Abb. 34
Abb. 35
