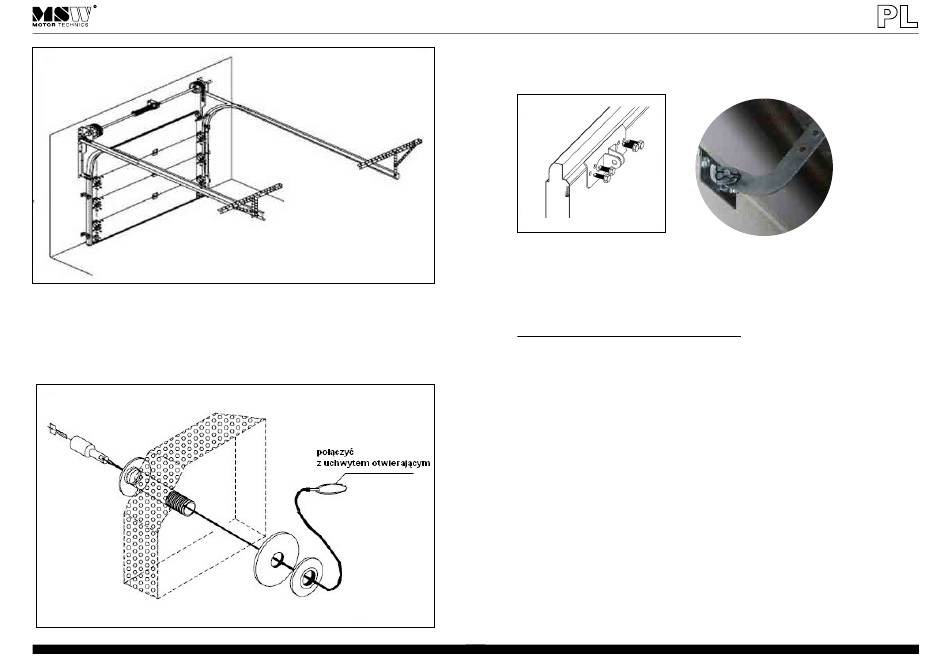

8. MONTAŻ OTWIERANIA AWARYJNEGO – WERSJA OPCJONAL-
NA
Wyposażenie awaryjne służy do zwalniania blokady drzwi i pozwala na manualne ot-
worzenie bramy w przypadku gdy zaistnieje awaria źródła zasilania lub brak zasilania.
Wyposażenie to montuje się w górnej połowie bramy. Należy wywiercić otwory Ø16
lub Ø20 i zamontować elementy wyposażenia zgodnie z rysunkiem 24 poniżej.
44
9. MONTAŻ UCHWYTU DRZWIOWEGO NAPĘDU BRAMY
„Tylko do drzwi garażowych GD2521-8, GD2375, GD3000, GD2500-I"
Brama jest wyposażona w napęd, uchwyt do napędu powinien być zamontowany
pośrodku górnego panelu, rys. 25:
UWAGA: śruby muszą być wkręcone w blachę, która jest wbudowana wewnątrz
panelu. Pozwoli to na wzmocnienie całej instalacji. W przeciwnym przypadku cały
górny panel może ulec zniszczeniu, może też opaść na dół będąc w pozycji otwartej,
Rys. 23
co może być bardzo niebezpieczne.
10. MONTAŻ NAPĘDU BRAMY
GD3000, GD2500-I"
10.1. Instrukcje i wskazówki dotyczące montażu
•
Napęd należy montować tylko na bramie która jest odpowiednio wyważona. Źle
wyważona brama może być przyczyną wypadków skutkujących obrażeniami ciała.
Zaleca się aby wykonywanie napraw związanych z linkami, sprężyną i jej elemen-
tami oraz innymi częściami konstrukcyjnymi było przeprowadzane przez wykwali-
fikowany personel serwisowy przed montażem napędu.
•
Przed montażem napędu należy usunąć wszelkie zbędne elementy jak również
należy zwolnić wszelkie blokady bramy garażowej.
•
Tam gdzie to możliwe, napęd należy zamontować na wysokości co najmniej
2,1m (lub wyżej). Dla urządzeń posiadających awaryjne zwalnianie blokady drzwi,
elementy tego awaryjnego zwalniania blokady powinny być zamontowane na
wysokości co najmniej 1,8 powyżej podłoża.
•
Nie należy podłączać zasilania napędu bramy do momentu w którym zostanie to
polecone.
•
Przyciski kontrolne powinny być umieszczone:
•
W zasięgu wzroku w obrębie drzwi.
•
Na minimalnej wysokości 1,5 metra tak by były poza zasięgiem małych dzieci.
•
Z dala od wszystkich ruchomych elementów bramy.
•
Etykieta ostrzegawcza powinna być umiejscowiona przy przycisku kontrolnym w
widoczny miejscu.
•
Przed montażem napędu należy się upewnić czy w miejscach montażowych w
ścianach i na suficie nie ma żadnych przewodów czy kabli elektrycznych, sieci
gazowych czy wodociągowych.
Rys. 24
•
Konstrukcja sufitu garażu musi zapewnić odpowiednie, bezpieczne zamocowanie
napędu.
Rys. 25
„Tylko do drzwi garażowych GD2521-8, GD2375,
