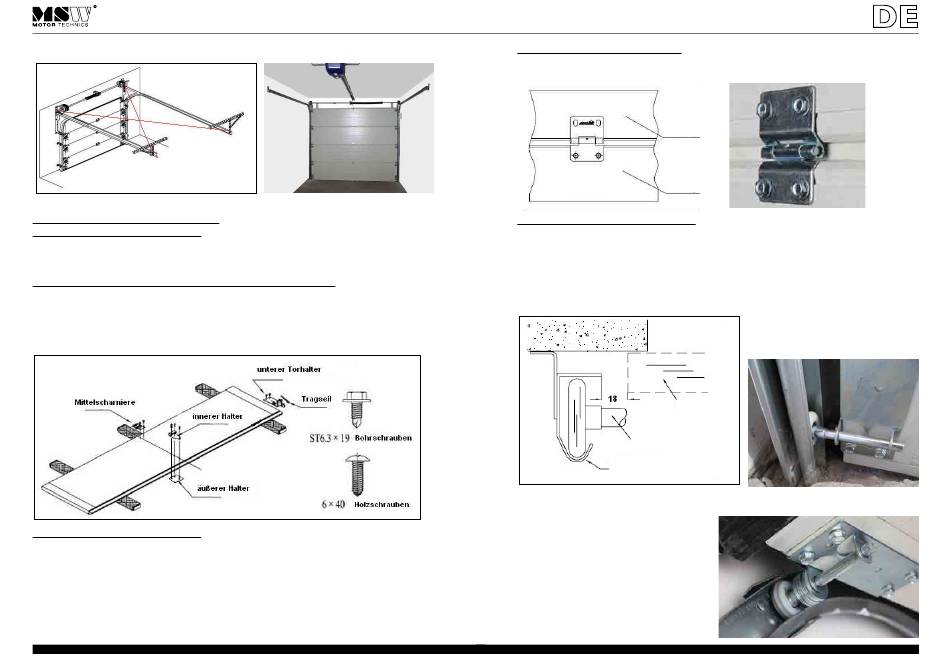

Überprüfen Sie die Länge der Diagonalen, wie auf der Abb. 7 dargestellt:

5. Montage der Torkomponente

5.1 Montage der unteren Torsektion
Legen Sie die untere Torsektion auf die Holzböcke und montieren Sie den unteren
Torhalter, Tragseil, den inneren und äußeren Halter und das Mittelscharnier.
5.1.1 Montage der unteren Torhalter von der unteren Torsektion.
Befestigen Sie den rechten unteren Torhalter mit Hilfe von mindestens drei Bohrschrau-
ben, damit die Sicherheit der Tormontage gewährleistet wird. Befestigen Sie danach das
Tragseil, indem Sie es an den Niet am Halter aufhängen, wie auf der Abb.8 dargestellt:
Abb. 8

5.1.2 Montage der Halter an das Tor

Montieren Sie die Halter in der Mitte der unteren Torsektion. Auch wenn das Tor auto-
matisch öffnet und schließt, bringen Sie sie trotzdem für den Fall des Strom- oder Sys-
temausfalls an. Bohren Sie drei Öffnungen mit dem Durchmesser von Ø10mm in die
Sektion dem inneren Halter entsprechend. Schieben Sie drei Achsen des äußeren Hal-
ters in die Öffnungen ein und befestigen Sie sie mit Holzschrauben, wie auf der Abb.8.
8
Abb. 7
5.1.3 Montage der Mittelscharniere
Montieren Sie das Mittelscharnier in die Mitte von der Sektion, wie auf der Abb. 9
dargestellt:
zweite Sektion
erste Sektion
Abb. 9
5.1.4 Montage der unteren Torsektion.
Stellen Sie die untere Torsektion an die Wand so, dass die untere Dichtung an den Bo-
den anliegt. Führen Sie eine Laufrolle in die rechte Führungsschiene ein und schieben
Sie die Welle der Laufrolle in ein Lochwinkelprofil hinein. Stellen Sie die Torsektion
dicht an die Wand heran. Stellen Sie sicher, dass die Abmessungen auf beiden Seiten des
Tores gleich sind. Der Lichtspalt zwischen Torkante und Kante der Führungsschiene
beträgt dann 18mm (Abb. 10).
Torsektion
Laufrolle
Führungsschiene
Abb. 10
Falls nötig, kann man die Unterlegscheiben in der entsprechenden Dicke zwischen Tor-
kante und Kante der Führungsschiene legen. Die Unterlegscheiben sind nicht im Liefe-
rumfang enthalten.
9
