Linia ta powinna być użyta jako linia odniesienia przy montażu szyn pionowych oraz
korpusu drzwi. Należy wyznaczyć ją w następujący sposób: odmierzyć odległość 1m
od podłoża i w odległości „B" od krawędzi otworu drzwiowego wyznaczyć punkt 1.
Punkt nr 2 wyznaczyć poprzez przeniesienie poziomu punkt 1 na drugą stronę otworu
drzwiowego przy pomocy poziomnicy. Następnie te same punkty należy wyznaczyć
na szynach drzwi (w tej samej odległości od dolnej krawędzi szyn – 1000mm), w ten
sposób po przyłożeniu szyn do linii odniesienia, punkty zaznaczone na linii oraz na szynie
muszą się pokryć – pozwoli to na uzyskanie poziomu montowanych paneli drzwiowych.

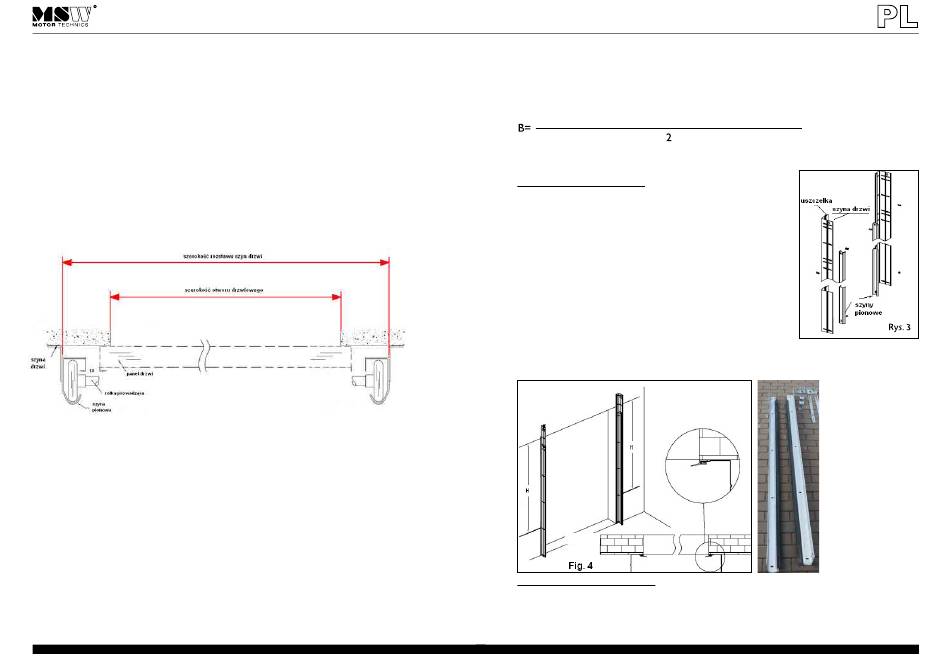

B jest oznaczone na rysunku 2, tą odległość należy oznaczyć poprzez narysowanie
punktów 1 oraz 2 na poziomej linii po każdej stronie otworu drzwiowego. Przez te
punkty należy poprowadzić pionowe (od podłoża do sufitu) zewnętrzne linie odnie-
sienia szyn pionowych. Wyznaczenie wymiaru B można przeprowadzić następująco:
rozpakować dolny panel drzwi, oraz przyłożyć po jego obu stronach elementy kons-
trukcyjne – uchwyt pierwszej rolki oraz szynę prowadzącą i szynę pionową. Wartość
„B" wyniesie: zmierzona w opisany wyżej sposób szerokość rozstawu szyn drzwi minus
szerokość otworu drzwiowego podzielone przez 2 – rys. 2.a poniżej:
Linia ta powinna być użyta jako linia odniesienia przy montażu szyn pionowych oraz
korpusu drzwi.
Należy wykonać następujące kroki:
•
Wyznaczyć linię odniesienia, zaczynając od odmierzenia odległość 1 metra od
podłoża
•
w odległości „B" od krawędzi otworu drzwiowego wyznaczyć punkt „1"
•
Punkt „2" wyznaczyć poprzez przeniesienie poziomu punkt 1 na drugą stronę
otworu drzwiowego przy pomocy poziomnicy
•
Następnie punkty „1" i „2" należy wyznaczyć na tej samej wysokości (1 metra)
na szynach drzwi.
•
po przyłożeniu szyn do linii odniesienia, punkty zaznaczone na linii oraz na szy-
nie muszą się pokryć – pozwoli to na uzyskanie poziomu montowanych paneli
drzwiowych.
B jest oznaczone na rysunku 2, tą odległość należy oznaczyć poprzez narysowanie
punktów 1 oraz 2 na poziomej linii po każdej stronie otworu drzwiowego. Przez te
punkty należy poprowadzić pionowe (od podłoża do sufitu) zewnętrzne linie odniesi-
enia szyn pionowych.
32
Wyznaczanie odległości B
•
rozpakować dolny panel drzwi, oraz przyłożyć po jego obu stronach następujące ele-
menty konstrukcyjne: uchwyt pierwszej rolki oraz szynę prowadzącą i szynę pionową,
przez to można wyznaczyć odległość szyn drzwiowych.
•
Wartość B należy obliczyć według poniższego wzoru
szerokość rozstawu szyn-szerokość otworu drzwiowego
Do wyznaczenia wartości B służy rysunek 2a.
4.3. Montaż szyny pionowej
Szyny pionowe (z uszczelkami) oraz śrubami monta-
żowymi powinny być
zamontowane jak pokazano na rysunku nr 3:
Uwaga: nie należy od razu skręcać maksymalnie wszystkich śrub, pozwoli to na
późniejszą regulację pozycji szyn.
Rys.4
4.4. Instalacja szyn pionowych
Ustawić szyny jak pokazano na rys. 4. Ustalić pozycje wkręcania śrub zgodnie z otwor-
ami pod śruby w szynach i przymocować szyny zgodnie z rysunkiem nr 3 i 4.
