9. MONTAGE DER TORHALTERUNG FÜR DEN ANTRIEB
„Nur für die Garagentore GD2521-8, GD2375, GD3000, GD2500-I"
Das Tor ist mit einem Antrieb ausgestattet. Bringen Sie die Torhalterung für den An-
trieb in der Mitte der Topsektion an, Abb. 25:

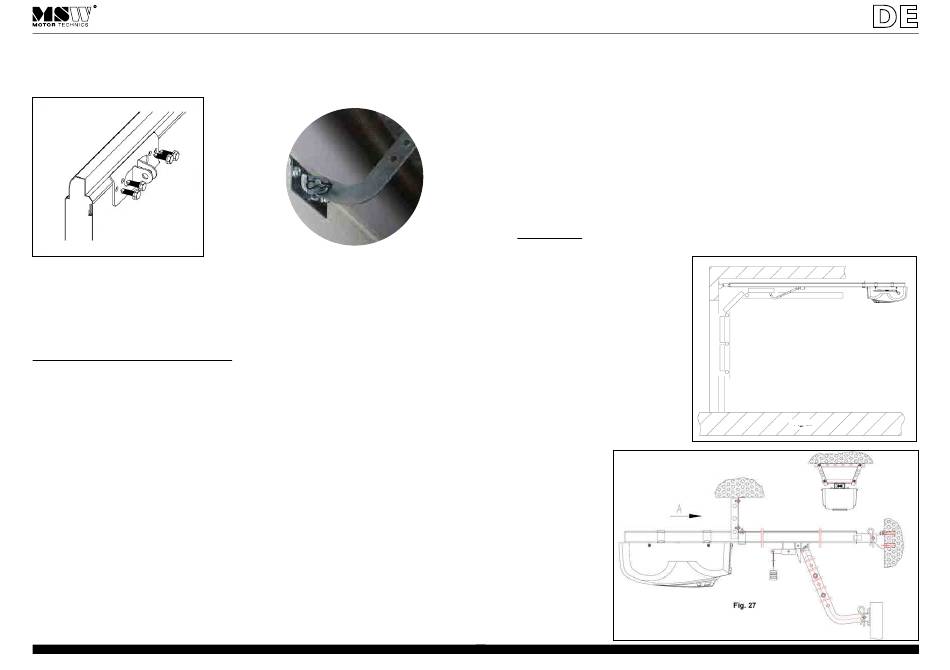

Abb. 25
WICHTIG: Verschrauben Sie die Schrauben mit dem Blech, das sich im Inneren
der Sektion befindet. Somit wird die ganze Konstruktion stabiler. Anderenfalls kann
die komplette Topsektion beschädigt werden oder sogar herunterfallen, wenn das Tor
offen ist, was äußerst gefährlich sein kann.
10. MONTAGE DES ANTRIEBS
„Nur für die Garagentore GD2521-8, GD2375, GD3000, GD2500-I"
10.1. Anleitung und Hinweise zur Montage
•
Montieren Sie den Antrieb nur, wenn das Tor entsprechend ausgerichtet ist. Ein
falsch ausgerichtetes Tor kann Unfälle mit Verletzungsgefahr verursachen. Es ist zu
empfehlen, Reparaturen an Seilen, Federn sowie an anderen Teilen, immer vor der
Montage des Antriebs und nur von qualifiziertem Fachpersonal durchführen zu
lassen.
•
Beseitigen Sie alle überflüssigen Teile vor der Montage des Antriebs und lösen Sie
alle Blockaden am Tor.
•
Montieren Sie den Antrieb in der Höhe von 2,10m (oder höher), wenn die Mög-
lichkeit besteht. Manche Geräte sind mit einer Notentriegelungsanlage ausge-
stattet. Montieren Sie die Teile dieser Anlage in der Höhe von mindestens 1,80m
über dem Garagenboden.
•
Schließen Sie den Antrieb nicht an die Stromversorgung bis es ausdrücklich
erlaubt wird.
•
Kontrollschalter sollten nach folgenden Regeln platziert werden:
•
In Sichtweite am Tor.
•
In der Höhe von mindestens 1,5m , damit sie für kleine Kinder unzugänglich
bleiben.
•
Fern von allen beweglichen Teilen der Toranlage.
•
Bringen Sie das Warnschild an den Kontrollschalter, so dass es an einer auffälligen
Stelle bleibt.
•
Überprüfen Sie vor der Montage des Antriebs, ob keine Strom-, Gas- oder Was-
serleitungen in den Wänden oder der Decke verlaufen.
18
•
Die Garagendecke soll eine entsprechende und sichere Befestigungsstelle für die
Montage des Antriebs darstellen.
•
Stellen Sie sicher, dass der Antrieb fest an die Garagendecke befestigt wird. Befes-
tigen Sie ihn nicht an Gips oder Putz.
•
Das Seil für die Notfallentriegelung muss sich in der Höhe befinden, in der es sich
leicht betätigen lässt. Überprüfen Sie die Notfallentriegelung, so dass man diese
Anlage auch mit mäßiger Kraft bedienen kann.
•
Verwenden Sie das Seil für die Notfallentriegelung nie zum vollen Öffnen oder
Schließen des Tores.
•
Überprüfen Sie alle Sicherheitssysteme (Infrarot-Lichtschranke, Notfallentriege-
lung, Sicherheitsrücklauf).
•
Installationen und Elektroarbeiten werden nach geltenden Bauvorschriften und
VDE-Vorschriften durchgeführt.
10.2. Montage
Grundansicht:
ACHTUNG: minimaler Abstand
zwischen der Decke und der Füh-
rungsschiene soll 300mm (30 cm)
betragen.
Abb. 26
Abb. 27
19
