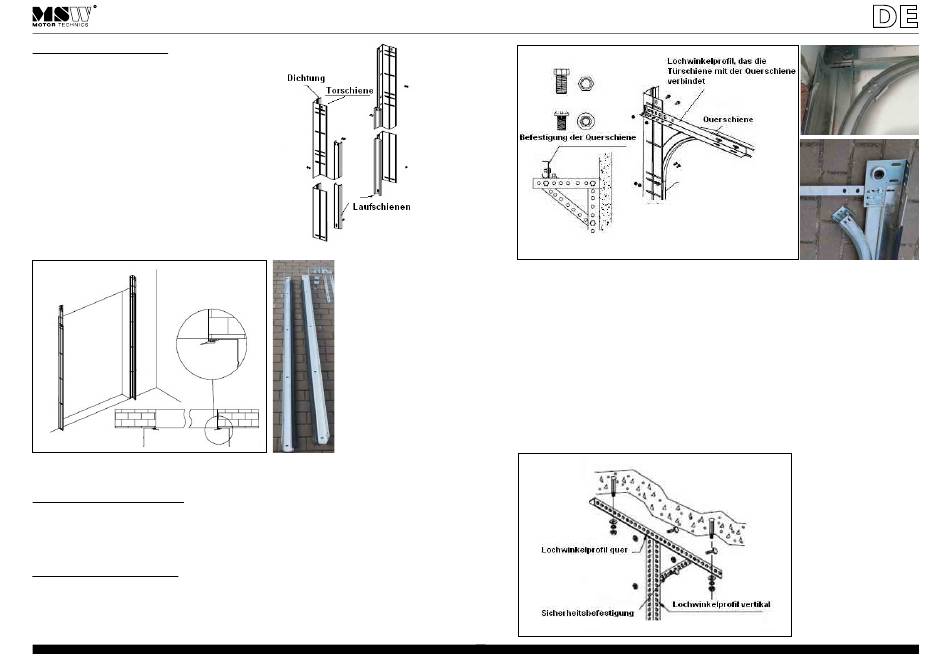

4.3. Montage der Laufschiene
Montieren Sie die Laufschienen (mit Dichtun-
gen) mit Hilfe von Schrauben, wie auf der Abb. 3
dargestellt:
Abb. 4
Hinweis: Ziehen Sie die Schrauben nicht fest an, was späteres Nachstellen der
Schienenposition ermöglicht.
4.4. Installation der Laufschienen
Stellen Sie die Schienen wie auf der Abb. 4 dargestellt ein. Legen Sie anhand von Schrau-
benöffnungen in der Schiene fest, wo die Schrauben geschraubt werden. Befestigen Sie
die Schienen, wie auf der Abb.3 und 4.

4.5 Montage der Querschienen

Setzen Sie die Querschienen mit Befestigungen auf die Torschienen und verschrauben
Sie diese, aber ziehen Sie die Schrauben noch nicht an, wie auf der Abb. 5 dargestellt.
6
Abb. 3
Nachdem Sie die Querschienen zusammengeschraubt haben, heben Sie diese hoch und
richten Sie sie waagerecht aus. Befestigen Sie die Schienen an die Wand, wie auf den
Abbildungen 5 und 6 dargestellt.
Ziehen Sie zwei parallele Linien entsprechend den äußeren Maßlinien auf der rechten
und linken Seite der Torschienen, die gleichzeitig senkrecht zu der Frontwand ausge-
richtet sind. Die Befestigungspunkte sind gleich mit den Löchern am Lochwinkelprofil.
Wichtig: Beide Linien müssen parallel zueinander und gleichzeitig senkrecht zu der
Frontwand sein. Die Schrauben müssen fest angezogen werden.
Stellen Sie sicher, dass die zwei Lochwinkelprofile symmetrisch und parallel zueinander
sind und richtig montiert wurden.
Montage der Lochwinkelprofile, wie auf der Abb. 6 dargestellt.
Abb. 5
Abb. 6
