PHOTO CELL - USTAWIENIE FUNKCJI SYSTEM PODCZERWIENI
Naciskać przycisk „SET" do momentu w którym lampka „Photocell" zacznie migać
a wartość pokazywana na wyświetlaczu to wartość ustawiona aktualnie dla systemu
podczerwieni. Następnie należy nacisnąć „+" lub „-" aby ustawić odpowiednią wartość.
Po ustawieniu nacisnąć „SET" aby ustawiona wartość została zapamiętana.
Parametr:
0: funkcja podczerwieni nie działa
1. funkcja aktywna w trakcie zamykania bramy
2. funkcja aktywna w trakcie zamykania i otwierania bramy
Uwaga: jeśli czujniki podczerwieni zostały zamontowane przed auto ustawianiem,
wartość parametru powinna być ustawiona na 1, w przeciwnym przypadku będzie
ustawiona na 0.
AUTO CLOSE – AUTOMATYCZNE ZAMYKANIE
Naciskać „SET" do momentu w którym zacznie migać lampka „Auto Close" a
wyświetlacz pokaże aktualnie ustawioną wartość funkcji. Następnie naciskając „+"
lub „– „ ustawić odpowiednią wartość. Po ustawieniu nacisnąć przycisk „SET" aby
zapamiętać wpisane dane i przejść do ustawienia następnej funkcji. Zakres jaki można
ustawić: od 1 do 9 (czas automatycznego zamknięcia 1 min – 9 min).
REMOTE LEARN – DOSTOSOWANIE NADAJNIKÓW
Funkcja: usuwanie zaprogramowanego nadajnika lub dostosowanie ("uczenie się")
nowego nadajnika. Naciskać „SET" do momentu w którym zacznie migać lampka
„Remote learn" a wyświetlacz pokaże „L".
Usuwanie: nacisnąć „-„, wyświetlacz zacznie migać „E", w momencie gdy przestanie
migać wszystkie nadajniki zostały usunięte.
Dostosowanie („uczenie się"): nacisnąć „+", wyświetlacz miga powoli wyświetlając „L";
nacisnąć przycisk na nadajniku dwukrotnie lub więcej razy, wyświetlacz zacznie migać
szybko, co oznacza że dostosowanie zostało zakończone. Nacisnąć „+" ponownie
w celu dostosowania kolejnego nadajnika. Po zakończeniu dostosowywania należy
nacisnąć „SET" aby wyjść z tego trybu ustawień.
Uwaga: można zapamiętać (dostosować) maksymalnie 8 nadajników. Jeśli nastąpi
zaadoptowanie dziewiątego nadajnika, pierwszy który był zapamiętany zostanie usunięty.
KODY BŁĘDÓW
Wyświetlacz może pokazać następujące kody błędów:
"1.": wadliwa regulacja ruchu bramy.
"2.": przeszkoda w trakcie otwierania.
"3.": przeszkoda w trakcie zamykania.
"4.": zasłonięta lub uszkodzona fotokomórka.
"5.": błąd w uczeniu lub kodowaniu pilota.
"6.": czas pracy przekroczył 100 sekund.
52
12.3. Podłączenie przewodów

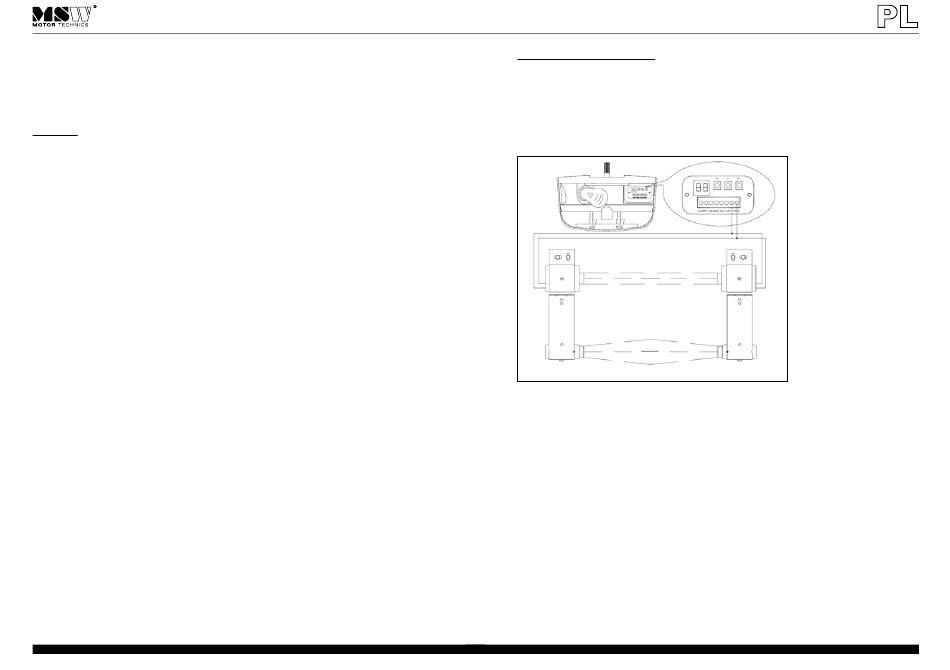

Rys. 37: należy otworzyć białą pokrywę lampy na napędzie, odnaleźć przyłącza
przewodów oznaczone „PHOTO" i przy użyciu wkrętaka podłączyć zgodnie ze
schematem pokazanym na rysunku.
Uwaga: podłączenie przewodów musi być wykonane w profesjonalny sposób. Po
zakończeniu montażu prawy i lewy czujnik podczerwieni powinny być w jednej linii,
zmocowane współosiowo. Należy pamiętać o aktywowaniu funkcji podczerwieni w
napędzie, bez tego funkcja nie będzie działać.

13. NAPRAWA I KONSERWACJA

„Tylko do drzwi garażowych GD2521-8, GD2375, GD3000, GD2500-I"
Raz w miesiącu należy sprawdzać manualne otwieranie i zamykanie bramy – czy brama
otwiera się i zamyka się płynnie i czy nic jej nie blokuje oraz czy system równowagi
działa prawidłowo. W przypadku znalezienia jakichkolwiek problemów należy wezwać
wykwalifikowany doświadczony personel który przeprowadzić profesjonalną naprawę
stwierdzonych usterek.
14. MOŻLIWE PROBLEMY I PROPONOWANE ROZWIĄZANIA
Rys. 37
