11. MONTAŻ CZUJNIKÓW PODCZERWIENI -WERSJA OPCJONALNA
„Tylko do drzwi garażowych GD2521-8, GD2375, GD3000, GD2500-I"
11.1. Lokalizacja czujników podczerwieni
System czujników podczerwieni jest systemem
bezpieczeństwa. Jeśli w momencie zamykania bramy
jakakolwiek przeszkoda, człowiek przetnie wiązkę po-
dczerwieni pomiędzy czujnikami, napęd zatrzyma się
natychmiast a brama powróci do pełnego otwarcia
automatycznie.

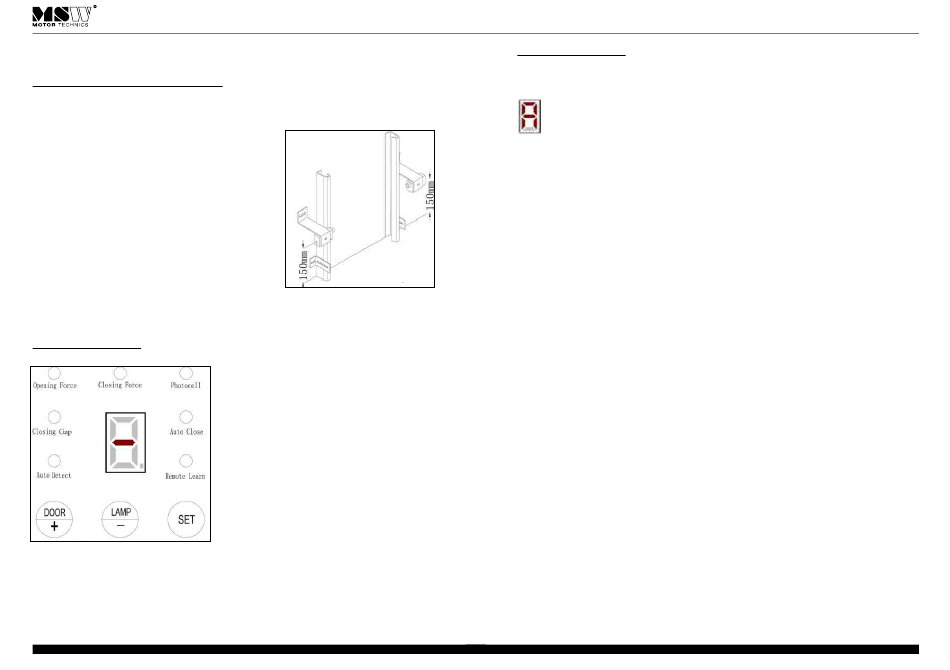

Jak pokazano na rysunku 34 uchwyty czujników po-
dczerwieni należy zamontować po lewej i prawej
stronie poza pionowymi szynami za pomocą śrub
samowiercących lub kołków rozporowych. Uchwy-
ty powinny być cały czas w pozycji poziomej, jeśli
obie ściany nie leżą w jednej płaszczyźnie, należy
zastosować odpowiednie podkładki
pod uchwytami (czujniki muszą być zamontowane
współosiowo). Czujniki należy umieścić z dala od
drzwi tak aby przysłonić je przed padaniem światła
słonecznego.
12. PROGRAMOWANIE NAPĘDU
GD3000, GD2500-I oraz napędów GD-800, GD-600M i GD-800M"

12.1. Ustawienia funkcji

Widok ogólny panelu programowania – rys. 35:
Napęd wyposażony jest w 7 diod LED oraz jeden cyfrowy wyświetlacz pokazujący
wszelkie niezbędne informacje. Jak pokazano na rysunku 35 status gotowości sygna-
lizowany jest poprzez migający symbol „–", który wskazuje pozycję w jakiej znajduje
się aktualnie brama: symbol „–" wyświetlany w górnej części wyświetlacza oznacza
pozycję otwarcia; pośrodku wyświetlacza wskazuje na pozycję pomiędzy otwarciem
a zamknięciem; na dole wyświetlacza wskazuje na zamknięcie. W trakcie ruchu bramy
wyświetlacz miga pokazując symbol „–".
50
regulacyjne
„Tylko do drzwi garażowych GD2521-8, GD2375,
Rys. 35
12.2. Ustawienia funkcji
AUTO DETECT – AUTOMATYCZNE USTAWIENIE.
Naciskać przycisk „SET" do momentu w którym dioda „Auto detect" zacznie migać a
wyświetlacz wyświetli „A" (rys. 36).
Rys. 36
Nacisnąć przycisk +, lampka zacznie migać a napęd przesunie bramę do pozycji
otwartej automatycznie, zatrzyma się w pozycji końcowej otwarcia, następnie zacznie
zamykać bramę do momentu osiągnięcia pozycji całkowitego zamknięcia. Lampka
przestanie migać, procedura automatycznego ustawiania jest zakończona. Bramę
garażową można normalnie użytkować.
UWAGA:
•
Przed uruchomieniem automatycznego ustawiania należy zamocować
mechaniczny ogranicznik otwarcia bramy na szynie napędu zależnie od wysokości
maksymalnego otwarcia.
•
Jeśli bramę wyposażono w systemy czujników na podczerwień, należy najpierw
Rys. 34
zamontować te czujniki przed uruchomieniem procedury automatycznego
ustawiania. Czujników nie należy zasłaniać w trakcie automatycznego ustawiania.
•
Zabrania się aby ktokolwiek lub cokolwiek zakłóciło pracę napędu w trakcie
przeprowadzania procedury automatycznego ustawiania – nie wolno w tym
czasie przebywać pod samą bramą lub w jej bezpośrednim pobliżu, nie wolno
przechodzić pod poruszającą się bramą.
CLOSING GAP – LIKWIDOWANIE SZCZELINY PO ZAMKNIĘCIU BRAMY
Naciskać „SET" do momentu w którym zacznie migać lampka „Closing Gap" a
wyświetlacz pokaże aktualnie ustawioną wartość funkcji. Następnie naciskając „+"
lub „– „ ustawić odpowiednią wartość. Po ustawieniu nacisnąć przycisk „SET" aby
zapamiętać wpisane dane i przejść do ustawienia następnej funkcji. Zakres jaki można
ustawić: od 0 do 9 (wzrost lub zmniejszenie co 4 mm).
OPENING FORCE – SIŁA OTWIERANIA
Naciskać „SET" do momentu w którym zacznie migać lampka „Opening Force" a
wyświetlacz pokaże aktualnie ustawioną wartość funkcji. Następnie naciskając „+"
lub „– „ ustawić odpowiednią wartość. Po ustawieniu nacisnąć przycisk „SET" aby
zapamiętać wpisane dane i przejść do ustawienia następnej funkcji. Zakres jaki można
ustawić: od 0 do 9 (im wyższa wartość, tym większa siła otwierania).
CLOSING FORCE – SIŁA ZAMYKANIA
Naciskać „SET" do momentu w którym zacznie migać lampka „Closing Force" a
wyświetlacz pokaże aktualnie ustawioną wartość funkcji. Następnie naciskając „+"
lub „– „ ustawić odpowiednią wartość. Po ustawieniu nacisnąć przycisk „SET" aby
zapamiętać wpisane dane i przejść do ustawienia następnej funkcji. Zakres jaki można
ustawić: od 0 do 9 (im wyższa wartość, tym większa siła zamykania).
