Beispiel: Getrennter Anschluss von OSSD1 und OSSD2

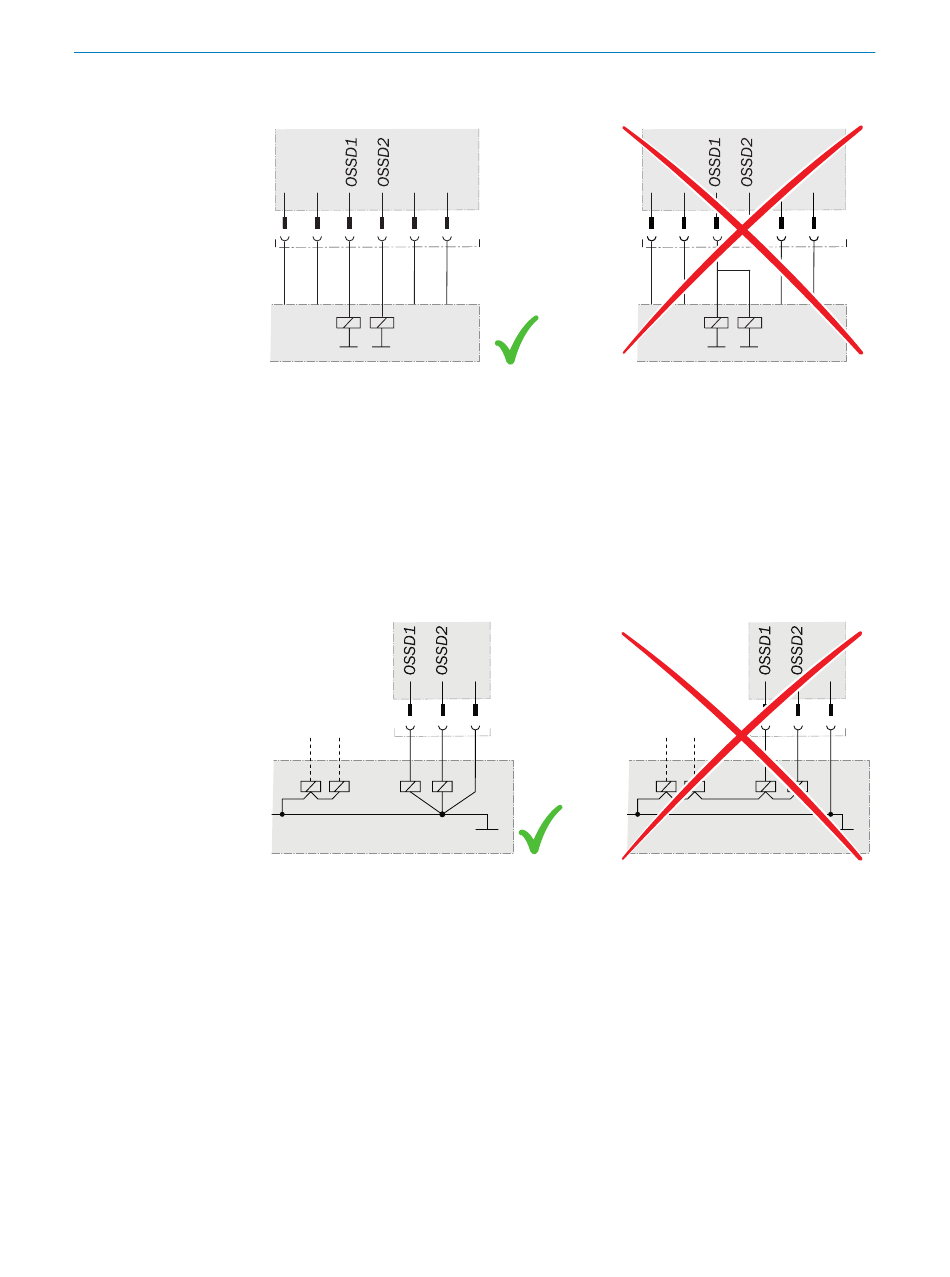

Abbildung 52: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
Potenzialdifferenz zwischen Last und Schutzeinrichtung vermeiden
• Wenn an den OSSDs (Schaltausgängen) Lasten angeschlossen werden, die auch
dann schalten, wenn sie mit negativer Spannung angesteuert werden (z. B. elekt‐
romechanisches Schütz ohne Verpolschutzdiode), müssen die 0-V-Anschlüsse die‐
ser Lasten und die der zugehörigen Schutzeinrichtung einzeln und unmittelbar an
dieselbe 0-V-Klemmleiste angeschlossen werden. Nur so ist sichergestellt, dass im
Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Lasten und
denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 53: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
Verwandte Themen
•
„Einbindung in die elektrische Steuerung", Seite 28
