5.5 Auflösung am Ende der Twin-Sticks
8012814/1DBA/2022-04-27 | SICK
Irrtümer und Änderungen vorbehalten
!
"

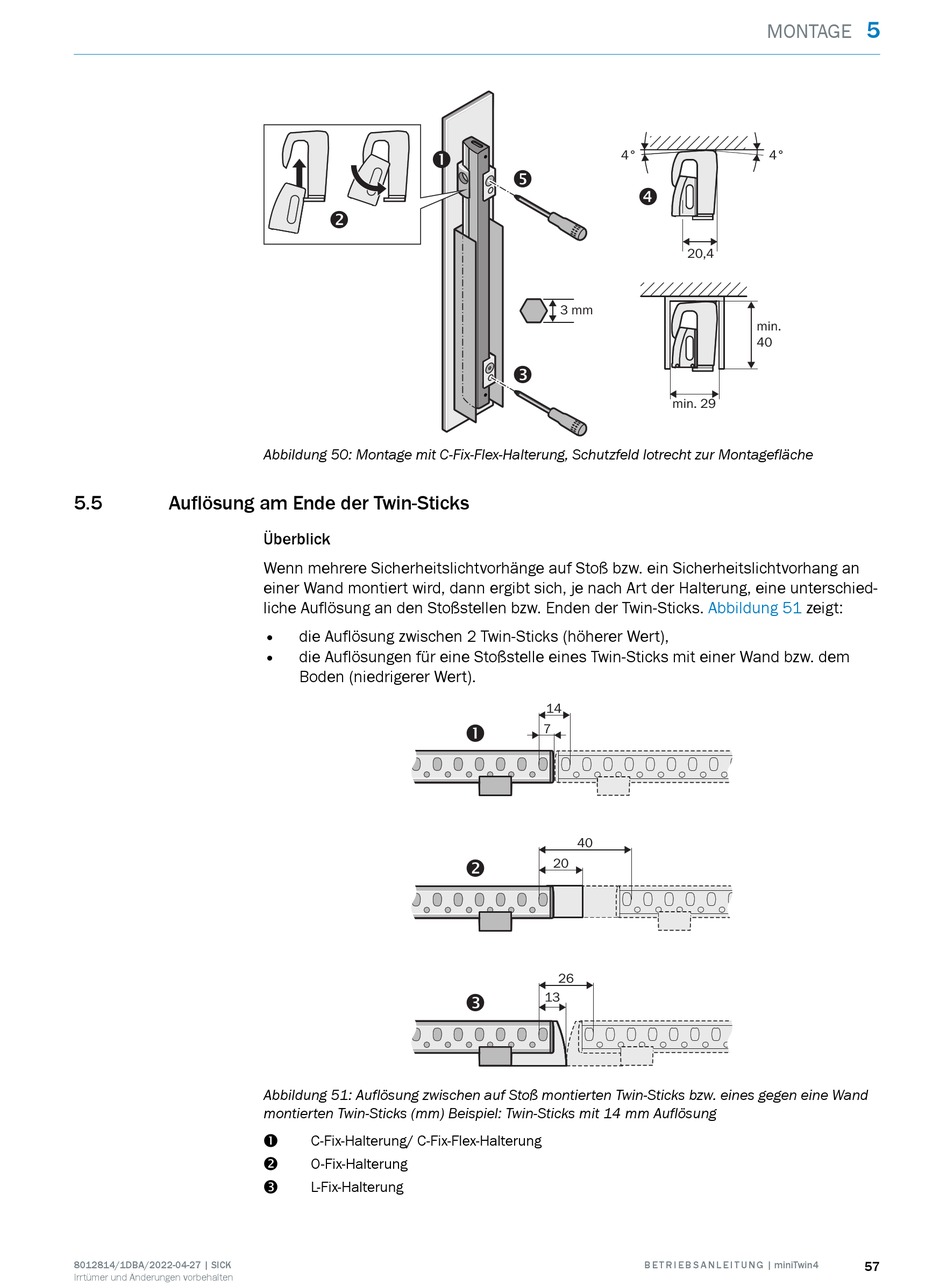

Abbildung 50: Montage mit C-Fix-Flex-Halterung, Schutzfeld lotrecht zur Montagefläche
Überblick
Wenn mehrere Sicherheitslichtvorhänge auf Stoß bzw. ein Sicherheitslichtvorhang an
einer Wand montiert wird, dann ergibt sich, je nach Art der Halterung, eine unterschied‐
liche Auflösung an den Stoßstellen bzw. Enden der Twin-Sticks.
•
die Auflösung zwischen 2 Twin-Sticks (höherer Wert),
•
die Auflösungen für eine Stoßstelle eines Twin-Sticks mit einer Wand bzw. dem
Boden (niedrigerer Wert).
Abbildung 51: Auflösung zwischen auf Stoß montierten Twin-Sticks bzw. eines gegen eine Wand
montierten Twin-Sticks (mm) Beispiel: Twin-Sticks mit 14 mm Auflösung
C-Fix-Halterung/ C-Fix-Flex-Halterung
!
O-Fix-Halterung
"
L-Fix-Halterung
§
4°
%
$
3 mm
§
14
7
!
40
20
"
26
13
§
B E T R I E B S A N L E I T U N G | miniTwin4
MONTAGE
4°
20,4
min.
40
min. 29
Abbildung 51 zeigt:
5
57
