Anschlussbelegung Synchronisation - MICRO-EPSILON capaNCDT 6228 Betriebsanleitung

Inhaltsverzeichnis

Werbung

Installation und Montage
4.7.4
PIN
1
2
3
4
5
SC6000-x ist ein 0,3 oder 1 m langes, fertig konfektioniertes
Synchronisationskabel
Mehrere Messsysteme der Serie capaNCDT 6238 können gleichzeitig als Mehrkanalsystem betrieben wer-
den. Durch die Synchronisation der Messsysteme wird ein gegenseitiges Beeinflussen der Sensoren vermie-
den.
Der Oszillator von Controller 2 schaltet automatisch auf Synchronisationsbetrieb, das heißt in Abhängigkeit
von Oszillator 1 in Controller 1.
Der Einfluss bei schlecht geerdetem Messobjekt wird ausgeschlossen.
Synchronisieren Sie gegebenenfalls mehrere Messsysteme mit einem SC6000-x.
i
capaNCDT 6228 / 6238

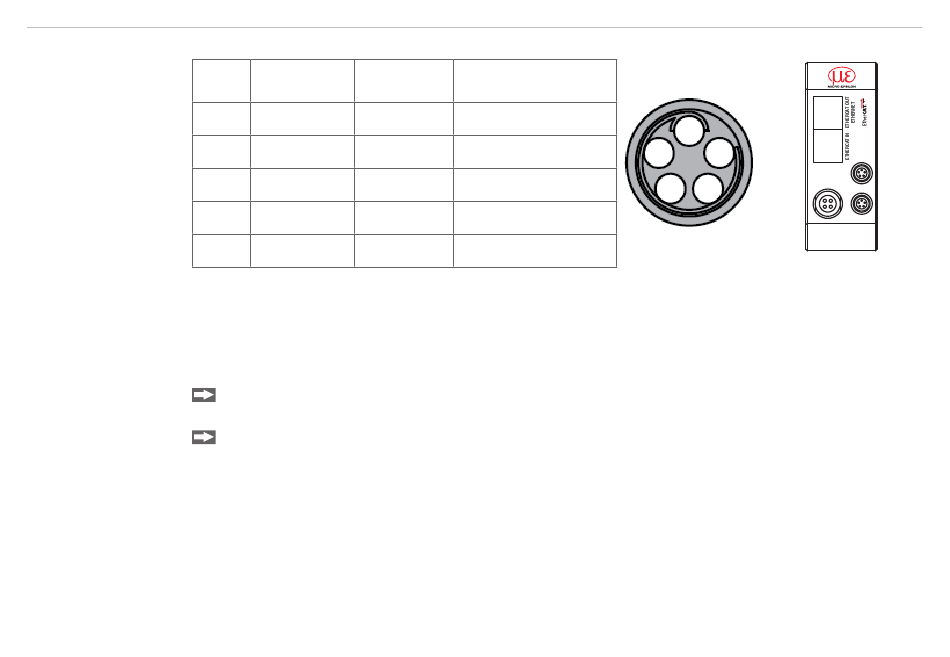

Anschlussbelegung Synchronisation

Belegung
Isolierung
n.c
-
Twisted Pair 1 1
Twisted Pair 1 Blau
Twisted Pair 2 2
Twisted Pair 2 Orange
Stecken Sie das Synchronisationskabel
tion Ausgang) an Controller 1.
Stecken Sie den Stecker vom SC6000-x in die Buchse SYNC IN (Synchronisation Eingang) an Controller
2.
Automatische Synchronisation, jeder Controller kann Master sein.
Farbe
-
Weiß 1
Blau
Weiß 2
Orange
Ansicht: Lötseite,
5-pol. ODU-Stecker
SC6000-x, siehe A
1.4, in die Buchse SYNC OUT (Synchronisa-
1
2
5
3
POWER/TRIG.
4
Sync IN/OUT am
Controller, 5-pol.
Buchse
SYNC
IN
OUT
