Installation und Montage
4.7
Elektrische Anschlüsse
4.7.1
Anschlussmöglichkeiten
Die Spannungsversorgung und Signalausgabe erfolgen über Steckverbinder an der Vorderseite des Controllers.
PS 2020
Sensor
Strom-/Spannungsmesser

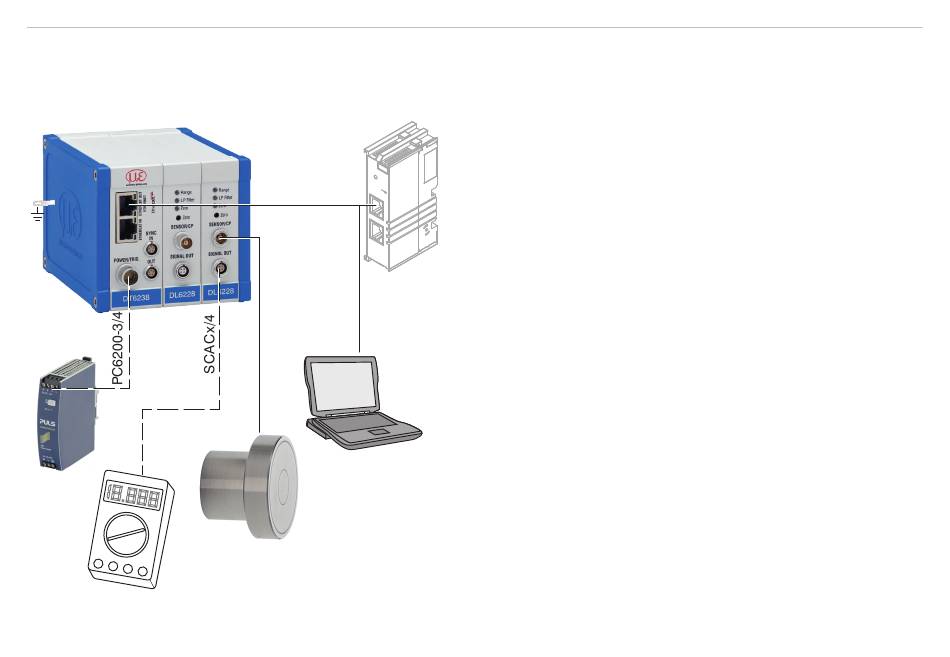

Abb. 18 Messsystemaufbau
capaNCDT 6228 / 6238
Controller
EtherCAT
(optional)
R u
n
E th
LAN-Kabel
e r
C A
T
RJ-45-Steckern
X 1
X 2
SPS
CCxxx
Ethernet
PC
Seite 33
