Installation Und Montage; Maßzeichnungen Sensoren - MICRO-EPSILON capaNCDT 6228 Betriebsanleitung

Installation und Montage

4.2.4

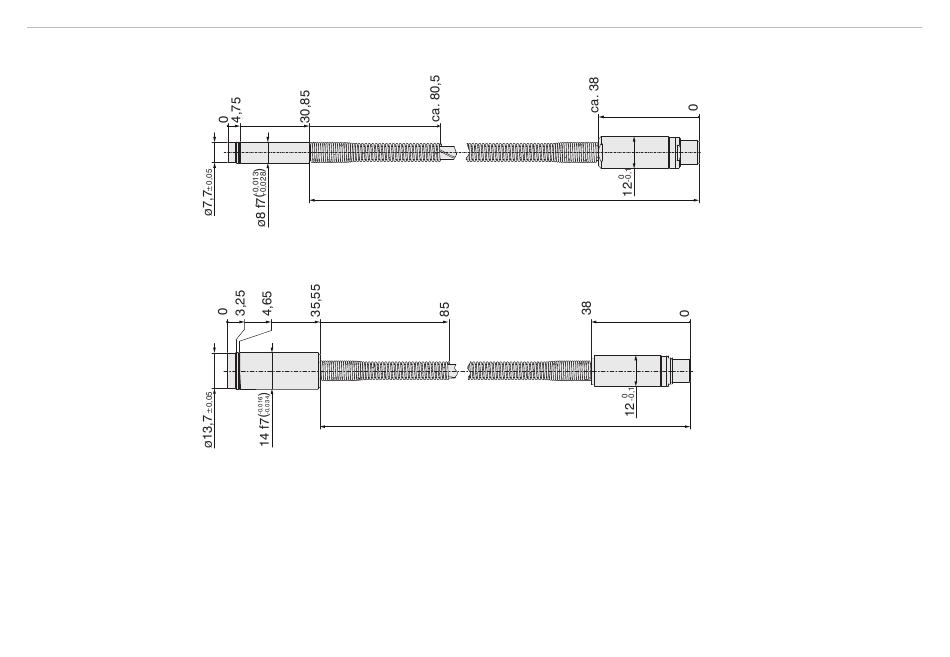

Abb. 7 CSE-1/HT/CA-1,0
Abmessungen in mm
Umfangsklemmung ab
3 mm hinter der Stirn-
fläche möglich.
Maßzeichnungen wei-
terer Sensoren sind auf
Anfrage verfügbar.
Abb. 8 CSE-2/HT/CA-1,0
capaNCDT 6228 / 6238
Maßzeichnungen Sensoren
Sensor
Sensor
Stecker
1 m ±1%
Stecker
1 m ±1%
Seite 23
