Funktionsprinzip, Technische Daten
2.2

Aufbau

Das in einem Aluminiumgehäuse eingebaute berührungslose Mehrkanal-Messsystem setzt sich zusammen aus:
- Einem Grundmodul DT6228 oder DT6238
- Pro Sensor ein Demodulatormodul DL6228 mit integriertem Vorverstärker
- Sensor
- Sensorkabel
- Versorgungskabel
- Ethernetkabel
- Signalausgangskabel
Durch den modularen Aufbau lassen sich bis zu 4 Kanäle zusammenfügen (Modulsystem).
Trigger
Mikrocontroller
Oszillator
Versorgung
Spannungs-
12 ... 36 V
aufbereitung
DT 6228 / 6238

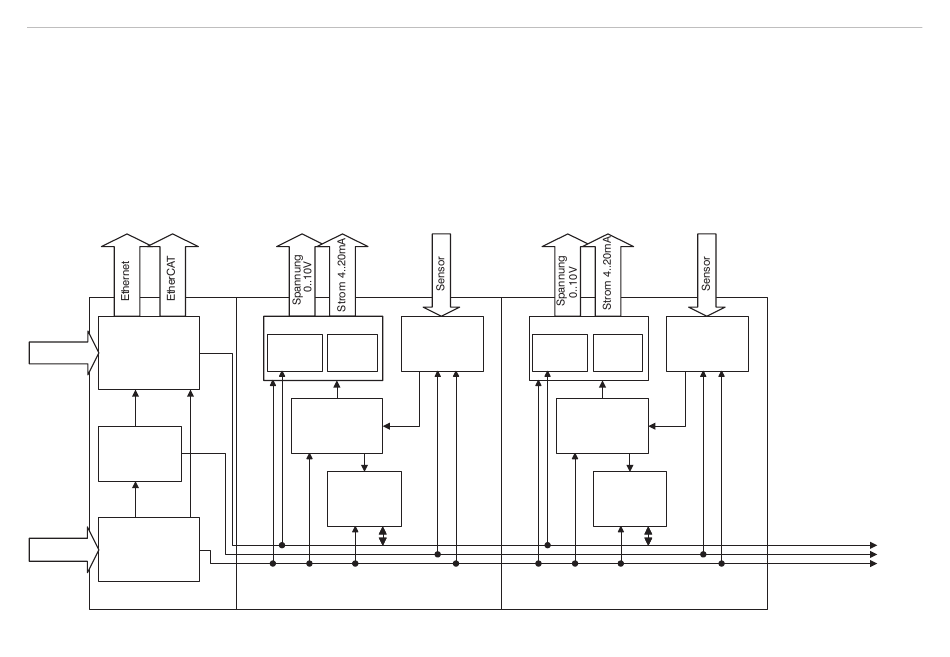

Abb. 2 Blockschaltbild capaNCDT 62x8
capaNCDT 6228 / 6238
Ausgangsstufe
Analogfilter
Nullpunkt
Vorverstärker
digital
einstellbar
umschaltbar
Poti
Demodulator
A/D-
Wandler
DL 6228
Ausgangsstufe
Analogfilter
Nullpunkt
Vorverstärker
digital
einstellbar
Poti
umschaltbar
Demodulator
A/D-
Wandler
DL 6228
Seite 11
