Funktionsprinzip, Technische Daten
2.2.3
Das capaNCDT 62x8 Mehrkanalsystem besteht aus einem Grundmodul DT62x8 und, je nach Bedarf, einem
bis vier Demodulatormodule DL6228. Die Baugruppen sind in Aluminiumgehäusen aufgebaut.

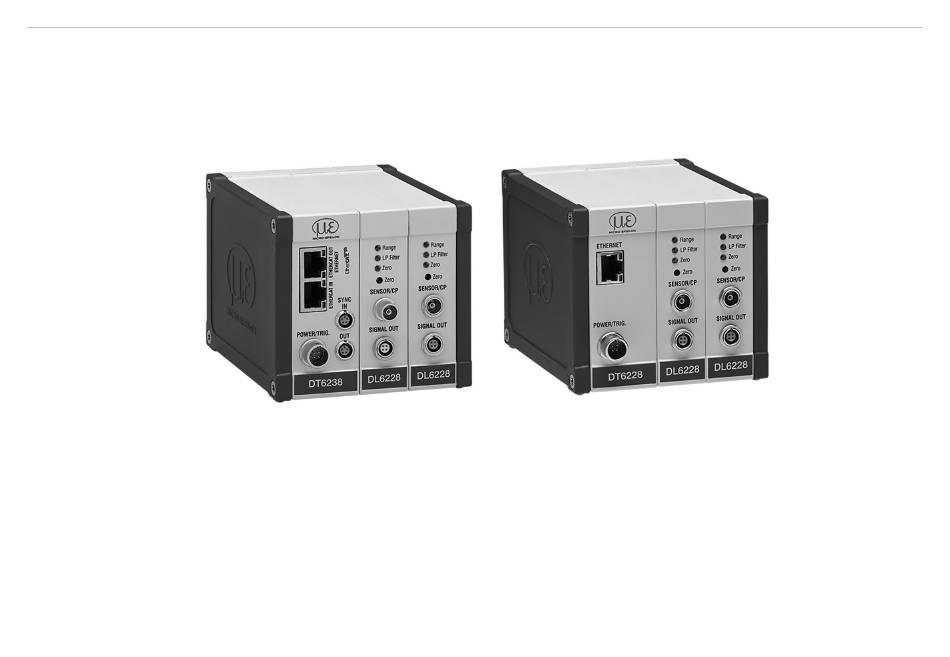

Abb. 3 Grundmodul DT6238 mit
2 Demodulatormodulen DL6228
Grundmodul DT62x8
Das Grundmodul DT62x8 besteht aus den Einheiten Spannungsaufbereitung, Oszillator und Digitalteil.
Die Spannungsaufbereitung erzeugt aus der Versorgungsspannung alle benötigten internen Spannungen,
sowohl für das Grundmodul, als auch für die angeschlossenen Demodulatormodule. Der Oszillator speist die
Demodulatormodule mit einer frequenz- und amplitudenstabilen Wechselspannung.
Der Digitalteil steuert die A/D-Wandler der Demodulatormodule und misst so die aktuellen Messwerte. Die
Messwerte können in digitaler Form über die Ethernetschnittstelle ausgelesen
capaNCDT 6228 / 6238
Controller
Abb. 4 Grundmodul DT6228 mit 2 Demodulatormo-
dulen DL6228
werden, siehe
6.
Seite 15
