Bedienungsgrundlagen

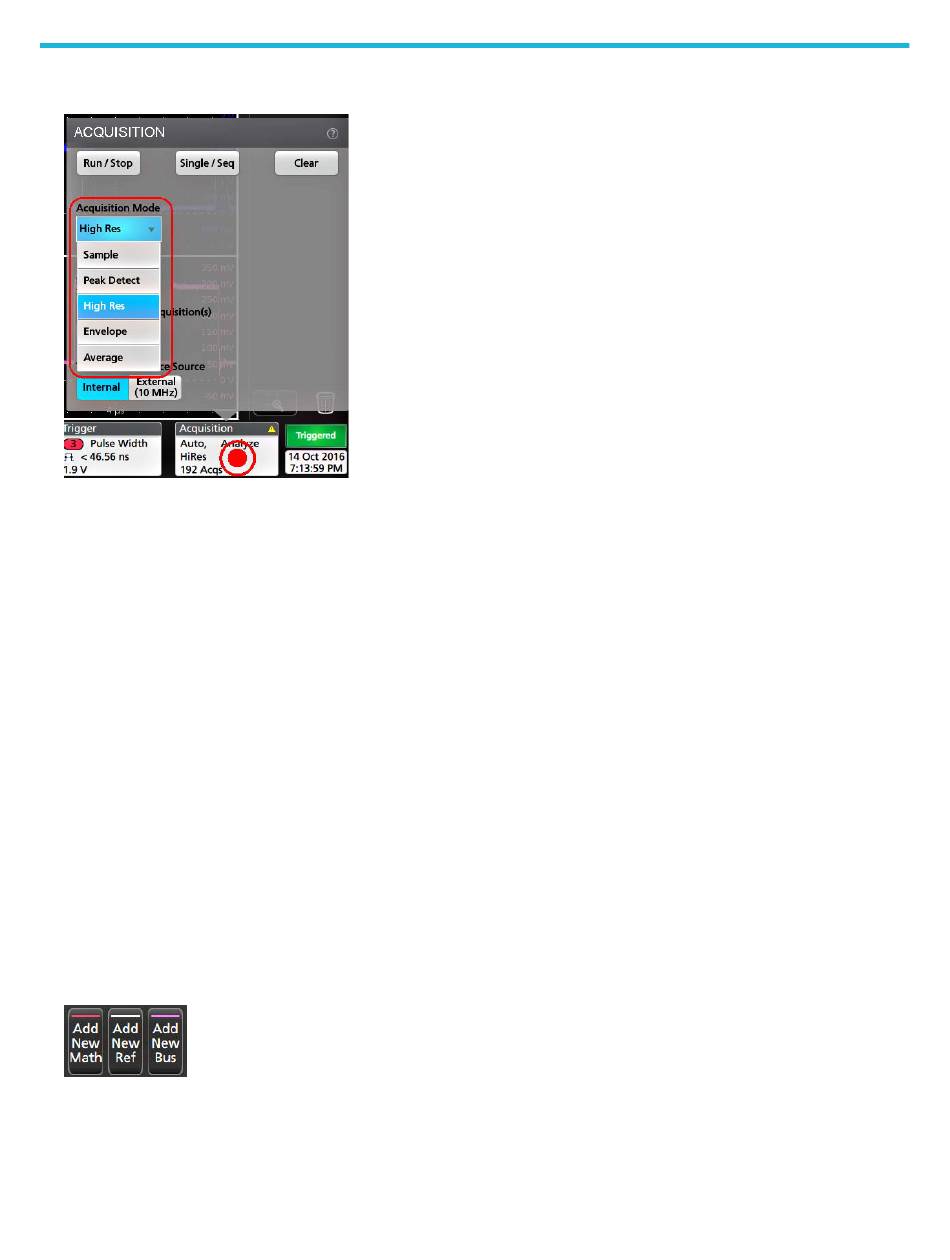

2. Wählen Sie die Erfassungsmethode aus der Liste der Acquisition Mode (Erfassungsmodi). Legen Sie alle sonstigen mit dem
ausgewählten Erfassungstyp zusammenhängenden Parameter fest.
3. Tippen Sie auf das Hilfesymbol auf dem Menütitel für mehr Informationen zu den Einstellungen.
4. Tippen Sie an einen Punkt außerhalb des Menüs, um es zu schließen.
Horizontale Parameter festlegen
Verwenden Sie dieses Verfahren, um die Parameter für die horizontale Zeitbasis einzustellen, z. B. Modus, minimale Abtastrate,
Horizontalskala, Verzögerung und Trigger-Verzögerungszeit (relativ zur Mitte des Signaldatensatzes).
1. Doppeltippen Sie auf das Horizontal-Badge in der Einstellungsleiste, um das horizontale Konfigurationsmenü zu öffnen.
2. Verwenden Sie zum Festlegen der Horizontalparameter die Menüauswahl.
3. Tippen Sie auf das Hilfesymbol auf dem Menütitel für mehr Informationen zu den Einstellungen.
Ein Math-, Referenz- oder Bus-Signal hinzufügen
Mit mathematischen Signalen können Sie neue Signale erstellen, die auf Vorgängen zwischen zwei oder mehreren Signalen basieren,
oder indem Gleichungen für Signaldaten angewendet werden. Ein Referenz-Signal ist ein statische Signalauffassung, die zum Vergleich
angezeigt wird. Mit Bus-Signalen können Sie serielle oder parallele Daten begutachten und analysieren.
Die Anzahl der Math-, Referenz- oder Bus-Signale, die Sie der Signalansicht hinzufügen können, ist nicht begrenzt, außer der physische
Arbeitsspeicher des Systems ist begrenzt.
1. Tippen Sie in der Einstellungsleiste auf die Taste Add New Math, Add New Ref, oder Add New Bus (Neue Math hinzufügen, Neue
Referenz hinzufügen, Neuen Bus hinzufügen).
2. Das Gerät fügt das Signal zur Signalansicht sowie ein Signal-Badge zur Einstellungsleiste hinzu und öffnet das Konfigurationsmenü.
Dieses Beispiel zeigt, wie Sie ein Math-Signal hinzufügen können.
