Umgang mit dem Gerät
•
Single/Seq (Einzel/Folge) ermöglicht die Durchführung einer Einzelsignalerfassung bzw. einer bestimmten Anzahl an
Erfassungen (je nach Einstellung im Konfigurationsmenü Acquisition (Erfassung). Drücken Sie Single/Seq (Einzel/Folge),
um den Modus Run/Stop (Ausführen/Anhalten) zu beenden und eine Einzelerfassung durchzuführen. Die Schaltflächenfarbe
gibt den Erfassungsstatus an (schnelles grünes Blinken = Einzelerfassung erfasst; anhaltendes grünes Leuchten = Warten auf
Trigger-Ereignis) Drücken Sie erneut Single/Seq, um eine weitere Einzelerfassung durchzuführen.
•
Der hochauflösender Modus (Hi Res) wendet einen einzigartigen FIR-Filter (Endliche Impulsantwort) basierend auf der
ausgewählten Abtastrate an. Dieser FIR-Filter behält die maximal mögliche Bandbreite für diese Abtastrate aufrecht und
vermeidet gleichzeitig Aliasing. Mithilfe des Filters wird Rauschen aus den Oszilloskopverstärkern und ADC oberhalb der
verwendbaren Bandbreite für die ausgewählte Abtastrate entfernt. Durch die Anwendung des Filters in der Hardware
(vor der Triggerung und Speicherung) wird Trigger-Jitter reduziert und die gleichzeitige Verwendung der Modi Fast Acq
(Schnellerfassung) und High Res (hohe Auflösung) ermöglicht.
Der Modus High Res (hohe Auflösung) garantiert eine vertikale Auflösung von mind. 12 Bit. Die Anzahl an Auflösungsbits wird
im Badge Acquisition (Erfassung) am unteren Bildschirmrand angezeigt. Das Badge Horizontal (Horizontal) wird ebenfalls
aktualisiert, um im Modus High Res (hohe Auflösung) die Einstellungen für die Abtastrate und Aufzeichnungslänge anzuzeigen.
Mit der Schaltfläche Clear (Entfernen) löschen Sie die laufenden Erfassungen und Messwerte aus dem Speicher.
•
2.

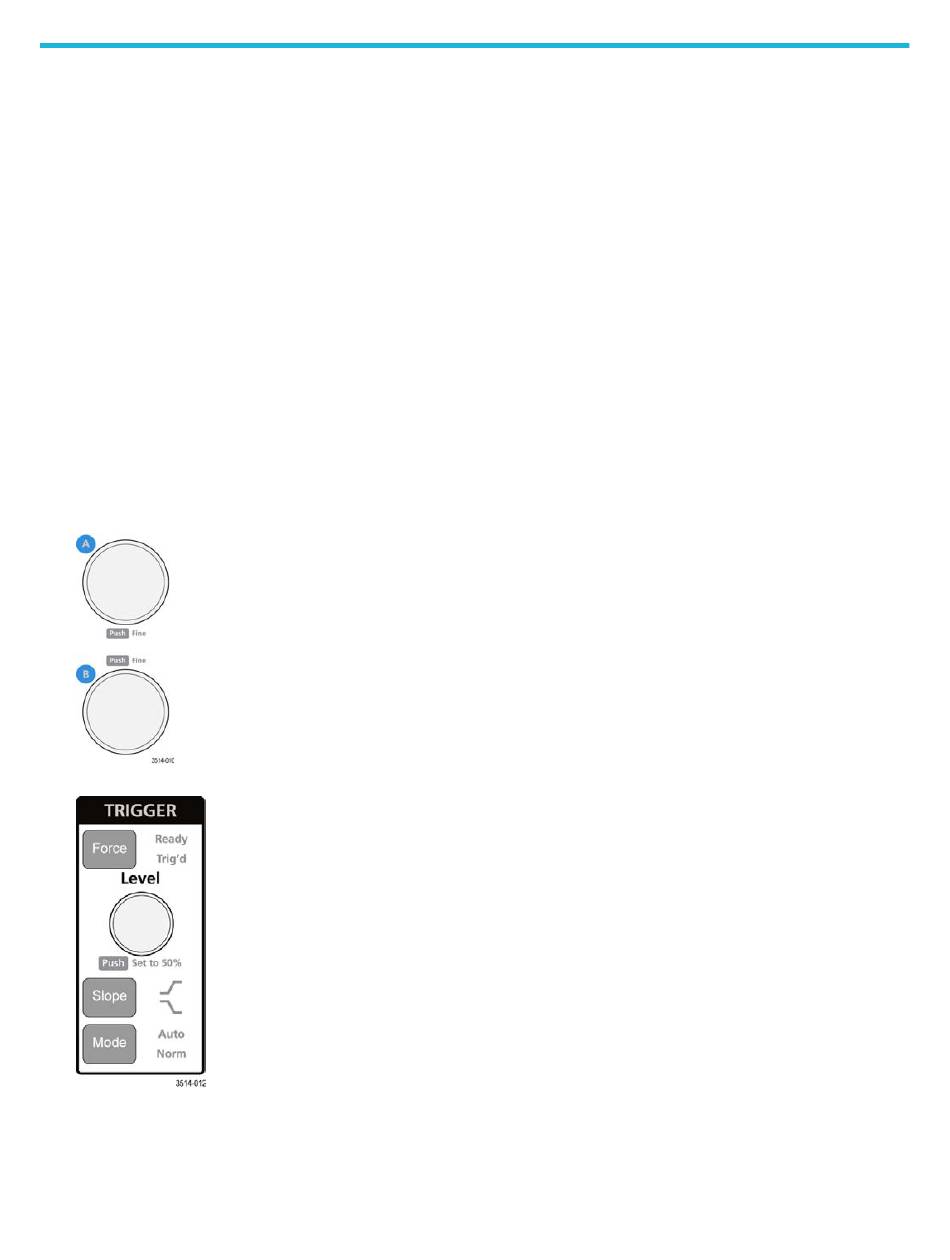

Mehrfunktions-Drehknöpfe Mit den Mehrfunktions-Drehknöpfen A und B können Sie die Cursor bewegen und Parameterwerte in
den Eingabefeldern des Konfigurationsmenüs festlegen. Durch die Auswahl eines Menüfelds, das einen Mehrfunktions-Drehknopf
verwendet, kann der angegebene Drehknopf zugewiesen werden, um den Wert im Eingabefeld zu ändern. Der den Drehknopf
umgebende Ring leuchtet, sobald Sie den Drehknopf für eine Aktion verwenden können. Drücken Sie einen Multifunktions-
Drehknopf, um den Modus Fine (Fein) zum Vornehmen kleinerer inkrementeller Änderungen zu aktivieren. Drücken Sie erneut
den Drehknopf, um den Modus Fine (Fein) zu verlassen.
3.
Trigger-Bedienelemente:
•
Force (Erzwingen) erzwingt ein Triggerereignis an einer zufälligen Stelle des Signals und erfasst die Erfassung.
22
