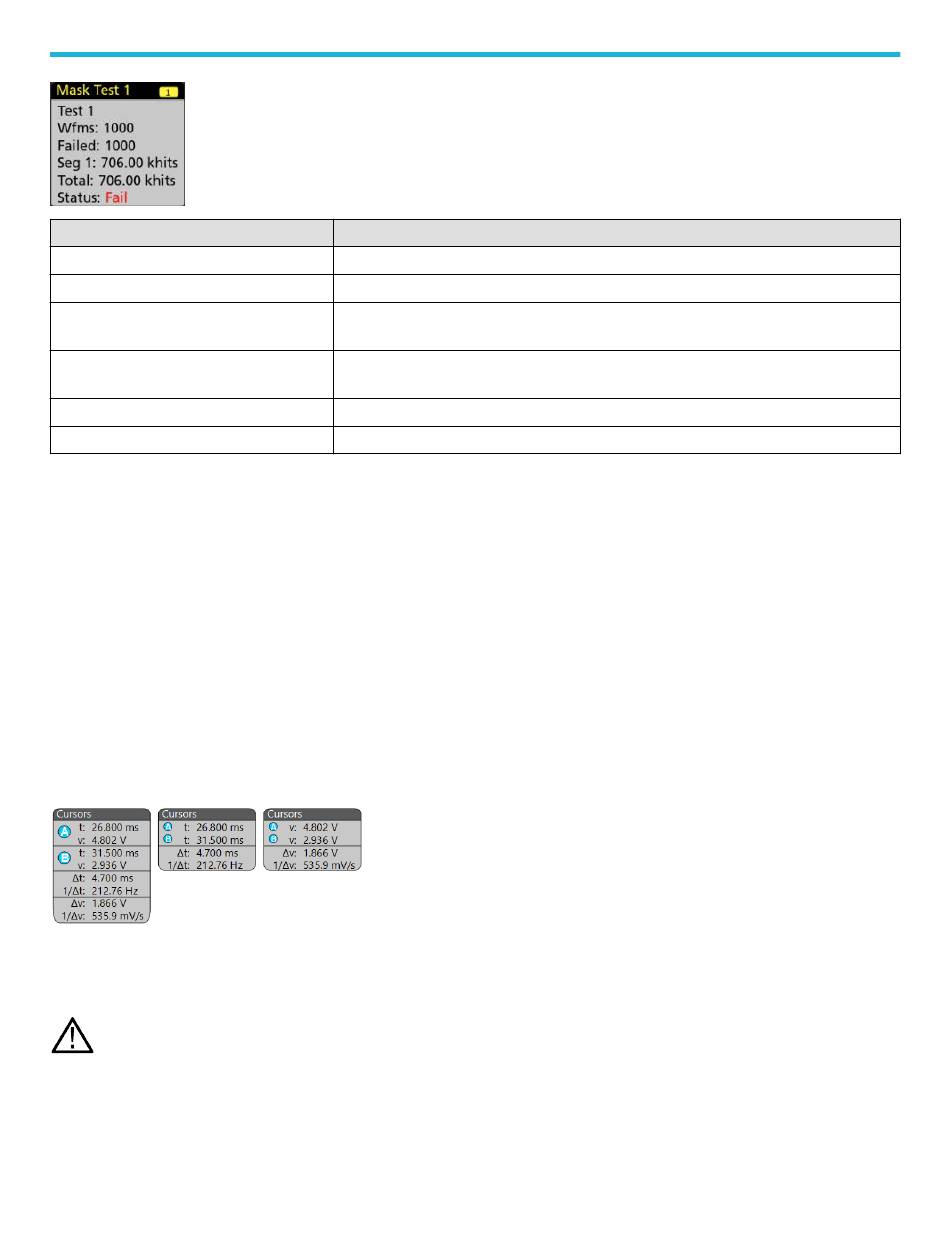

Badge Messwertanzeige
„Label" (Bezeichnung)
Wfms
„Failed" (Fehlgeschlagen)
Hits (Treffer) (optionale Anzeige)
„Total" (Gesamt)
Status
Tippen Sie doppelt auf ein Maskentest-Badge, um das entsprechende Konfigurationsmenü zu öffnen und um Einstellungen zu ändern oder
zu verfeinern.
Sie können das Badge ziehen, um seine Position in der Ergebnisleiste zu ändern, und das Rechtsklick-Menü des Badges öffnen, um auf
ein Schnellaktionsmenü zuzugreifen.
Es gibt zwei Möglichkeiten, Kanal- und Signal-Badges zu löschen.
•
Klicken Sie mit der rechten Mausschaltfläche auf das Badge und deaktivieren Sie es.
•
Streichen Sie das Badge vom rechten Rand der Anzeige weg, um es aus der Ergebnisleiste zu entfernen. Wenn Sie vom rechten
Rand der Ergebnisleiste nach links streichen, wird das Badge wiederhergestellt. Das Badge kann nur innerhalb von 10 Sekunden
nach der Entfernung wiederhergestellt werden.
Cursor-Badges
Sie können die Cursor-Messwertanzeigen in einem Cursors-Badge in der Ergebnisleiste anzeigen. Der Badge-Inhalt hängt vom
verwendeten Cursor ab.
Um ein Cursor-Messwertanzeigenbadge zu erstellen, schalten Sie Cursors (Cursor) ein, tippen Sie doppelt auf eine Cursor-
Messwertanzeige, um das entsprechende Konfigurationsmenü zu öffnen, und stellen Sie den Modus Readouts (Messwertanzeigen)
auf Badge.
Anmerkung: Sie können Cursor-Messwertanzeigen immer nur an einem Ort einsehen, entweder auf dem Signal oder in einem
Cursor-Badge. Sie können Cursor-Messwertanzeigen nicht in ein Badge für Spektrumansicht-Cursor bewegen.
Sie können das Badge ziehen, um seine Position in der Ergebnisleiste zu ändern, und das Rechtsklick-Menü des Badges öffnen, um auf
ein Schnellaktionsmenü zuzugreifen.
Es gibt zwei Möglichkeiten, Kanal- und Signal-Badges zu löschen.
•
Klicken Sie mit der rechten Mausschaltfläche auf das Badge und deaktivieren Sie es.
Mischsignal-Oszilloskop Mixedsignal der 5 Serie B MSO54B, MSO56B, MSO58B Schnellstart-Benutzerhandbuch
Beschreibung
Eine im Badge-Konfigurationsmenü definierte Bezeichnung.
Die Gesamtzahl der mit der Maske verglichenen Signale.
Die Anzahl der Signale, die eine oder mehrere Proben enthielten, die gegen die Maske
verstoßen haben.
Für jedes Segment, aus dem die Maske besteht, wird eine Zeile erstellt. Die angezeigte
Anzahl gibt an, wie oft dieses Segment getroffen wurde.
Die Gesamtzahl aller Treffer in allen Segmenten.
Der Status des Maskentests. Es wird entweder „Pass" (grün) oder „Fail" (rot) angezeigt.
Umgang mit dem Gerät
35
