Mit der SchaltflächeLevel (Pegel) können Sie den Amplitudenpegel festlegen, den das Signal übersteigen muss, um als gültiger
Wechsel zu gelten. Die LED-Farbe des Level-Drehknopfs (Pegel) gibt die Triggerquelle an (abgesehen von Doppelpegel-
Triggern).
Der Drehknopf Level (Pegel) ist deaktiviert, wenn für den Triggertyp zwei Pegeleinstellungen oder andere Triggerqualifikatoren
benötigt werden (festgelegt im Trigger-Konfigurationsmenü). Drücken Sie den Drehknopf, um den Schwellenwertpegel auf 50 %
des Peak-zu-Peak-Amplitudenbereichs des Signals festzulegen.
•
Slope (Anstieg) legt die Richtung des Signalwechsels fest, um einen Trigger zu ermitteln (von tief nach hoch, hoch nach tief oder
beide Richtungen). Drücken Sie die Schaltfläche, um in den Optionen zu blättern. Der Drehknopf Slope (Anstieg) ist deaktiviert,
wenn für den Triggertyp andere Anstiegsqualifikatoren benötigt werden (festgelegt im Trigger-Konfigurationsmenü).
•
Mode (Modus) legt fest, wie sich das Gerät bei Vorhandensein oder Nichtvorhandensein eines Triggerereignisses verhält:
•
Im Triggermodus Auto (Automatisch) kann das Gerät ein Signal unabhängig davon erfassen und abbilden, ob ein
Triggerereignis auftritt oder nicht. Bei einem Triggerereignis zeigt das Gerät ein stabiles Signal an. Bleibt ein Triggerereignis
aus, erzwingt das Gerät ein Triggerereignis und dessen Erfassung und bildet ein instabiles Signal ab.
•
Der Triggermodus Normal legt fest, dass das Gerät ein Signal nur bei einem gültigen Triggerereignis erfasst und abbildet.
Wenn kein Trigger vorliegt, wird auf dem Bildschirm die zuletzt erfasste Signalaufzeichnung angezeigt. Wenn kein Signal
vorhanden ist, wird kein Signal angezeigt.
4.

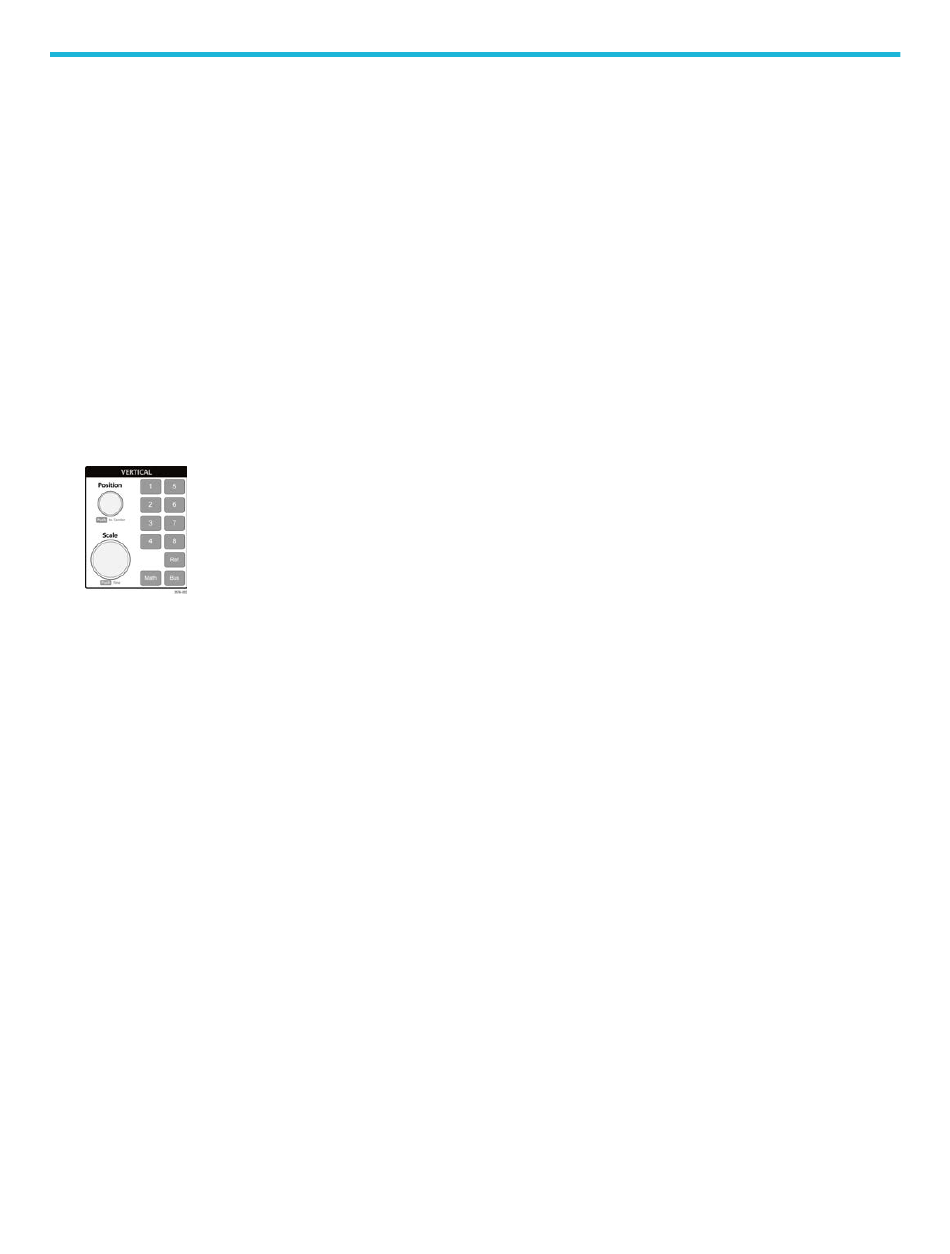

Vertikale Bedienelemente:
•
Position bewegt das ausgewählte Signal (Kanal, Math, Referenz, Bus) und dessen Raster auf dem Bildschirm nach oben bzw.
nach unten. Die Farbe des Drehknopfs Position zeigt an, welches Signal mit dem Drehknopf bedient wird. Drücken Sie den
Drehknopf, um den Schwellenwertpegel auf 50 % des Peak-zu-Peak-Amplitudenbereichs des Signals festzulegen.
•
Die Scale (Skalierung) bestimmt die Amplitudeneinheiten pro Bereich des vertikalen Rasters des ausgewählten Signals. Die
Skalenwerte werden am rechten Rand der horizontalen Rasterlinien dargestellt und gelten spezifisch für das ausgewählte Signal
sowohl im Modus Stacked (gestapelt) als auch im Modus Overlay (das heißt, jedes Signal hat unabhängig vom Anzeigemodus
seine eigenen vertikalen Rastereinstellungen). Die Farbe des Drehknopfs Scale (Skalierung) zeigt an, welches Signal mit dem
Drehknopf bedient wird.
•
Die Schaltflächen für Channel (Kanal) dienen der Aktivierung (Anzeige), Auswahl oder der Deaktivierung von Kanal-, Math-,
Referenz- oder Bus-Signalen. Die Anzahl der Kanaltasten hängt vom Gerätemodell ab. Die Schaltflächen haben folgende
Funktionen:
•
Wenn der Kanal nicht angezeigt wird, wird durch Drücken einer Channel-Schaltfläche (Kanal) der Kanal in die Signalansicht
geschaltet.
•
Wenn der Kanal auf dem Bildschirm nicht ausgewählt ist, kann der Kanal durch Drücken der zugehörigen Schaltfläche
aktiviert werden.
•
Wenn der Kanal auf dem Bildschirm ausgewählt ist, kann der Kanal durch Drücken der zugehörigen Schaltfläche ausgewählt
werden (er wird von der Signalansicht entfernt).
•
Mit der Schaltfläche Math wird ein mathematisches Signal in der Signalansicht hinzugefügt oder ausgewählt.
•
Wenn kein Math-Signal vorhanden ist, wird durch Drücken der Schaltfläche Math ein mathematisches Signal zur
Signalansicht hinzugefügt und das Math-Konfigurationsmenü geöffnet.
•
Wenn nur ein Math-Signal angezeigt wird, kann durch Drücken der Schaltfläche das Math-Signal deaktiviert (aus der
Signalansicht entfernt) werden. Drücken Sie die Schaltfläche erneut, um das Signal anzuzeigen.
•
Wenn zwei oder mehr Math-Signale angezeigt werden, können Sie durch Drücken der Schaltfläche durch die Auswahl jedes
Math-Signals blättern.
Mischsignal-Oszilloskop Mixedsignal der 5 Serie B MSO54B, MSO56B, MSO58B Schnellstart-Benutzerhandbuch
Umgang mit dem Gerät
23
