Umgang mit dem Gerät
1.

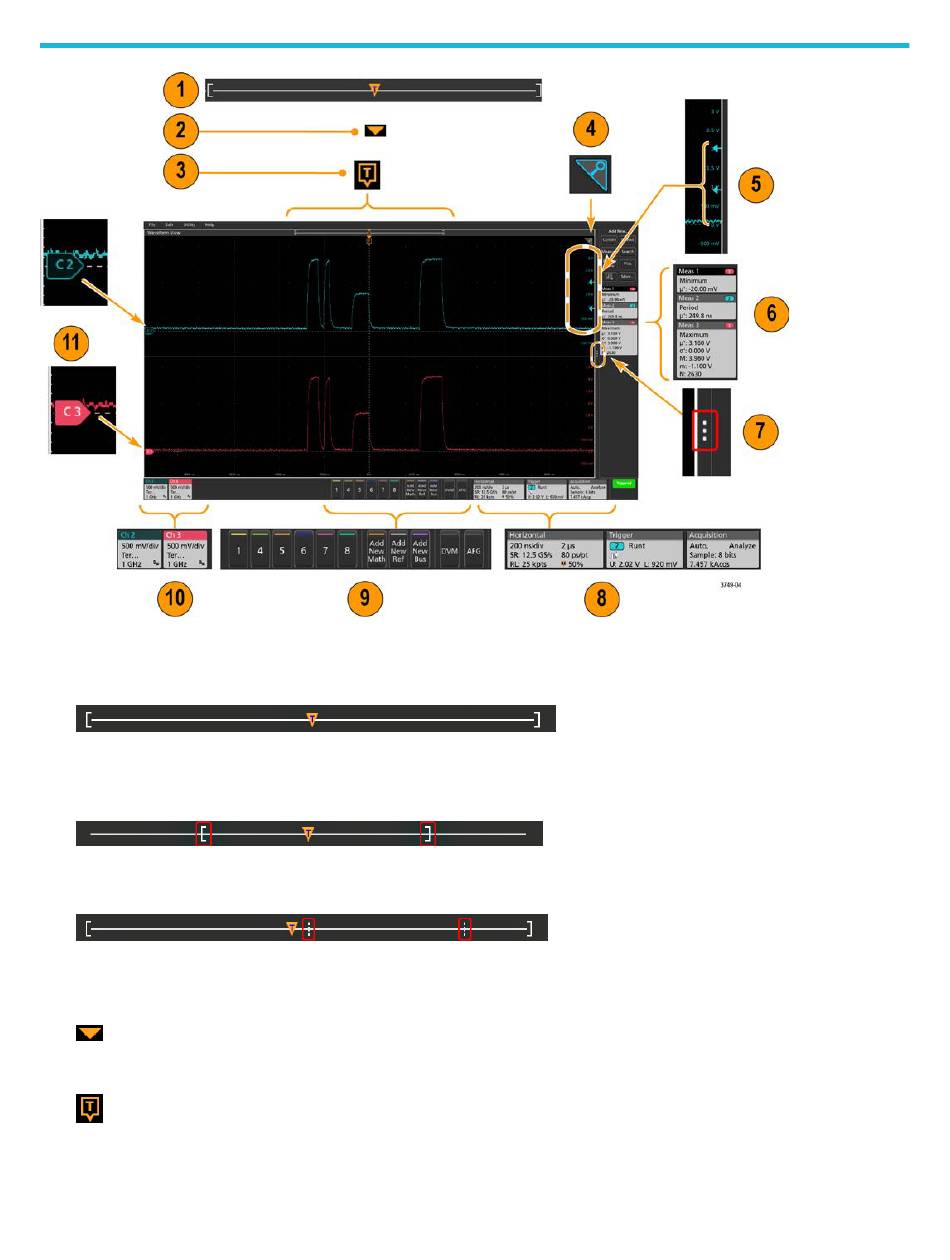

Die Signaldatenanzeige ist eine grafische High-Level-Anzeige zur Übersicht über die gesamte Signaldatenlänge, die Menge der
angezeigten Daten, (angezeigt als Gruppe), den Ort der Schlüssel- Zeit-Events, darunter das Trigger-Ereignis, und die aktuelle
Position des Signalcursors.
Wenn Sie ein Referenz-Signal abbilden, das kürzer ist als die Erfassungszeit, oder die Horizontalskala verändern, während die
Oszilloskoperfassung angehalten ist, verändern die Gruppen Ihre Position, um den Teil der Signaldaten anzuzeigen, der relativ zur
aktuellen Erfassungszeit abgebildet wird.
Wenn der Cursor auf einem Signal aktiv ist, zeigt die Signaldatenanzeige die relativen Cursorpositionen als kleine vertikale
gestrichelte Linien an.
Im Zoom-Modus wird die Signaldatenanzeige durch die Zoom-Übersicht ersetzt. Siehe
2.
Das Dehnungspunktsymbol auf der Signalanzeige zeigt den Mittelpunkt, um den das Signal bei Änderungen an den horizontalen
Einstellungen erweitert und gestaucht wird.
3.
Der Trigger-Positionsindikator gibt an, wo das Trigger-Ereignis im Signaldatensatz aufgetreten ist. Das Trigger-Symbol wird im
Signal-Slice angezeigt, das die Trigger-Quelle ist.
30
Zoom-Benutzeroberfläche
auf Seite 42.
