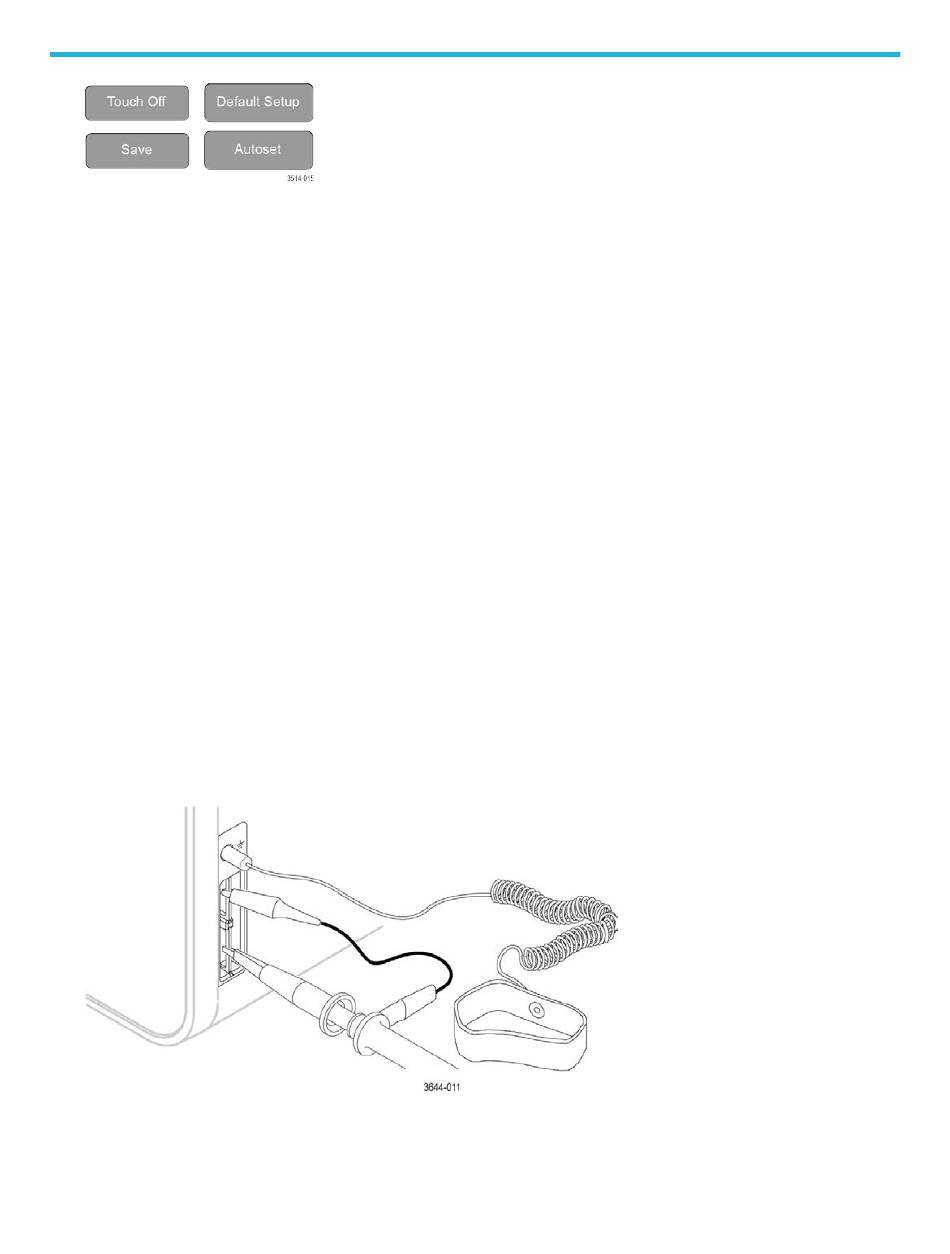

Touch Off schaltet die Touchscreen-Funktion aus. Die Schaltfläche Touch Off (Touchscreen-Funktion aus) leuchtet, wenn der
Touchscreen ausgeschaltet ist.
•
Save (Speichern) ist ein Speichervorgang per Knopfdruck, der die aktuellen Einstellungen von File > Save As
(Datei > Speichern unter) verwendet, um Screenshots (einschließlich geöffneter Menüs und Dialogfelder), Signaldateien,
Geräteeinstellungen usw. zu speichern.
•
Wenn seit dem letzten Gerätestart einer der Vorgänge File > Save (Datei > Speichern) oder File > Save As (Datei >
Speichern unter) ausgeführt wurde, werden durch Drücken von Save (Speichern) die Dateitypen an dem Ort gespeichert, der
zuletzt im Konfigurationsmenü Save As (Speichern unter) eingestellt wurde.
Wenn seit dem letzten Gerätestart kein Dateispeichervorgang ausgeführt wurde, kann durch Drücken der Save-
•
(Speicher-)Schaltfläche das Save As- (Speichern Unter-)Konfigurationsmenü geöffnet werden. Wählen Sie eine
Registerkarte, um den Typ der zu speichernden Datei auszuwählen (Bildschirmerfassung, Signal usw.), die dazugehörigen
Parameter einzustellen und den Speicherort auszuwählen. Drücken Sie anschließend auf OK. Die angegebene(n) Datei(en)
wird bzw. werden gespeichert. Wenn Sie das nächste Mal Save (Speichern) drücken, bleibt der zuvor ausgewählte Dateityp
bestehen.
•
Screen Captures (Bildschirmerfassungen) erfassen den gesamten Bildschirm, einschließlich der meisten angezeigten
Konfigurationsmenüs und Dialogfelder.
Mithilfe von Default Setup (Standardeinstellungen) können Sie die Oszilloskopeinstellungen (horizontal, vertikal, Skalierung,
•
Position usw.) auf die werksseitigen Standardeinstellungen zurücksetzen.
•
Autoset (Auto-Setup) zeigt automatisch ein stabiles Signal an.
7.
Anschlüsse für die Erdung und Tastkopfkompensation: Die Anschlüsse für die Erdung und Tastkopfkompensation befinden sich
im unteren rechten Bereich in der Nähe des vorderen Bedienfelds des Geräts. Der Anschluss für die Erdung (das kleine
Loch im Gehäuse) ermöglicht (über einen Widerstand) einen elektrisch geerdeten Verbindungspunkt, an den ein antistatisches
Handgelenkband zur Reduzierung der elektrostatischen Belastung bei der Arbeit mit dem Gerät angebracht werden kann.
Die Anschlüsse für die Sondenkompensation verfügen über einen Masseanschluss (obere Registerkarte) und eine 1-kHz-
Rechtecksignalquelle (untere Registerkarte) zur Anpassung des Hochfrequenzgangs einer passiven Sonde (Sondenkompensation).
Das Oszilloskop verwendet dieses Signal, um unterstützte Sonden, einschließlich der im Lieferumfang enthaltenen, automatisch zu
kompensieren.
8.
USB-Host-Ports (USB 3.0 und 2.0): USB-Ports befinden sich im unteren rechten Bereich des vorderen Bedienfelds und an der
Rückwand. Schließen Sie USB-Speichermedien an, auf denen Sie Dateien speichern und abrufen können (z. B. als Gerätesoftware-
Updates, Signale, Einstellungen oder als Bildschirmerfassungen), oder schließen Sie Peripheriegeräte wie Maus oder Tastatur an.
Mischsignal-Oszilloskop Mixedsignal der 5 Serie B MSO54B, MSO56B, MSO58B Schnellstart-Benutzerhandbuch
Umgang mit dem Gerät
25
