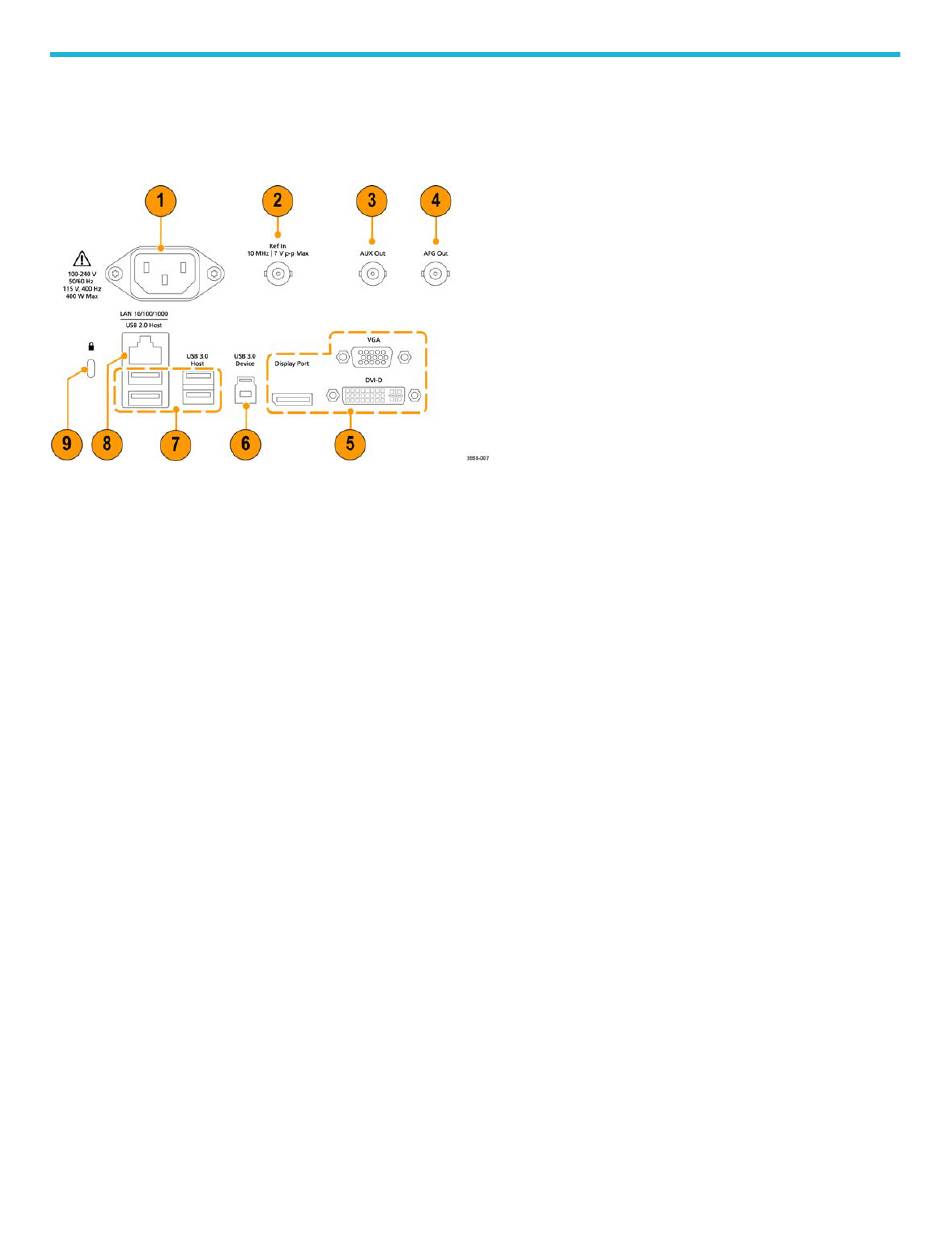

Anschlüsse an der Rückwand
Über die Anschlüsse an der Rückwand wird das Gerät mit Strom versorgt. Außerdem befinden sich dort neben dem AFG-Ausgang die
Anschlüsse für Netzwerk, USB-Geräte sowie Video- und Referenzsignale.
1. Netzkabelanschluss Verwenden Sie nur das mit diesem Produkt mitgelieferte und für das Einsatzland zugelassene Netzkabel.
2. Ref In ermöglicht den Anschluss eines hochpräzisen 10-MHz-Referenzsignals an das Oszilloskop für genauere Messungen.
3. AUX Out generiert Signalwechsel bei einem Triggerereignis, sendet ein 10-MHz-Referenzsignal oder ein Synchronisationssignal vom
AFG aus.
4. AFG Out ist der Signalausgang bei optionaler Funktion des Arbiträr-Funktionsgenerators (AFG).
5. Der Videoausgang (Anzeigeanschluss, VGA und DVI-D) ermöglicht den Anschluss an einen externen Monitor oder Projektor für die
Anzeige der grafischen Benutzeroberfläche des Geräts.
6. Der USB 3.0 Geräte-Anschluss ermöglicht Ihnen die Verbindung mit einem PC, sodass Sie das Gerät via USBTMC-Protokoll
fernbedienen können.
7. Der USB-Host-Anschluss ermöglicht das Anschließen eines USB-Speichermediums, einer Tastatur oder einer Maus.
8. Der LAN-Anschluss (RJ-45) verbindet das Gerät mit einem lokalen 10/100/1000 Base-T-Netzwerk.
9. Der Anschluss eines Sicherheitsschlosses ermöglicht die Verwendung eines Kabelsicherheitsschlosses für Standard-PCs/-Laptops,
um Ihr Oszilloskop an eine Werkbank o.ä. anzuschließen.
Benutzeroberfläche
Die Touchscreen-Benutzeroberfläche enthält Signale und Darstellungen, Messanzeigen und berührungsempfindliche Bedienelemente für
den Zugriff auf alle Oszilloskopfunktionen.
Mischsignal-Oszilloskop Mixedsignal der 5 Serie B MSO54B, MSO56B, MSO58B Schnellstart-Benutzerhandbuch
Umgang mit dem Gerät
27
