Bedienelemente

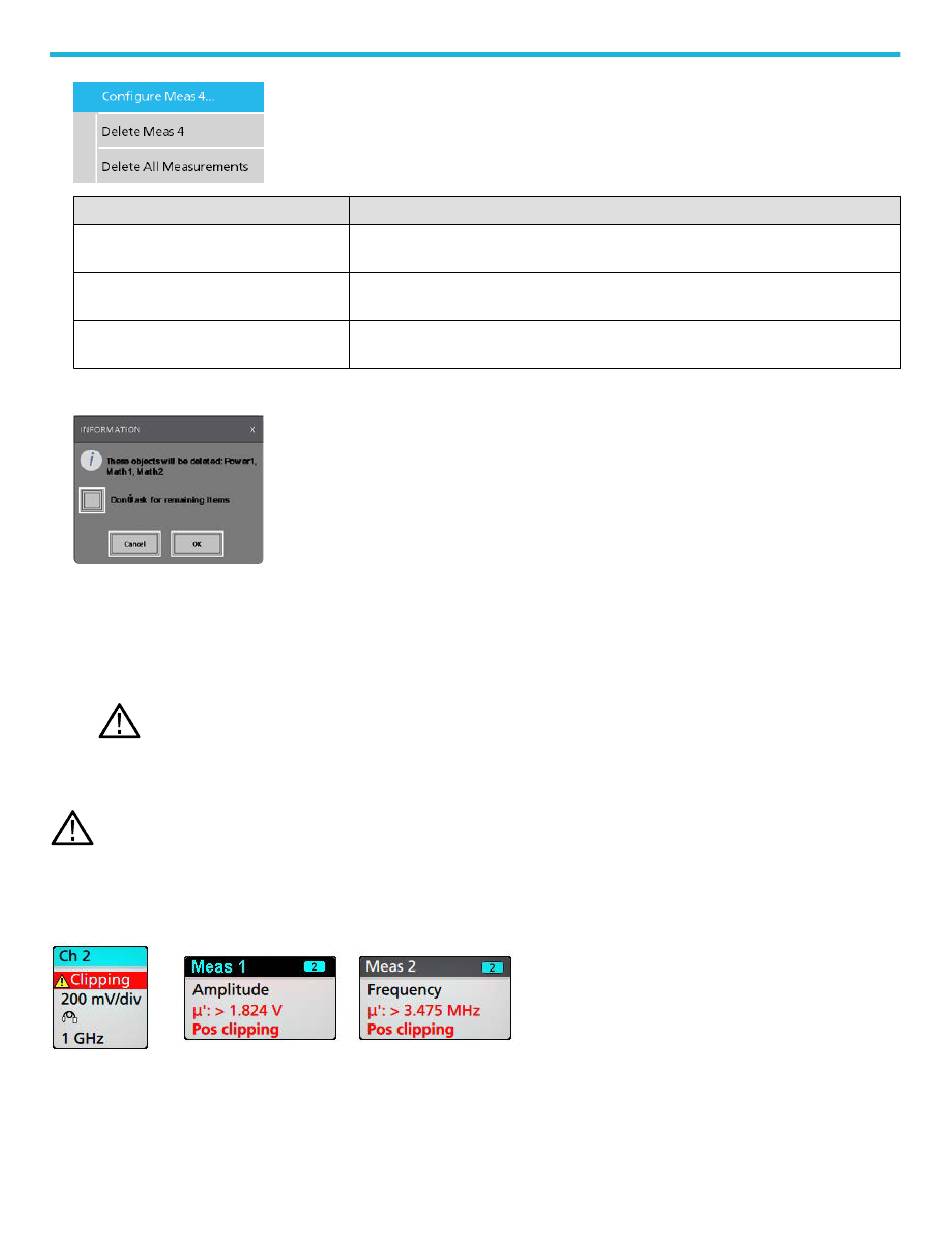

Configure Measurement/Search
(Messung/Suche konfigurieren)
Delete Measurement/Search (Messung/
Suche löschen)
Delete all Measurement/Search (Alle
Messungen/Suchen löschen)
2. Wenn Delete All Measurements (Alle Messungen löschen) ausgewählt ist, fragt das Oszilloskop nach der Bestätigung für das
gleichzeitige Löschen aller Messungen/Suchen.
3. Im Dialogfeld befindet sich ein Kontrollkästchen, mit dem Sie die übrigen Informationsdialoge überspringen können.
•
Nicht nach übrigen Punkten fragen: Standardmäßig nicht ausgewählt. Wenn Sie das Kontrollkästchen nicht aktivieren und den
Informationsdialog löschen, wird der Dialog beim nächsten Löschen einer Messung erneut angezeigt.
•
Wenn das Kontrollkästchen aktiviert ist, wird die Löschung der übrigen Punkte fortgesetzt, ohne dass das Dialogfeld erneut
angezeigt wird.
Anmerkung: Das Dialogfeld erscheint für jeden Messsatz, den Sie löschen möchten.
Signalbegrenzung und Badges
WARNUNG: Signalbegrenzungen entstehen aufgrund zu hoher oder gefährlicher Spannung an der Tastkopfspitze oder wenn
die Einstellung der Vertikalskalen nicht ausreicht, um den gesamten vertikalen Bereich des Signals anzeigen. Durch zu hohe
Spannung an der Tastkopfspitze können Bediener verletzt und der Tastkopf/das Gerät beschädigt werden.
Auf diesem Gerät wird in einem Kanal-Badge ein Warnsymbol (Dreieck) und der Begriff Signalbegrenzung angezeigt, falls eine vertikale
Signalbegrenzung vorliegt. Alle diesem Kanal zugehörigen Mess-Badges zeigen eine Signalbegrenzung ebenfalls an. In diesem Fall wird
der Messtext rot und die Art der Signalbegrenzung (positiv oder negativ) wird aufgeführt.
Verändern Sie die Vertikalskala, um die Nachricht der Signalbegrenzung zu schließen und das gesamte Signal abzubilden. Trennen Sie
außerdem die Verbindung zwischen Tastkopfspitze und der Quelle mit zu hoher Spannung und überprüfen Sie, ob Sie das korrekte Signal
mit dem korrekten Tastkopf überprüfen.
Mischsignal-Oszilloskop Mixedsignal der 5 Serie B MSO54B, MSO56B, MSO58B Schnellstart-Benutzerhandbuch
Beschreibung
Configure Measurement or Search badges
Löscht das ausgewählte Mess- (Standard, Jitter, Leistung, DDR usw.)/Such-Badge
Löscht alle Mess- (Standard, Jitter, Leistung, DDR usw.)/Such-Badges in der
Ergebnisleiste.
Umgang mit dem Gerät
37
