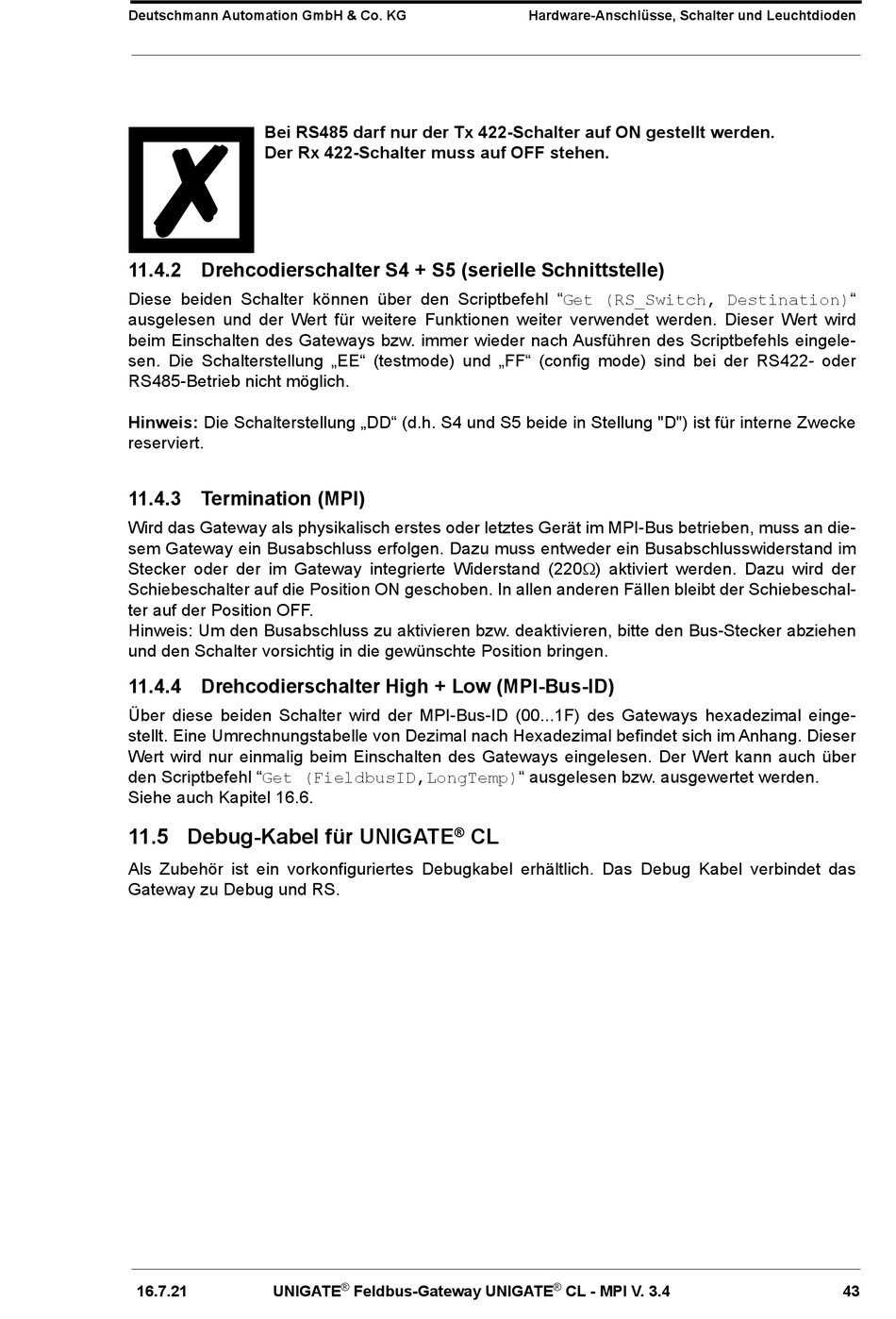

Deutschmann Automation GmbH & Co. KG
Bei RS485 darf nur der Tx 422-Schalter auf ON gestellt werden.
Der Rx 422-Schalter muss auf OFF stehen.
11.4.2 Drehcodierschalter S4 + S5 (serielle Schnittstelle)
Diese beiden Schalter können über den Scriptbefehl "Get (RS_Switch, Destination)"
ausgelesen und der Wert für weitere Funktionen weiter verwendet werden. Dieser Wert wird
beim Einschalten des Gateways bzw. immer wieder nach Ausführen des Scriptbefehls eingele-
sen. Die Schalterstellung „EE" (testmode) und „FF" (config mode) sind bei der RS422- oder
RS485-Betrieb nicht möglich.
Hinweis: Die Schalterstellung „DD" (d.h. S4 und S5 beide in Stellung "D") ist für interne Zwecke
reserviert.
11.4.3 Termination (MPI)
Wird das Gateway als physikalisch erstes oder letztes Gerät im MPI-Bus betrieben, muss an die-
sem Gateway ein Busabschluss erfolgen. Dazu muss entweder ein Busabschlusswiderstand im
Stecker oder der im Gateway integrierte Widerstand (220) aktiviert werden. Dazu wird der
Schiebeschalter auf die Position ON geschoben. In allen anderen Fällen bleibt der Schiebeschal-
ter auf der Position OFF.
Hinweis: Um den Busabschluss zu aktivieren bzw. deaktivieren, bitte den Bus-Stecker abziehen
und den Schalter vorsichtig in die gewünschte Position bringen.
11.4.4 Drehcodierschalter High + Low (MPI-Bus-ID)
Über diese beiden Schalter wird der MPI-Bus-ID (00...1F) des Gateways hexadezimal einge-
stellt. Eine Umrechnungstabelle von Dezimal nach Hexadezimal befindet sich im Anhang. Dieser
Wert wird nur einmalig beim Einschalten des Gateways eingelesen. Der Wert kann auch über
den Scriptbefehl "Get (FieldbusID,LongTemp)" ausgelesen bzw. ausgewertet werden.
Siehe auch Kapitel 16.6.
11.5 Debug-Kabel für UNIGATE
Als Zubehör ist ein vorkonfiguriertes Debugkabel erhältlich. Das Debug Kabel verbindet das
Gateway zu Debug und RS.
16.7.21
UNIGATE
®
CL
®
Feldbus-Gateway UNIGATE
Hardware-Anschlüsse, Schalter und Leuchtdioden
®
CL - MPI V. 3.4
43
