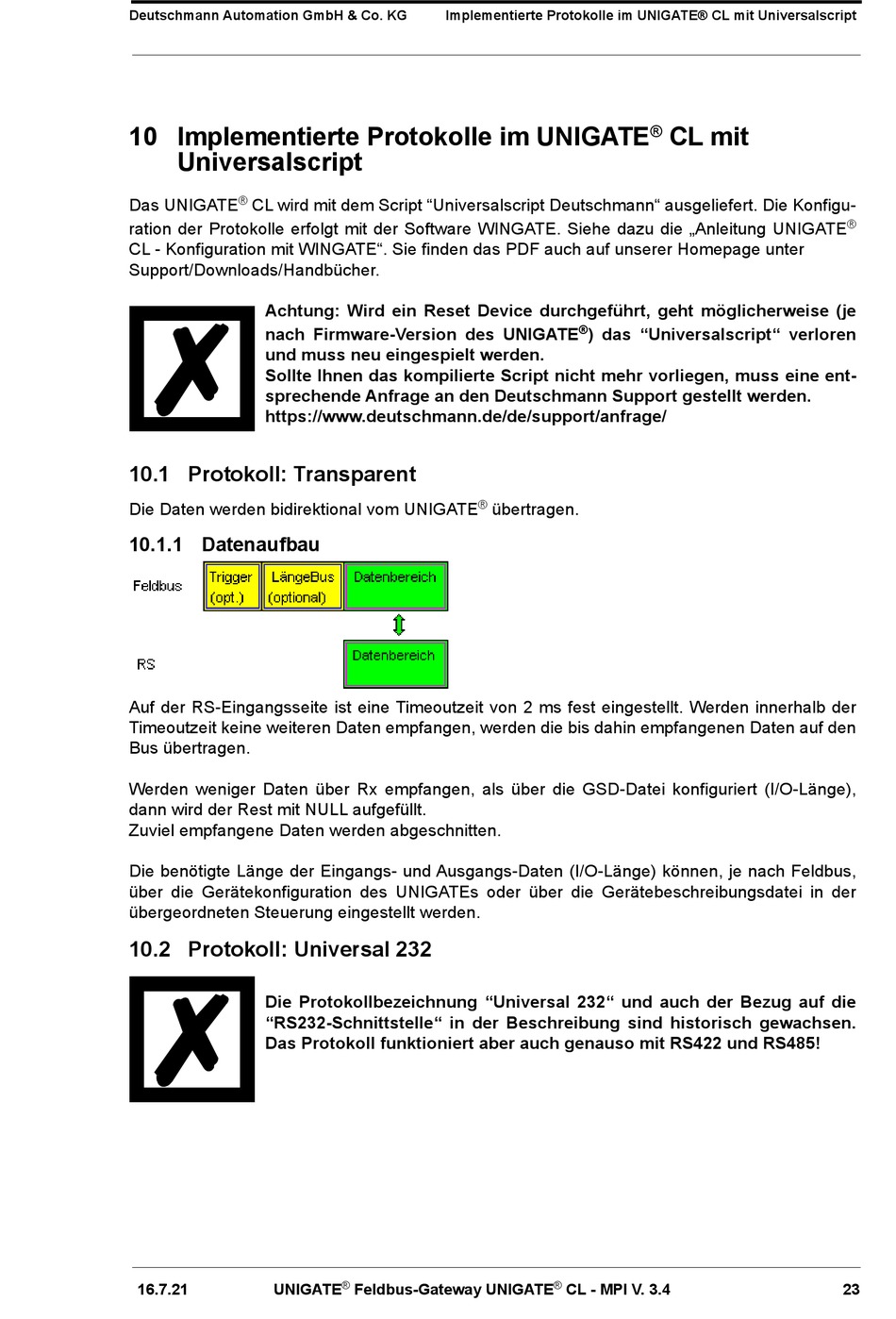

10 Implementierte Protokolle im UNIGATE
Universalscript
®
Das UNIGATE
CL wird mit dem Script "Universalscript Deutschmann" ausgeliefert. Die Konfigu-
ration der Protokolle erfolgt mit der Software WINGATE. Siehe dazu die „Anleitung UNIGATE
CL - Konfiguration mit WINGATE". Sie finden das PDF auch auf unserer Homepage unter
Support/Downloads/Handbücher.
Achtung: Wird ein Reset Device durchgeführt, geht möglicherweise (je
nach Firmware-Version des UNIGATE
und muss neu eingespielt werden.
Sollte Ihnen das kompilierte Script nicht mehr vorliegen, muss eine ent-
sprechende Anfrage an den Deutschmann Support gestellt werden.
https://www.deutschmann.de/de/support/anfrage/
10.1 Protokoll: Transparent
Die Daten werden bidirektional vom UNIGATE
10.1.1 Datenaufbau
Auf der RS-Eingangsseite ist eine Timeoutzeit von 2 ms fest eingestellt. Werden innerhalb der
Timeoutzeit keine weiteren Daten empfangen, werden die bis dahin empfangenen Daten auf den
Bus übertragen.
Werden weniger Daten über Rx empfangen, als über die GSD-Datei konfiguriert (I/O-Länge),
dann wird der Rest mit NULL aufgefüllt.
Zuviel empfangene Daten werden abgeschnitten.
Die benötigte Länge der Eingangs- und Ausgangs-Daten (I/O-Länge) können, je nach Feldbus,
über die Gerätekonfiguration des UNIGATEs oder über die Gerätebeschreibungsdatei in der
übergeordneten Steuerung eingestellt werden.
10.2 Protokoll: Universal 232
Die Protokollbezeichnung "Universal 232" und auch der Bezug auf die
"RS232-Schnittstelle" in der Beschreibung sind historisch gewachsen.
Das Protokoll funktioniert aber auch genauso mit RS422 und RS485!
16.7.21
UNIGATE
Implementierte Protokolle im UNIGATE® CL mit Universalscript
®
übertragen.
®
Feldbus-Gateway UNIGATE
®
CL mit
®
) das "Universalscript" verloren
®
CL - MPI V. 3.4
®
