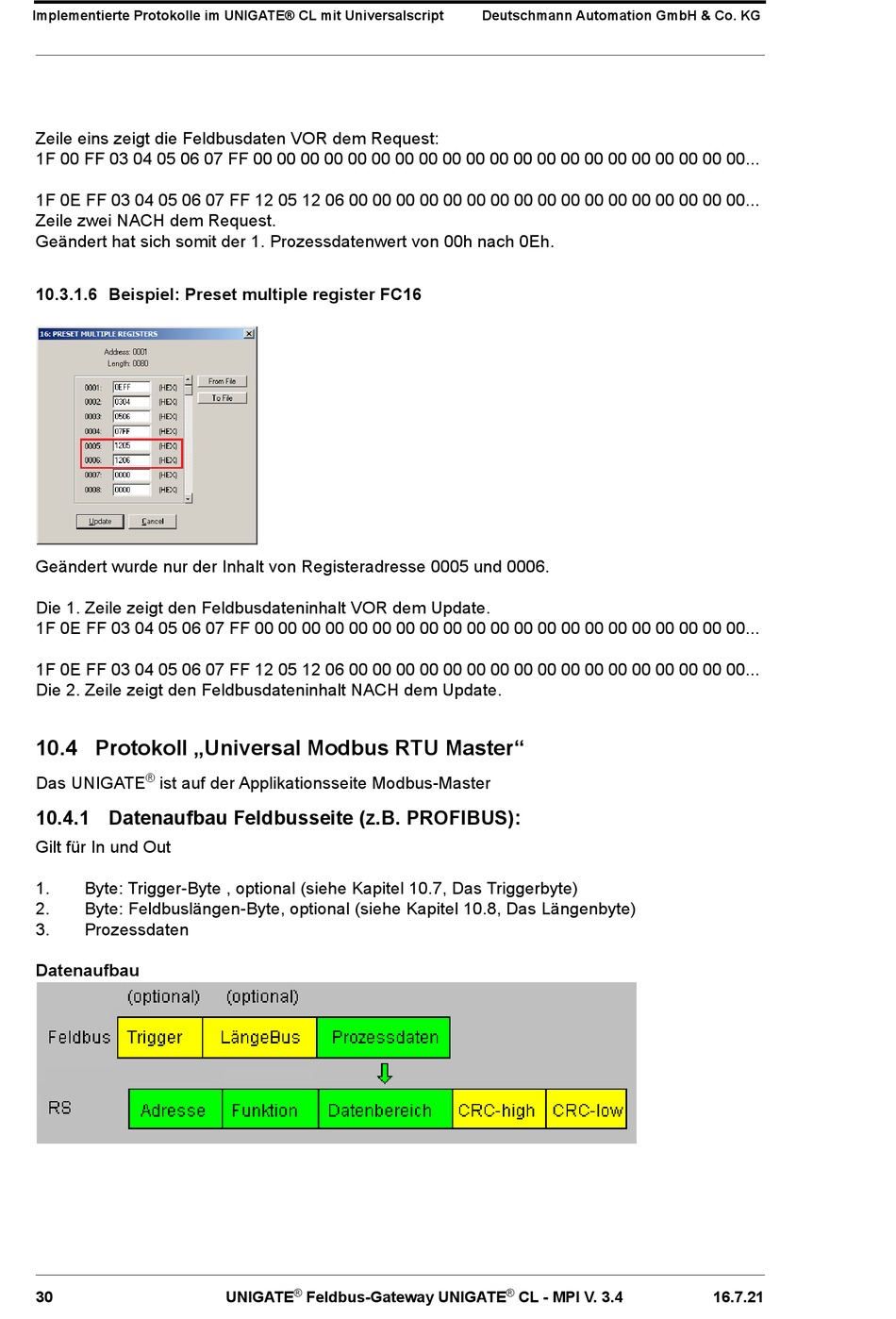

Implementierte Protokolle im UNIGATE® CL mit Universalscript
Zeile eins zeigt die Feldbusdaten VOR dem Request:
1F 00 FF 03 04 05 06 07 FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...

1F 0E FF 03 04 05 06 07 FF 12 05 12 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...
Zeile zwei NACH dem Request.
Geändert hat sich somit der 1. Prozessdatenwert von 00h nach 0Eh.
10.3.1.6 Beispiel: Preset multiple register FC16
Geändert wurde nur der Inhalt von Registeradresse 0005 und 0006.

Die 1. Zeile zeigt den Feldbusdateninhalt VOR dem Update.
1F 0E FF 03 04 05 06 07 FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00... 

1F 0E FF 03 04 05 06 07 FF 12 05 12 06 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00...
Die 2. Zeile zeigt den Feldbusdateninhalt NACH dem Update.
10.4 Protokoll „Universal Modbus RTU Master"
®
Das UNIGATE ist auf der Applikationsseite Modbus-Master

10.4.1 Datenaufbau Feldbusseite (z.B. PROFIBUS):

Gilt für In und Out
1. Byte: Trigger-Byte , optional (siehe Kapitel 10.7, Das Triggerbyte)
2. Byte: Feldbuslängen-Byte, optional (siehe Kapitel 10.8, Das Längenbyte)
3. Prozessdaten
Datenaufbau
