Getriebegehäuse auswechseln
VORSICHT
Beim Entfernen des Getriebegehäuses (78) nicht den
Zahnradblock (77) fallenlassen. Der Zahnradblock kann
an der vorderen Motorglocke oder dem Getriebegehäuse
befestigt bleiben.
Ausbau
1.
Druck entlasten; Seite 4.
2.
Pumpe (79) ausbauen; Austausch der Unterpumpe,
Seite 21.
3.

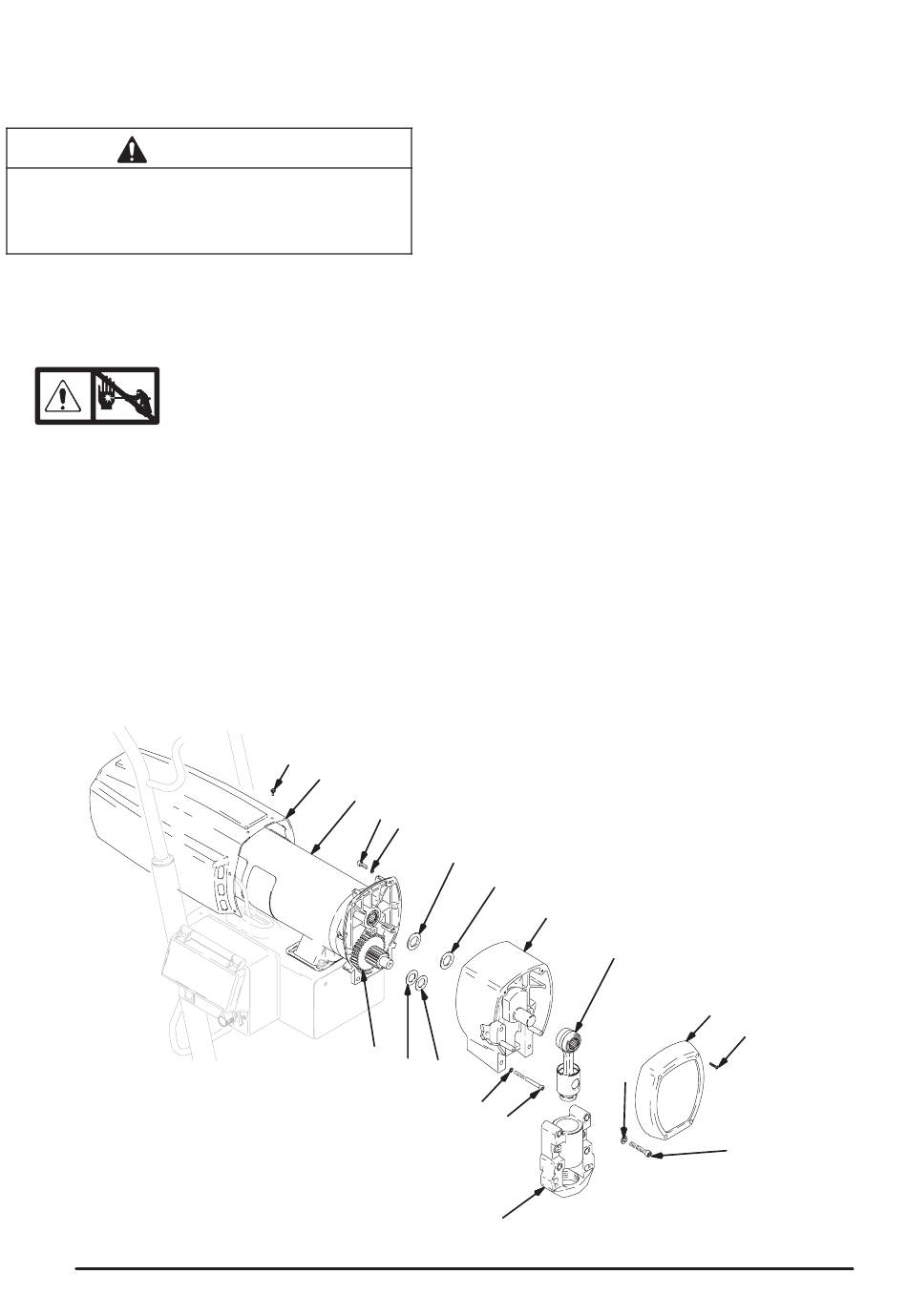

Abb. 7. Die sechs Schrauben (123) und die
Motorabdeckung (90) entfernen.
4.
Die vier Schrauben (10) und Scheiben (15) entfernen.
5.
Die vier Schrauben (101) und die vordere Abdeckung (124)
entfernen.
Abb. 7
18 309493
6.
7.
Installation
1.
2.
3.
4.
5.
6.
7.
123
90
75
10
15
39
77
37
28
Die vier Schrauben (19) und Scheiben (17) und das
Lagergehäuse (126) aus dem Getriebegehäuse (78)
entfernen.
Die zwei Schrauben (20) und Scheiben (15) entfernen
und das Getriebegehäuse (78) vom Motor (75)
abziehen.
Abb. 7. Großzügig Fett auf die Scheiben (28, 37, 39,
40), alle Zahnräder und den Innenraum des Getriebe-
gehäuses (78) auftragen.
Das Getriebegehäuse (78) auf den Motor (75) drücken
und mit zwei Scheiben (15) und Schrauben (20)
installieren.
Das Lagergehäuse (126) mit vier Schrauben (19) und
Scheiben (17) am Getriebegehäuse (78) installieren.
Die vordere Abdeckung (124) und die vier Schrauben
(101) installieren.
Die Scheiben (15) und vier Schrauben (10) installieren.
Motorabdeckung (90) mit sechs Schrauben (123)
installieren.
Pumpe (79) einbauen; Austausch der Unterpumpe,
Seite 21.
28
78
76
17
15
20
126
124
101
19
ti2093a
