Motorbürsten ausbauen
HINWEIS: Bürsten auswechseln, die kürzer als 13 mm sind.
Die Bürsten nutzen sich an beiden Seiten des
Motors unterschiedlich ab; daher beide Seiten
überprüfen. Der Bürsten-Reparatursatz 222157
ist für die 220–240 VAC Modelle verfügbar. Ein
Federclip, 110816, ist separat zu bestellen.
1.
Siehe Allgemeine Reparaturinformationen; Seite 4.
2.
Druck entlasten; Seite 4.
5 Minuten warten, damit sich
3.
die gespeicherte Spannung
entladen kann.
4.

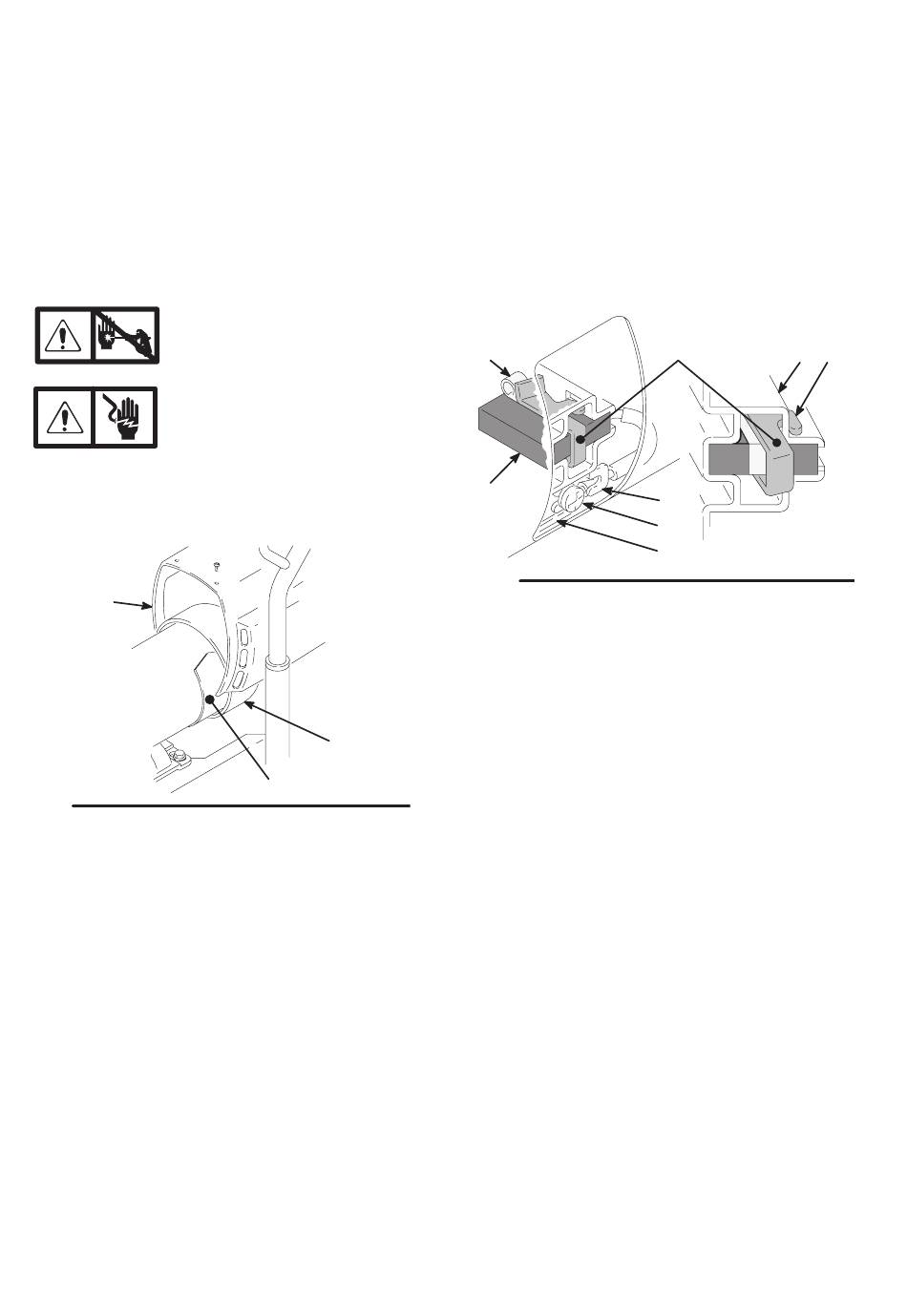

Abb. 2. Motorabdeckung (90) entfernen. Inspektions-
abdeckungen (B) und Dichtungen auf jeder Motorseite
abnehmen.
90
Abb. 2
10 309493
Motorbürste auswechseln
A
B
5.
Abb. 3. Federclip 110816 (A) hineindrücken, um die
Haken (B) vom Bürstenhalter (C) zu lösen. Den Feder-
clip herausziehen.
6.
Abb. 3. Steckerschraube (D) lösen. Bürstenkabel (E)
wegziehen, das Motorkabel (F) jedoch belassen.
Bürste (G) und Feder (H) entfernen.
H
G
Abb. 3
7.
Den Kollektor auf übermäßige Riefenbildung
oder sonstige Unregelmäßigkeiten überprüfen.
Eine Schwarzfärbung des Kollektors ist normal.
Den Kollektor in einer Fachwerkstätte überschleifen
lassen, wenn der Bürstenverschleiß zu schnell
erscheint.
7703B
A
E
D
F
(Fortsetzung auf Seite 11)
C
B
01227
