Graco Mark V SpackMax 245622 Reparatur
  1. Anleitungen
  2. Marken
  3. Graco Anleitungen
  4. Spritzpistolen, Düsen & Spritzen
  5. Mark V SpackMax 245622
  6. Reparatur

Graco Mark V SpackMax 245622 Reparatur

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

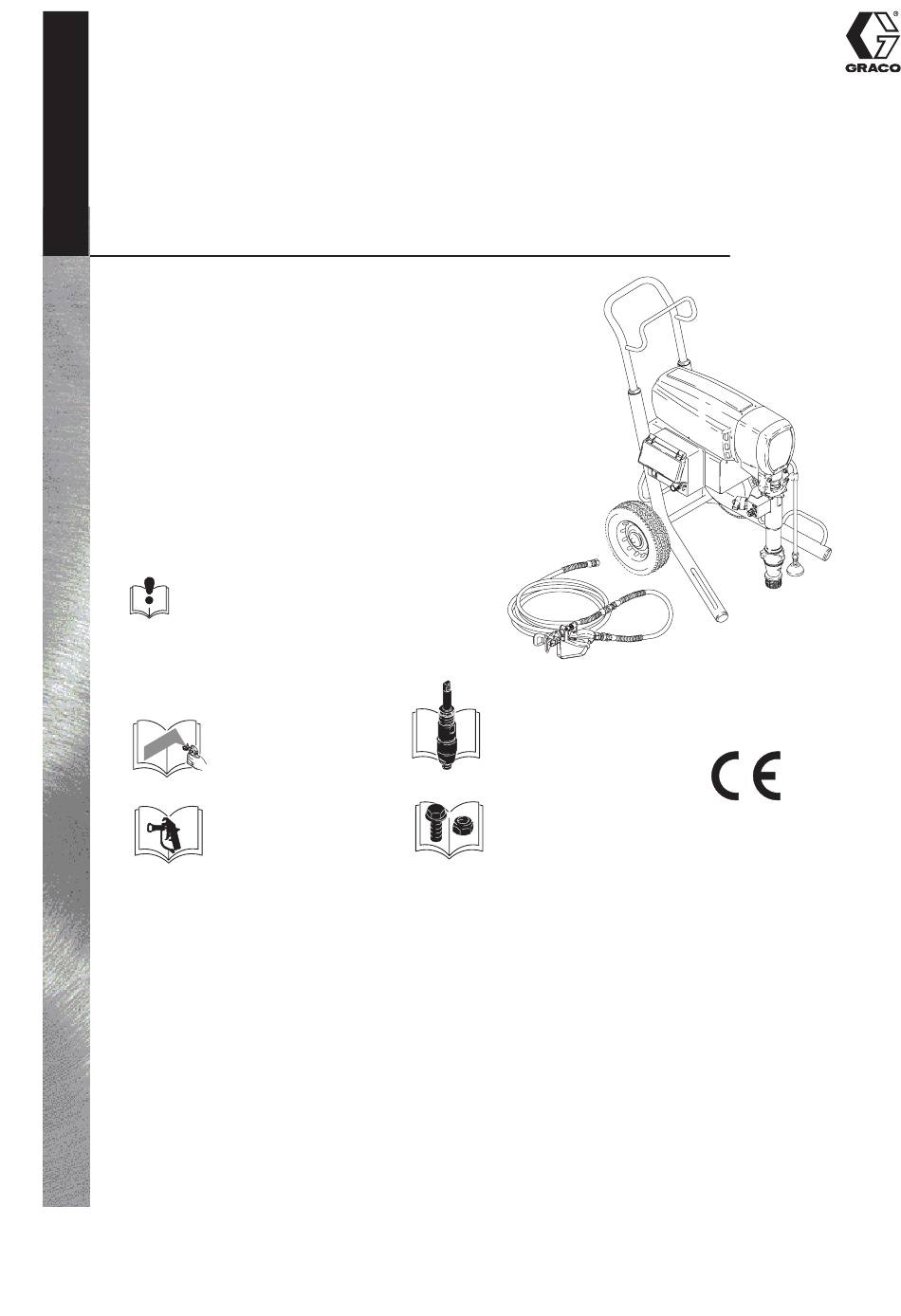

Reparatur
Mark V SpackMaxt
220-240 VAC
Airless Struktur-Spritzgeräte
Zulässiger Betriebsüberdruck 138 bar (14 MPa)
Modell 245622

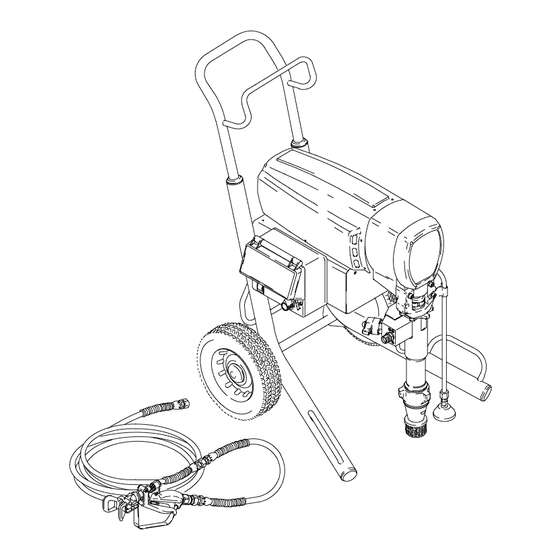

Spritzgerät, Schlauch, Düsen und Pistole
Modell 245623
Spritzgerät
Warnhinweise und Anleitungen lesen.
Verwandte
Betriebsanleitungen
. . . . . . .
309492
Betrieb
. . . . . . .
309495
Spritzpistole
Warnungen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
GRACO N.V.; Industrieterrein - Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - Fax: 32 89 770 777
ECOPYRIGHT 2002, GRACO INC.
'
Pumpe
Teile

Inhaltsverzeichnis

. . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . .
309277
. . . . . . .
309494
2
3
4
5
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
10
12
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE
309493G
Ausgabe A
ti2094a
245622
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
14
18
19
21
22

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco Mark V SpackMax 245622

Inhaltszusammenfassung für Graco Mark V SpackMax 245622

  • Seite 1: Inhaltsverzeichnis

    ....BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777...
  • Seite 2 WARNUNG WAARSCHUWING Brand- und Explosionsgefahr: Dämpfe von Lösemitteln und Lack- Gevaar van brand en explosie: Dampen van oplosmiddel en verf kunnen tot ontbranding komen of exploderen. en können sich entzünden oder explodieren. Durch folgende Punkte kann die Brand- und Explosionsgefahr Om brand en explosie te voorkomen: DWerk alleen in een bijzonder goed geventileerde ruimte.

  • Seite 3: Gerätekomponenten Und Funktionen

    Gerätekomponenten und Funktionen Druckanzeige Druckentlastungsventil Ein-/Aus-Schalter ti2094a Druckregler Abzugssperre 309493...

  • Seite 4: Allgemeine Reparaturinformationen

    Allgemeine Reparaturinformationen Druckentlastung VORSICHT WARNUNG Um die Gefahr einer Fehlfunktion der Druckkontrolle zu verringern: GEFAHR DURCH D Eine Nadelzange zum Abziehen der Kabel verwenden. MATERIALEINSPRITZUNG Niemals am Kabel selbst, sondern nur am Stecker Der Systemdruck muß manuell entlastet ziehen. werden, damit das System nicht unerwartet D Kabelstecker richtig zusammenstecken.

  • Seite 5: Erdung

    Erdung WARNUNG Eine falsche Installation oder Änderung des Erdungs- steckers kann Elektroschocks, Brand oder Explosion verursachen und schwere oder tödliche Verletzungen nach sich ziehen. Alle Modelle müssen an einer geerdeten Steckdose angeschlossen werden. Die Versorgungsspannung muß 50/60 Hz besitzen und eine Ampere-Leistung aufweisen, die gleich oder größer ist als jene des Spritzgeräts.

  • Seite 6: Fehlersuche

    Fehlersuche Druck entlasten; Seite 4. ZU ÜBERPRÜFENDE BEREICHE PROBLEM WAS IST ZU TUN Wenn Prüfung OK, zum nächsten Punkt gehen Wenn Prüfung nicht OK, diese Spalte lesen 1. Prüfen, ob Fehlercodes am Digital-Display angezeigt 1. Wenn ein Fehlercode (E=0X) angezeigt wird, die Motor arbeitet nicht werden.
  • Seite 7 Fehlersuche ZU ÜBERPRÜFENDE BEREICHE PROBLEM WAS IST ZU TUN Wenn Prüfung OK, zum nächsten Punkt gehen Wenn Prüfung nicht OK, diese Spalte lesen 1. Spritzdüse verschlissen. 1. Warnhinweise unter Druckentlastung Geringer oder unregelmäßiger befolgen, dann Düse auswechseln. Im Materialausstoß Handbuch der Sprühpistole oder der Düse nachlesen.
  • Seite 8 Fehlersuche ZU ÜBERPRÜFENDE BEREICHE ART DES PROBLEMS WAS IST ZU TUN Wenn Prüfung OK, zum nächsten Punkt gehen Wenn Prüfung nicht OK, diese Spalte lesen 1. Zulässige Stromstärke überschritten. 1. Auf anderen Stromkreis mit weniger Last Hauptsicherung springt heraus umschalten. 2.

  • Seite 9: Vorbereitung

    Leerlaufprüfung Vorbereitung Durchgängigkeitstest für Anker, Bürsten und Motorwicklung Abb. 1. Motorkabel (Positionen 1 und 2) mit dem Gefahr durch Elektroschock; Testkabel verbinden. Lüfterflügel mit der Hand ca. Seite 4. zwei Umdrehungen pro Sekunde drehen. Bei ungleichem oder keinem Drehwiderstand sind Zur Prüfung der elektrischen Durchgängigkeit von Anker, folgende Teile zu überprüfen: gebrochene Bürsten- Motorwindungen und Bürsten:...

  • Seite 10: Motorbürste Auswechseln

    Motorbürste auswechseln Abb. 3. Federclip 110816 (A) hineindrücken, um die Motorbürsten ausbauen Haken (B) vom Bürstenhalter (C) zu lösen. Den Feder- clip herausziehen. HINWEIS: Bürsten auswechseln, die kürzer als 13 mm sind. Die Bürsten nutzen sich an beiden Seiten des Motors unterschiedlich ab;...

  • Seite 11: Motorbürsten Installieren

    Motorbürste auswechseln 12. Vorgang auf der anderen Seite wiederholen. Motorbürsten installieren VORSICHT 13. Bürsten testen. Beim Installieren der Bürsten alle Anweisungen sorgfältig befolgen, um Beschädigungen von Teilen zu vermeiden. Verbindungsstangenstift entfernen. Abb. 4. Neue Bürste (G) mit Kabel in langem Schlitz (J) Bei ausgeschaltetem Spritzgerät den Druck- des Bürstenhalters (C) einbauen.

  • Seite 12: Ein-/Aus-Schalter Auswechseln

    Ein-/Aus-Schalter auswechseln Ausbau Installation EIN/AUS-Schalter (86) soweit in die Bedienungs- Druck entlasten; Seite 4. konsole (67) schieben, bis die inneren Nasen ein- rasten. 5 Minuten warten, damit sich die gespeicherte Spannung entladen kann. Die vier Drähte (A) wieder am EIN-/AUS-Schalter anschließen.

  • Seite 13: Schaltplan

    220 – 240 VAC ti2112a Kabelerdung Schaltplan Ein-/Aus- Schalter, Pos. 86 Filter Schwarz Schwarz Braun Schwarz Schwarz Blau Display Grün/Gelb Steuerkarte, Pos. 112 Grün/Gelb Blau 1 2 3 4 5 6 Braun Orange Kondensator, Pos. 143 Grau Drucksensor, Pos. 68 Schwarz (–) Netzkabel, Pos.

  • Seite 14: Reparatur Der Druckkontrolle

    Reparatur der Druckkontrolle Motor-Steuerkarte D Kabel (D) zum Potentiometer. Ausbau D Kabel zum Filter (152 oder 156). Druck entlasten; Seite 4. Alle losen Drähte so verlegen, daß keine Drähte mit den- Leistungswiderständen in Berührung kommen können. 5 Minuten warten, damit sich Gehäuse (58) mit zwei Schrauben (108) installieren.

  • Seite 15: Gespeicherte Daten

    Reparatur der Druckkontrolle Gespeicherte Daten Die SmartControl-Steuerung speichert Daten, die bei der Fehlersuche und Wartung hilfreich sind. Zum Betrachten dieser gespeicherten Daten am Digital-Display ist wie folgt vorzugehen: Display-Taste etwa 1 Sekunde nach dem Einschalten des Spritzgeräts loslassen. Druck entlasten; Seite 4. Nummer des Spritzmodells (SPAC) wird ein paar Sekunden lang angezeigt, danach wird der Datenpunkt 1 angezeigt.
  • Seite 16 Reparatur der Druckkontrolle Meldungen am Digital-Display Ist keine Anzeige sichtbar, bedeutet dies nicht, daß kein Druck im Spritzgerät vorhanden ist. Druck vor dem Reparieren entlasten; siehe Seite 4. Nach dem Ziehen des Netzsteckers 5 Minuten warten, damit sich die aufgebaute Spannung entladen kann.
  • Seite 17 Reparatur der Druckkontrolle Drucksensor Druckeinstellpotentiometer Ausbau Ausbau Druck entlasten; Seite 4. Druck entlasten; Seite 4. 5 Minuten warten, damit sich 5 Minuten warten, damit sich die gespeicherte Spannung die gespeicherte Spannung entladen kann. entladen kann. Abb. 5. Vier Schrauben (60) und Druckkontroll- Abb.

  • Seite 18: Getriebegehäuse Auswechseln

    Getriebegehäuse auswechseln Die vier Schrauben (19) und Scheiben (17) und das VORSICHT Lagergehäuse (126) aus dem Getriebegehäuse (78) entfernen. Beim Entfernen des Getriebegehäuses (78) nicht den Zahnradblock (77) fallenlassen. Der Zahnradblock kann Die zwei Schrauben (20) und Scheiben (15) entfernen an der vorderen Motorglocke oder dem Getriebegehäuse und das Getriebegehäuse (78) vom Motor (75) befestigt bleiben.

  • Seite 19: Motor Auswechseln

    Motor auswechseln Die vier Schrauben (60) und die Abdeckung (49) Ausbau entfernen. Kabel (B) von der Steuerkarte (112) abziehen. Druck entlasten; Seite 4. Die beiden unteren Schrauben (108) und die Platte (67) entfernen. 5 Minuten warten, damit sich Die zwei oberen Schrauben (108) und das Steuerungs- die gespeicherte Spannung gehäuse (58) entfernen.
  • Seite 20 Motor auswechseln Abb. 5. Orangefarbenes Kabel an +-Klemme des Installation Kondensators (143) anschließen, und graues Kabel an –-Klemme des Kondensators (143) anschließen. Orangefarbenes Kabel an Klemme 3 und graues Das Motorkabel (J) durch den Schlitz im Rahmen und Kabel an Klemme 4 des Motorsteckers (J) anschließen. der Dichtung (137) hineinführen.

  • Seite 21: Pumpe Ausbauen

    Abb. 11. Mit einem Plastikhammer fest auf die Sicherungs- mutter klopfen, um sie zu lösen. Pumpe abschrauben. Abb. 13 ti2117a Abb. 14. Packungsmutter mit Graco TSL-Flüssigkeit durch eine der Schlitze füllen, bis die Flüssigkeit oben auf die Dichtung fließt. ti2116a Abb.

  • Seite 22: Technische Daten

    Die in dieser Dokumentation enthaltenen Daten entsprechen dem Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten. Verkaufsstellen: Minneapolis, MN; Plymouth Auslandsstellen: Belgien; China; Japan; Korea GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777...
