Betrieb
™
DutyMax
Spritzgeräte
- Nicht zum Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen -
Modelle: 24M054 (EH200DI), 24M055 (GH200DI), 24M056 (EH300DI), 24M057 (GH300DI)
Zulässiger Betriebsüberdruck 3300 psi (22,8 MPa, 228 bar)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen
in dieser Anleitung aufmerksam durch.
Bewahren Sie diese Anleitungen zum späteren
Nachschlagen auf.
Informationen zu den Modellen siehe Seite 3.
3A2247
311845
3A2248
308491 - Blaue Texturpistole
309495 - Inline-Texturpistole
Hydraulische
- Anwendung nur durch geschultes Personal -
3A2453A
DE
ti18188a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco DutyMax 24M054
Inhaltszusammenfassung für Graco DutyMax 24M054

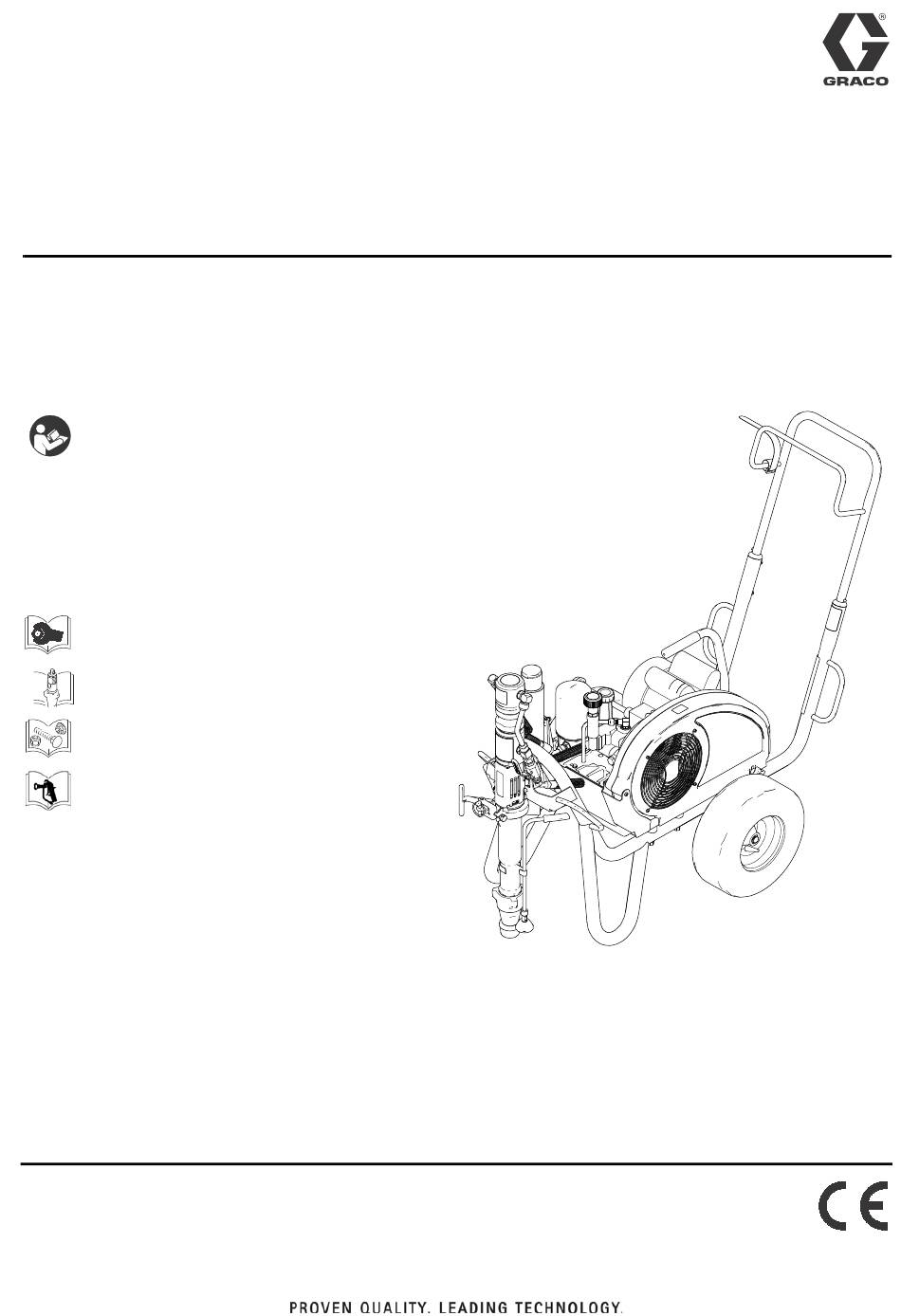

- Seite 1 Betrieb ™ DutyMax Hydraulische 3A2453A Spritzgeräte - Anwendung nur durch geschultes Personal - - Nicht zum Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen - Modelle: 24M054 (EH200DI), 24M055 (GH200DI), 24M056 (EH300DI), 24M057 (GH300DI) Zulässiger Betriebsüberdruck 3300 psi (22,8 MPa, 228 bar) Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
Elektromotor austauschen ... . . 11 Graco-Standardgarantie ....24 Komplette Systemvorbereitung ... . . 12... -
Seite 3: Modelle
Modelle Modelle EH300DI GH200DI GH300DI EH200DI INLINE-SPRITZPISTOLE 240 V AC BLAUE 3/8 Zoll x 12 Zoll 400 V AC SPRITZPISTOLE 50 Hz WIPPENDSCHLAUCH 50 Hz Φ Φ 1/4 Zoll x 3 Fuß 1/2 Zoll x 50 Fuß WIPPENDSCHLAUCH SCHLAUCH 3/8 Zoll x 50 Fuß SCHLAUCH ✔... -
Seite 4: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 5 Warnhinweise WARNUNG BRAND- UND EXPLOSIONSGEFAHR Entflammbare Dämpfe im Arbeitsbereich, wie Lösungsmittel- und Lackdämpfe, können explodieren oder sich entzünden. So verringern Sie die Brand- und Explosionsgefahr: • Gerät nur in gut belüfteten Bereichen verwenden. • Mögliche Zündquellen, wie z. B. Kontrollleuchten, Zigaretten, Taschenlampen und Kunststoff-Abdeckfolien (Gefahr statischer Elektrizität), beseitigen.
- Seite 6 Warnhinweise WARNUNG GEFAHR DURCH STROMSCHLAG Dieses Gerät muss geerdet sein. Falsche Erdung oder Einrichtung sowie eine falsche Verwendung des Systems kann einen Stromschlag verursachen. • Schalten Sie vor dem Durchführen von Wartungsarbeiten immer den Netzschalter aus und ziehen Sie den Netzstecker. •...
- Seite 7 Warnhinweise WARNUNG GEFAHR DURCH DRUCKBEAUFSCHLAGTE ALUMINIUMTEILE Die Verwendung von Materialien in unter Druck stehenden Geräten, die nicht mit Aluminium kompatibel sind, können zu schwerwiegenden chemischen Reaktionen und zum Bruch der Geräte führen. Eine Nichtbeachtung dieser Warnung kann zum Tod, schweren Verletzungen oder Sachschäden führen. •...
-
Seite 8: Kennzeichnung Der Komponenten
Kennzeichnung der Komponenten Kennzeichnung der Komponenten bar/MP 1 Hydraulikölkappe Motorregler 2 Steuerung über Ein/Aus-Schalter für Drucküberwachungssensor Elektromotor 3 Hydraulikpumpenventil Abzugssperre 4 ProConnect 10 Seriennummernschild 5 Unterpumpe 11 Entlüftungsventil 6 Motor-EIN/AUS-Schalter 12 Manometer 3A2453A... -
Seite 9: Vorgehensweise Zur Druckentlastung
Vorgehensweise zur Druckentlastung Vorgehensweise zur Druckentlastung 3. Druck auf den niedrigsten Wert einstellen. Die Pistole in den Eimer abziehen, um den Druck zu entlasten. GEFAHR DURCH STROMSCHLAG MIT HOCHSPANNUNG Dieses Gerät wird mit Hochspannung betrieben. Berühren der Hochspannungsteile des Geräts und falsche Erdung, Einrichtung oder Verwendung des Systems kann schwere oder tödliche Verletzungen zur Folge haben. -
Seite 10: Spannungsversorgung
Spannungsversorgung Spannungsversorgung Stecker nicht verändern! Eine Manipulation des Steckers führt zum Erlöschen der Garantie. Spritzgeräte nicht in Betrieb nehmen, wenn der Erdungsstift des Netzkabels beschädigt ist. GEFAHR DURCH STROMSCHLAG MIT Einphasig Dreiphasig HOCHSPANNUNG Dieses Gerät wird mit Hochspannung betrieben. Berühren der Hochspannungsteile des Geräts und falsche Erdung, Einrichtung oder Verwendung des Systems kann schwere oder tödliche Verletzungen zur Folge haben. -
Seite 11: Einrichtung
Einrichtung Einrichtung 3. Riemenschutz abheben. Benzin- oder Elektromotor kippen. Riemen entfernen. Benzin- oder Elektromotor ausbauen. Tabelle Probe GEFAHR DURCH STROMSCHLAG MIT HOCHSPANNUNG Dieses Gerät wird mit Hochspannung betrieben. Berühren der Hochspannungsteile des Geräts und falsche Erdung, Einrichtung oder Verwendung des Systems kann schwere oder tödliche Verletzungen zur Folge haben. -
Seite 12: Komplette Systemvorbereitung
Ungefährer Füllstand ti5390a 7. Hydraulikölstand kontrollieren. Nur 3. Adapter und Wippendschlauch am anderen Ende Graco-Hydrauliköl, ISO 46, 169236 (5 Gal/ des Airless-Schlauchs anbringen. 18,9 Liter) oder 207428 (1 Gal/3,8 Liter) einfüllen. Der Hydrauliköltank fasst 1,25 Gallonen (4,75 Liter). Sicherheitsbereich (kalt) 4. -
Seite 13: Inbetriebnahme (Modelle Mit Benzinmotor)
Inbetriebnahme (Modelle mit Benzinmotor) Inbetriebnahme (Modelle mit Benzinmotor) 5. Kraftstofftank füllen. Tabelle Probe 1. Saugschlauch in einen geerdeten Metalleimer geben, der teilweise mit Spülflüssigkeit gefüllt ist. Erdungsdraht am Eimer und einem guten Erdungspunkt befestigen. ti5242a 6. Den Motor starten. a. Den Kraftstoffhahn öffnen. ti9692a 2. - Seite 14 Inbetriebnahme (Modelle mit Benzinmotor) e. Starterseil ziehen. ti18198a 10. Pistole gegen einen geerdeten Spüleimer aus ti5263a Metall drücken. Pistole abziehen und den Nach dem Starten des Motors den Choke Materialdruck langsam erhöhen, bis die Pumpe gleichmäßig läuft. öffnen. ti5264a g. Den Gashebel auf die gewünschte ti5272a Geschwindigkeit einstellen.
-
Seite 15: Inbetriebnahme (Modelle Mit Elektromotor)
Inbetriebnahme (Modelle mit Elektromotor) Inbetriebnahme (Modelle mit Elektromotor) 4. Kabel in die Steckdose stecken. Für Drehstrom- Elektromotoren: Falls das rote Licht für die Phasenfolge aufleuchtet, Stecker aus Tabelle Probe GEFAHR DURCH STROMSCHLAG MIT der Steckdose ziehen und die Schraube der HOCHSPANNUNG Phasenfolge um 180°... - Seite 16 Inbetriebnahme (Modelle mit Elektromotor) 7. Den Druck weit genug erhöhen, damit der 11. Unterpumpe in einen Eimer mit Spritzmaterial Hydraulikmotor startet. Flüssigkeit 15 Sekunden geben. lang zirkulieren lassen. Dann den Druck verringern und das Entlüftungsventil waagerecht stellen. ti5253b 8. Abzugssperre der Spritzpistole auf OFF stellen. ti9695a 12.
-
Seite 17: Umkehrdüse Und Düsenschutz
Umkehrdüse und Düsenschutz Umkehrdüse und Reinigung verstopfter Düsenschutz Düsen Tabelle Probe Tabelle Probe ™ 1. Abzug loslassen und Abzugssicherung verriegeln 1. Mit der Spritzdüse (A) OneSeal (B) in die (auf ON stellen). Umkehrdüse umdrehen. Abzugssperre (C) einführen. Abzugssperre entriegeln und Pistole abziehen, um die Verstopfung zu beseitigen. -
Seite 18: Reinigung
Reinigung Reinigung 5. Die Unterpumpe aus dem Farbeimer nehmen und in die Spülflüssigkeit legen. Wasser für Farbe auf Wasserbasis und Lösungsbenzin für Farbe auf Ölbasis verwenden. Tabelle Probe GEFAHR DURCH STROMSCHLAG MIT HOCHSPANNUNG Dieses Gerät wird mit Hochspannung betrieben. Berühren der Hochspannungsteile des Geräts und falsche Erdung, Einrichtung oder Verwendung des Systems kann schwere oder tödliche Verletzungen zur ti9692a... - Seite 19 Reinigung 10. Entlüftungshahn nach unten drehen und 15. Entlüftungsventil schließen. Pistole in den Spülflüssigkeit ca. 20 Sekunden lang zirkulieren Spüleimer abziehen, um das Material aus dem lassen, um das Spülrohr zu reinigen. Schlauch zu beseitigen. Entlüftungsventil öffnen. ti2713a ti52 1b 20 SEKUNDEN ABFALL ti5266b...
-
Seite 20: Fehlerbehebung
Einphasenmotoren: Den EIN/AUS-Schalter auf ON stellen. Drehstrommotoren: Schalter ON drücken. Stromversorgung falsch Von einem ausgebildeten Elektriker oder einer autorisierten Graco-Reparaturwerkstatt untersuchen und reparieren lassen. Siehe Technische Daten“, Seite 22. Falsche Einstellung der Stromstärke am Von einem ausgebildeten Elektriker oder einer autorisierten... - Seite 21 Materialbehälter fast oder ganz leer Materialbehälter auffüllen. Hydraulikpumpe läuft zu laut Hydraulikflüssigkeitspegel zu niedrig Spritzgerät ausschalten. Hydrauliköl nachfüllen*. Luft in den Hydraulikleitungen Leitungen entlüften. Siehe Reparaturhandbuch. *Hydraulikölstand häufig überprüfen. Der Hydraulikölstand darf niemals zu stark absinken. Nur von Graco zugelassenes Hydrauliköl verwenden. 3A2453A...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Motorleistung Max. Doppelhübe Maximaler Fassungsvermögen Spannung, Maximale Materialeinlass Förderleistung Materialauslass pro Gallone Spritzgerät Druck psi Hydraulikbehälter Stromstärke Düsengröße Zoll Schlauchanschluss (Farbe) in gpm Zoll [npsm (m)] (bar) in Gallonen (Liter) Spannung Phase (Farbe) [npsm (m)] [npt (f)] (kW) (l/min) (Farbe) -
Seite 23: Hinweise
Hinweise: Hinweise: 3A2453A... -
Seite 24: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
