5
Einstellschraube
Sicherungsmutter B
Sicherungsmutter A
Sicherungsschraube
3573M-0506-020E
Getriebeöl
- Stellen Sie sicher, dass Sie Öl in der vorgeschriebenen Qualität und Menge nachfül-
len. Ein zu niedriger Ölstand bzw. die falsche Ölqualität führt zu Leistungseinbußen
und kann das Getriebe dauerhaft beschädigen.
HINWEIS
Vorgeschriebene Ölqualität und -menge: siehe „Kraftstoff- und Schmiermitteltabelle" (Seite
44)
Ablassschraube
3572M-0506-030E

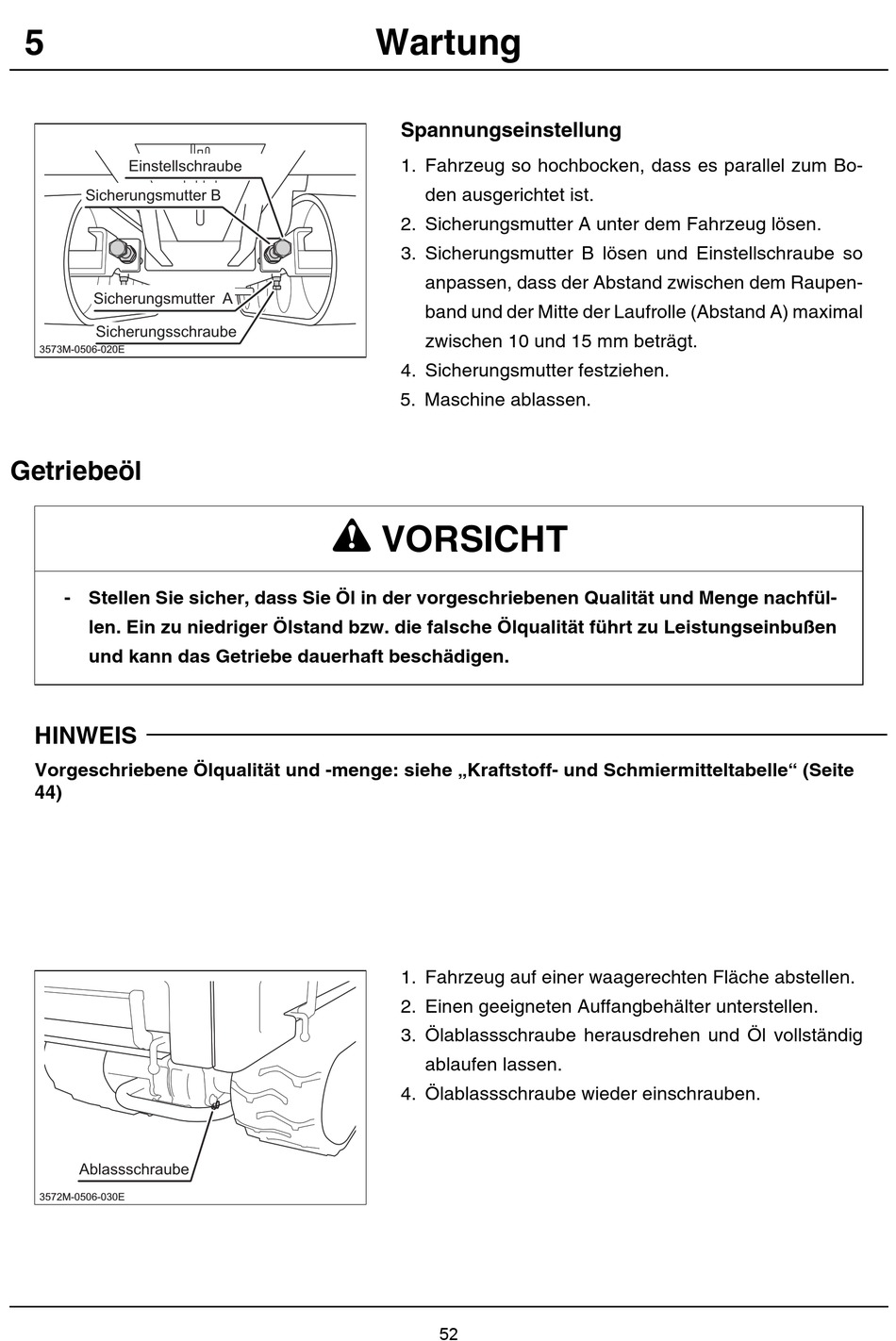

Wartung
Spannungseinstellung
1. Fahrzeug so hochbocken, dass es parallel zum Bo-
den ausgerichtet ist.
2. Sicherungsmutter A unter dem Fahrzeug lösen.
3. Sicherungsmutter B lösen und Einstellschraube so
anpassen, dass der Abstand zwischen dem Raupen-
band und der Mitte der Laufrolle (Abstand A) maximal
zwischen 10 und 15 mm beträgt.
4. Sicherungsmutter festziehen.
5. Maschine ablassen.
n
VORSICHT
1. Fahrzeug auf einer waagerechten Fläche abstellen.
2. Einen geeigneten Auffangbehälter unterstellen.
3. Ölablassschraube herausdrehen und Öl vollständig
ablaufen lassen.
4. Ölablassschraube wieder einschrauben.
52
