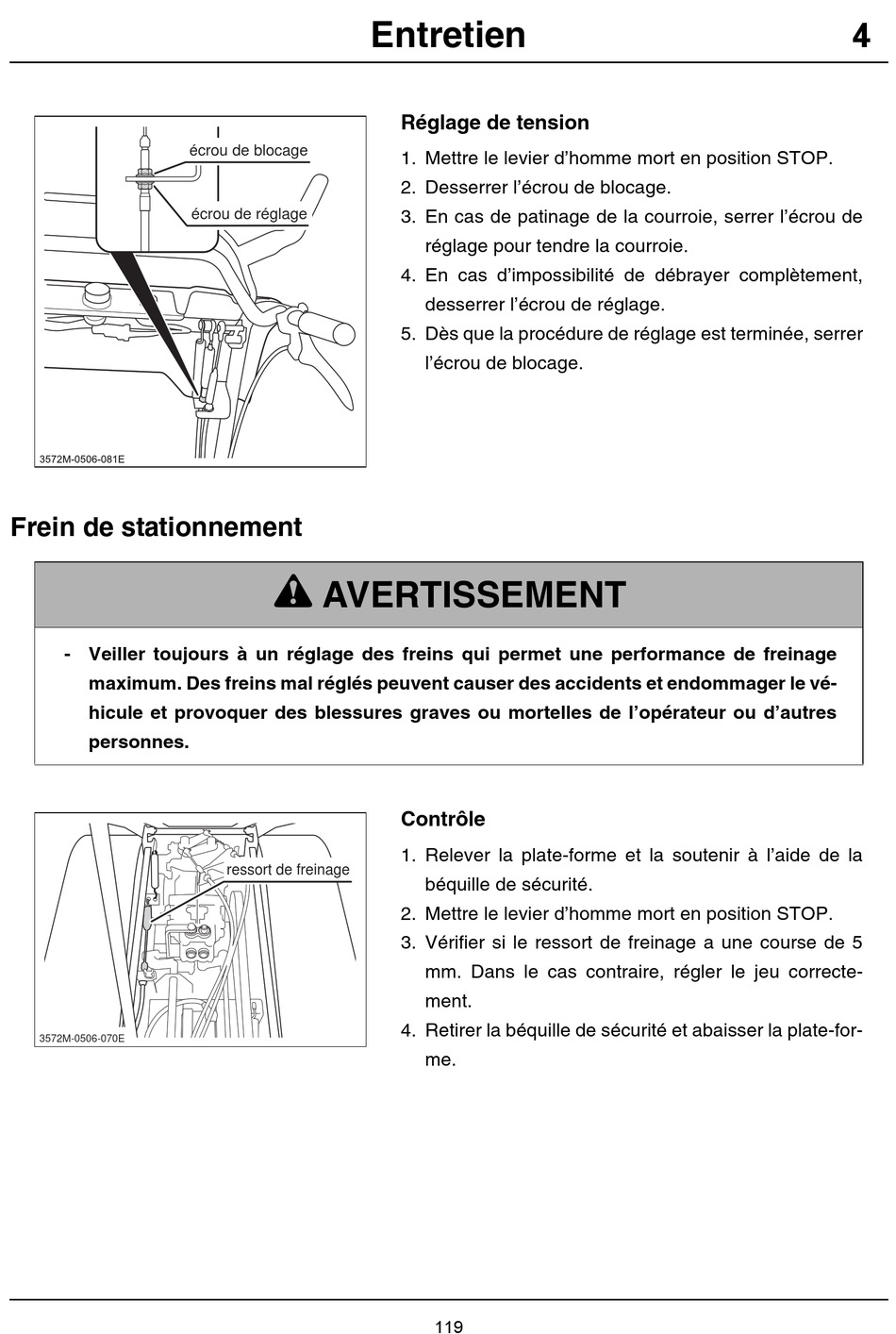

Frein de stationnement

- Veiller toujours à un réglage des freins qui permet une performance de freinage
maximum. Des freins mal réglés peuvent causer des accidents et endommager le vé-
hicule et provoquer des blessures graves ou mortelles de l'opérateur ou d'autres
personnes.
3572M-0506-070E
écrou de blocage
écrou de réglage
n
AVERTISSEMENT
ressort de freinage
Entretien
Réglage de tension
1. Mettre le levier d'homme mort en position STOP.
2. Desserrer l'écrou de blocage.
3. En cas de patinage de la courroie, serrer l'écrou de
réglage pour tendre la courroie.
4. En cas d'impossibilité de débrayer complètement,
desserrer l'écrou de réglage.
5. Dès que la procédure de réglage est terminée, serrer
l'écrou de blocage.
Contrôle
1. Relever la plate-forme et la soutenir à l'aide de la
béquille de sécurité.
2. Mettre le levier d'homme mort en position STOP.
3. Vérifier si le ressort de freinage a une course de 5
mm. Dans le cas contraire, régler le jeu correcte-
ment.
4. Retirer la béquille de sécurité et abaisser la plate-for-
me.
119
4
