An- Und Abbau Von Schutzverkleidungen; Haube - CanyCom BP 419 Betriebsanleitung

5

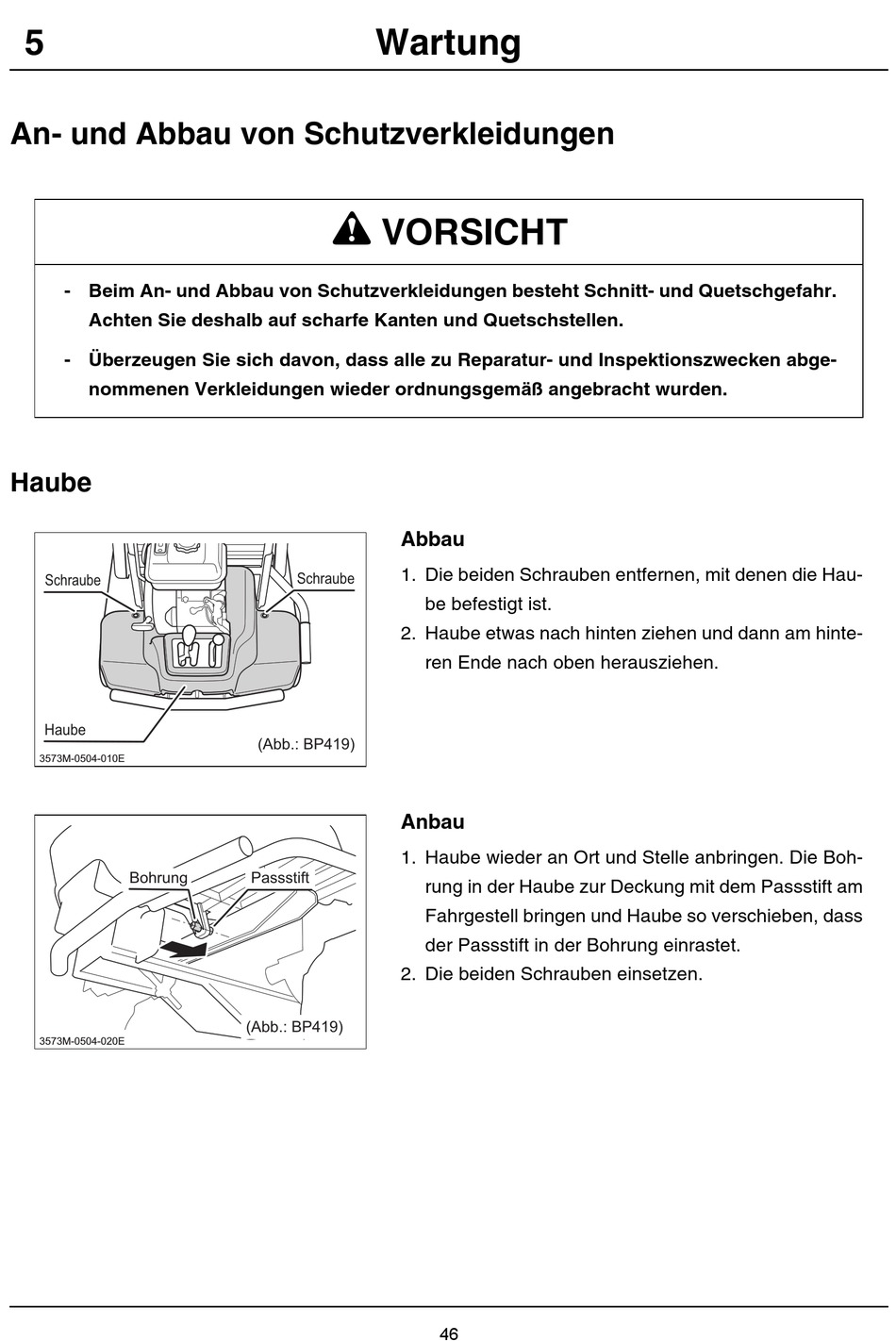

An- und Abbau von Schutzverkleidungen

- Beim An- und Abbau von Schutzverkleidungen besteht Schnitt- und Quetschgefahr.
Achten Sie deshalb auf scharfe Kanten und Quetschstellen.
- Überzeugen Sie sich davon, dass alle zu Reparatur- und Inspektionszwecken abge-
nommenen Verkleidungen wieder ordnungsgemäß angebracht wurden.

Haube

Schraube
Haube
3573M-0504-010E
Bohrung
3573M-0504-020E
Wartung
n
VORSICHT
Abbau
1. Die beiden Schrauben entfernen, mit denen die Hau-
Schraube
2. Haube etwas nach hinten ziehen und dann am hinte-
(Abb.: BP419)
Anbau
1. Haube wieder an Ort und Stelle anbringen. Die Boh-
Passstift
2. Die beiden Schrauben einsetzen.
(Abb.: BP419)
be befestigt ist.
ren Ende nach oben herausziehen.
rung in der Haube zur Deckung mit dem Passstift am
Fahrgestell bringen und Haube so verschieben, dass
der Passstift in der Bohrung einrastet.
46
