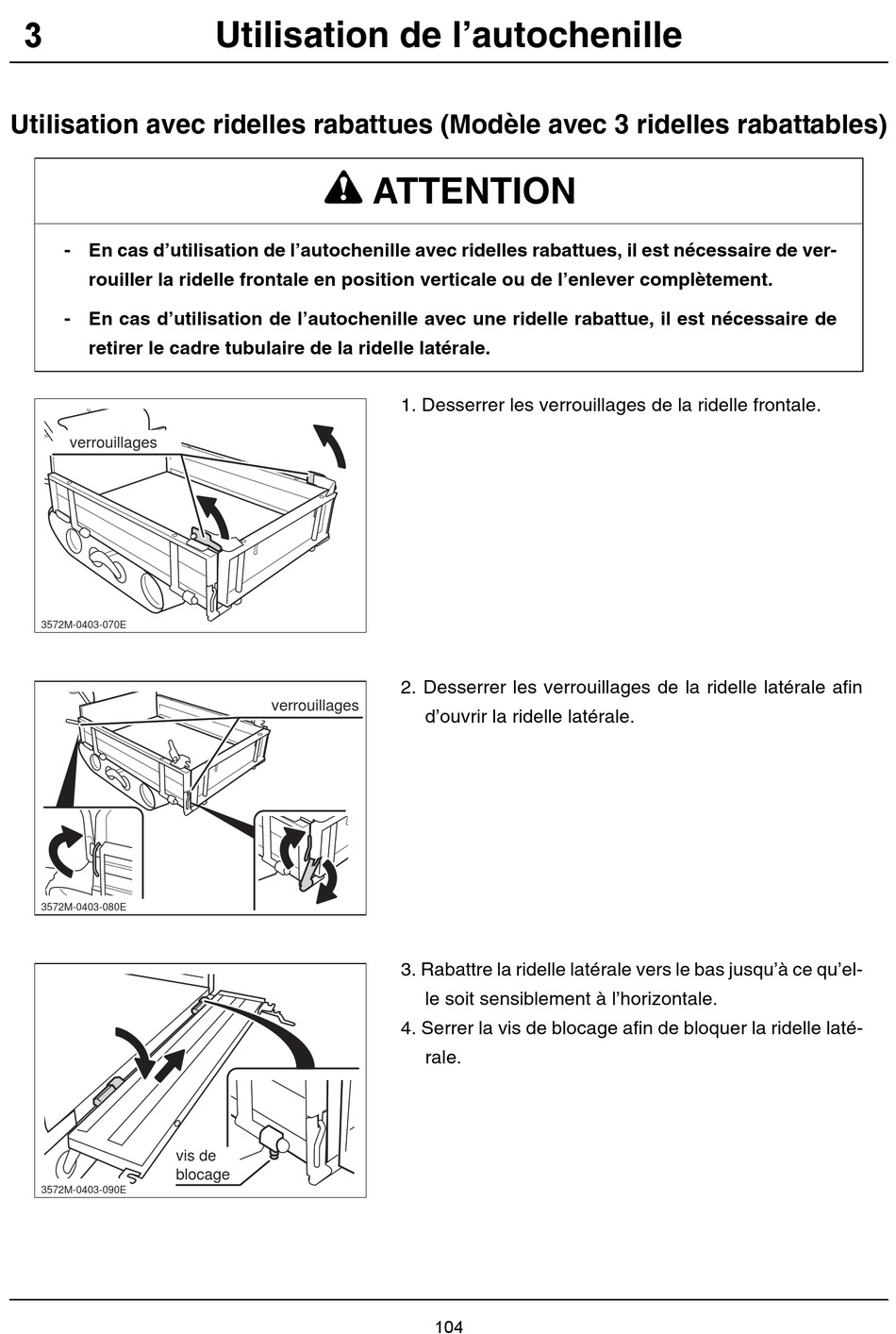

Utilisation avec ridelles rabattues (Modèle avec 3 ridelles rabattables)
- En cas d'utilisation de l'autochenille avec ridelles rabattues, il est nécessaire de ver-
rouiller la ridelle frontale en position verticale ou de l'enlever complètement.
- En cas d'utilisation de l'autochenille avec une ridelle rabattue, il est nécessaire de
retirer le cadre tubulaire de la ridelle latérale.
verrouillages
3572M-0403-070E
3572M-0403-080E
vis de
blocage
3572M-0403-090E
Utilisation de l'autochenille
n
ATTENTION
verrouillages
1. Desserrer les verrouillages de la ridelle frontale.
2. Desserrer les verrouillages de la ridelle latérale afin
d'ouvrir la ridelle latérale.
3. Rabattre la ridelle latérale vers le bas jusqu'à ce qu'el-
le soit sensiblement à l'horizontale.
4. Serrer la vis de blocage afin de bloquer la ridelle laté-
rale.
