Montage Et Démontage De Carters De Protection; Capot - CanyCom BP 419 Betriebsanleitung

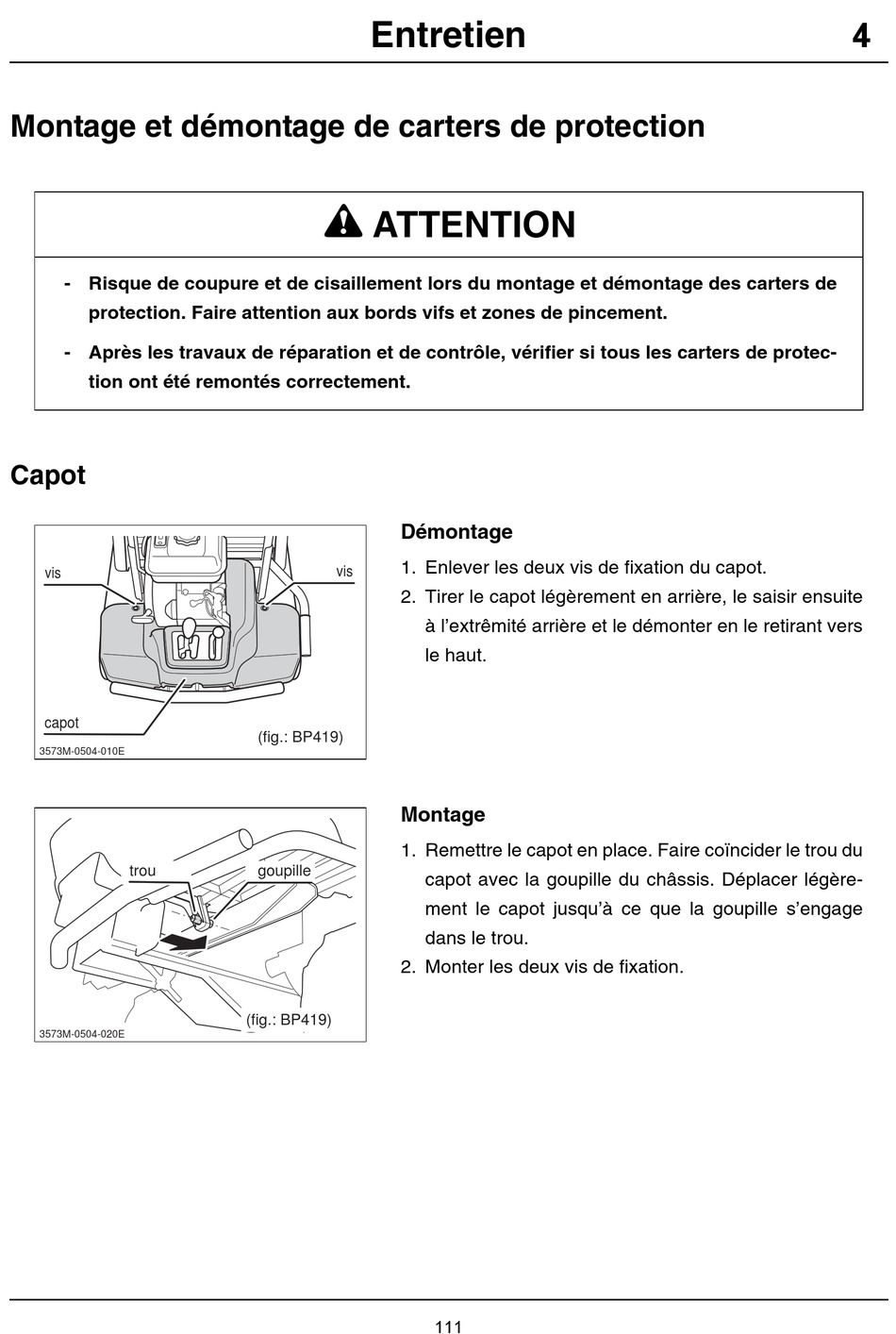

Montage et démontage de carters de protection
- Risque de coupure et de cisaillement lors du montage et démontage des carters de
protection. Faire attention aux bords vifs et zones de pincement.
- Après les travaux de réparation et de contrôle, vérifier si tous les carters de protec-
tion ont été remontés correctement.

Capot

vis
capot
3573M-0504-010E
trou
3573M-0504-020E
Entretien
n
ATTENTION
Démontage
1. Enlever les deux vis de fixation du capot.
vis
2. Tirer le capot légèrement en arrière, le saisir ensuite
(fig.: BP419)
Montage
1. Remettre le capot en place. Faire coïncider le trou du
goupille
2. Monter les deux vis de fixation.
(fig.: BP419)
à l'extrêmité arrière et le démonter en le retirant vers
le haut.
capot avec la goupille du châssis. Déplacer légère-
ment le capot jusqu'à ce que la goupille s'engage
dans le trou.
111
4
