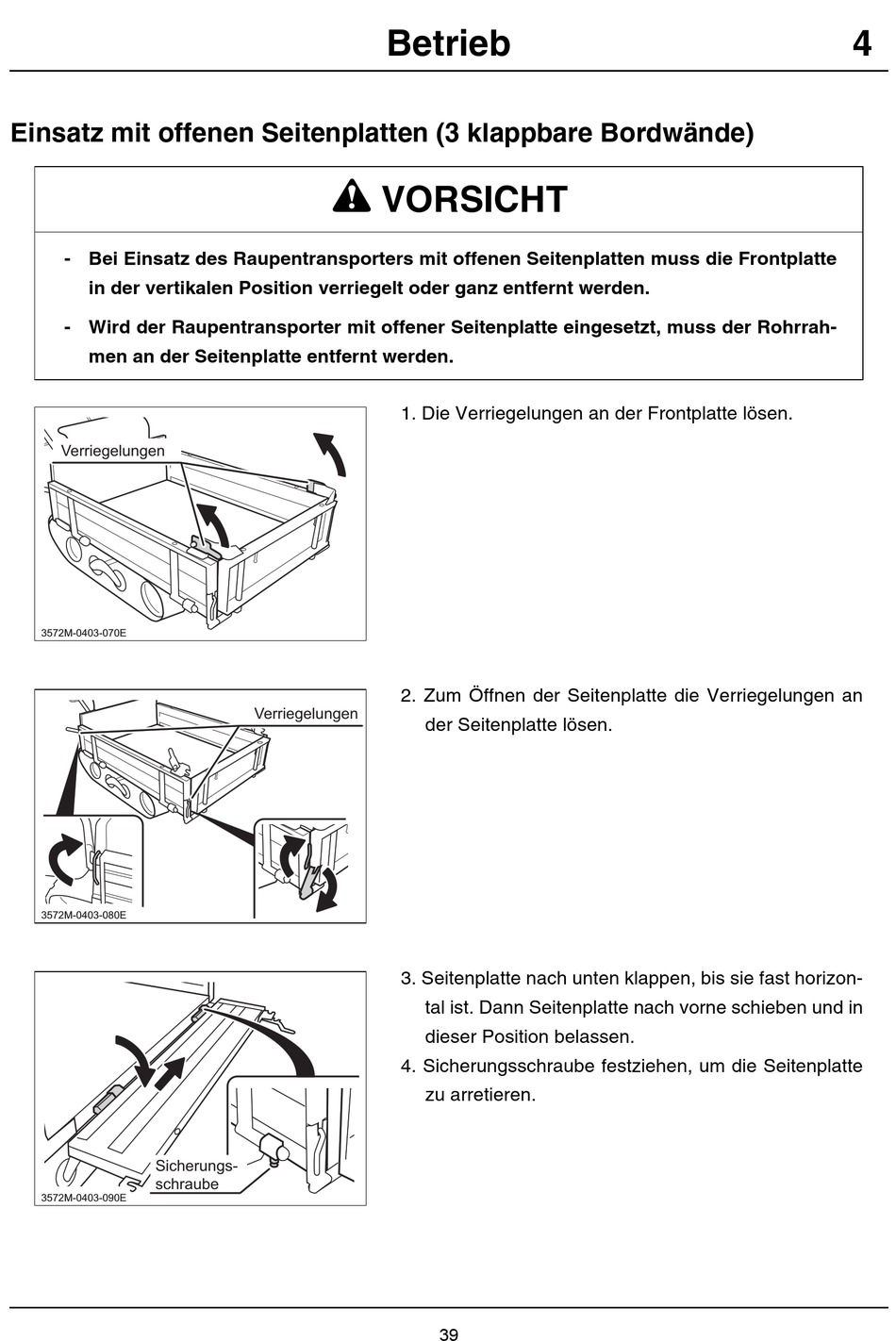

Einsatz mit offenen Seitenplatten (3 klappbare Bordwände)
- Bei Einsatz des Raupentransporters mit offenen Seitenplatten muss die Frontplatte
in der vertikalen Position verriegelt oder ganz entfernt werden.
- Wird der Raupentransporter mit offener Seitenplatte eingesetzt, muss der Rohrrah-
men an der Seitenplatte entfernt werden.
Verriegelungen
3572M-0403-070E
3572M-0403-080E
Sicherungs-
schraube
3572M-0403-090E
Betrieb
n
VORSICHT
1. Die Verriegelungen an der Frontplatte lösen.
2. Zum Öffnen der Seitenplatte die Verriegelungen an
Verriegelungen
3. Seitenplatte nach unten klappen, bis sie fast horizon-
4. Sicherungsschraube festziehen, um die Seitenplatte
der Seitenplatte lösen.
tal ist. Dann Seitenplatte nach vorne schieben und in
dieser Position belassen.
zu arretieren.
