7.3.2

Ausrichten mit der QuickFix-Halterung

7.3.3

Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung

8027556/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Verwandte Themen
•
„Anzeige der Ausrichtgüte", Seite 52
•
„Montage", Seite 30
Voraussetzungen
• Sender und Empfänger sind mit einer QuickFix-Halterung montiert
Ausrichten mit der QuickFix-Halterung
Mit der QuickFix-Halterung haben Sie folgende Möglichkeiten, um Sender und Empfän‐
ger aufeinander auszurichten:
•
Vertikal verschieben

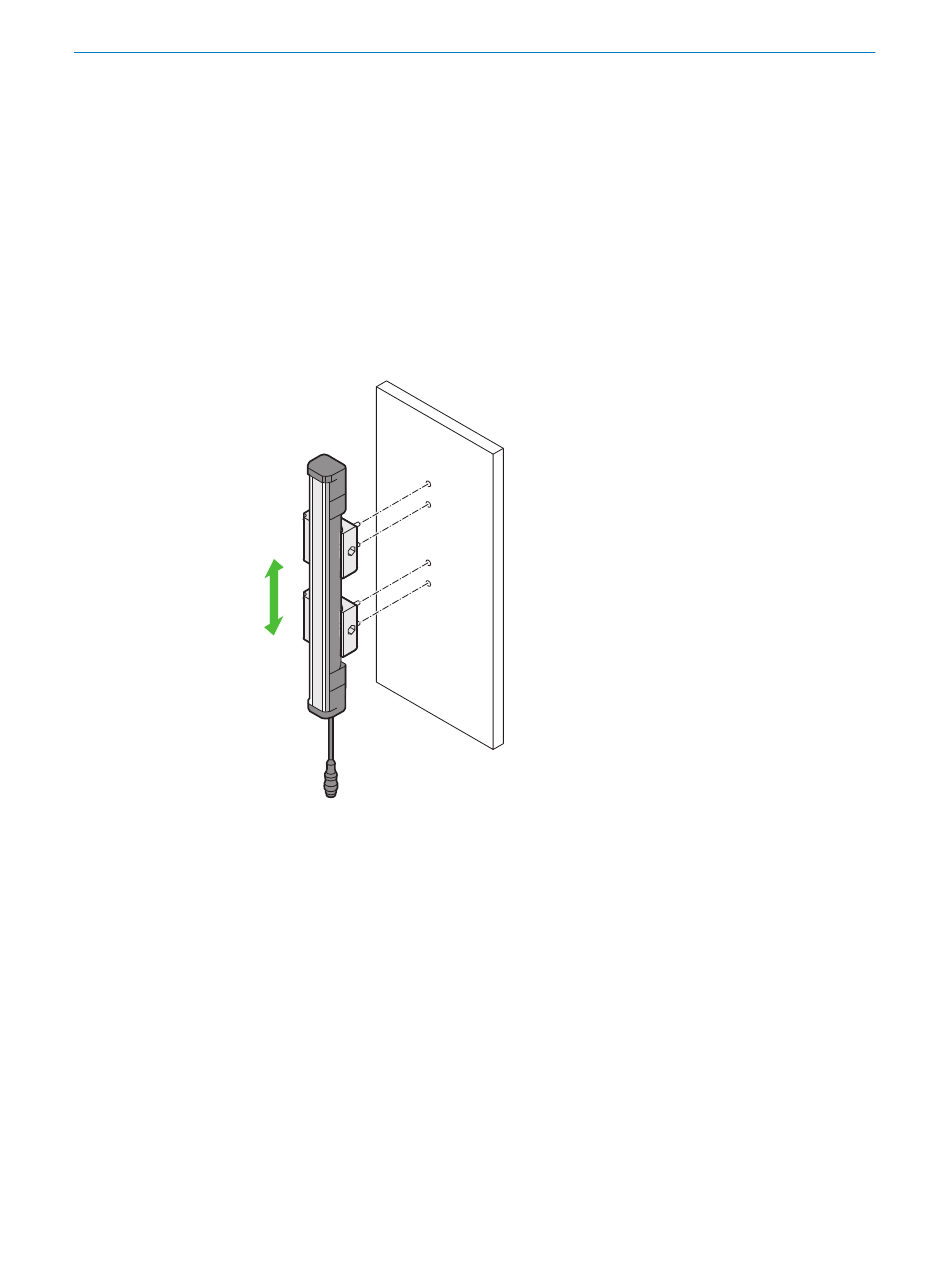

Abbildung 28: QuickFix-Halterung: vertikal verschieben
Voraussetzungen
• Sender und Empfänger sind mit einer FlexFix-Halterung oder mit einer Austausch‐
halterung montiert
Ausrichten mit der FlexFix-Halterung oder der Austauschhalterung
Mit der FlexFix-Halterung oder mit der Austauschhalterung haben Sie folgende Möglich‐
keiten, um Sender und Empfänger aufeinander auszurichten:
• Vertikal verschieben
• Drehen (± 15°)
