5.2.3

Compact FlexFix-Halterung montieren

8027556/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Sender und Empfänger in der Halterung fixieren
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen. (1)
2.
Sender und Empfänger ausrichten. (2)
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren. (3)
Drehmoment: 2,5 Nm ... 3 Nm
1

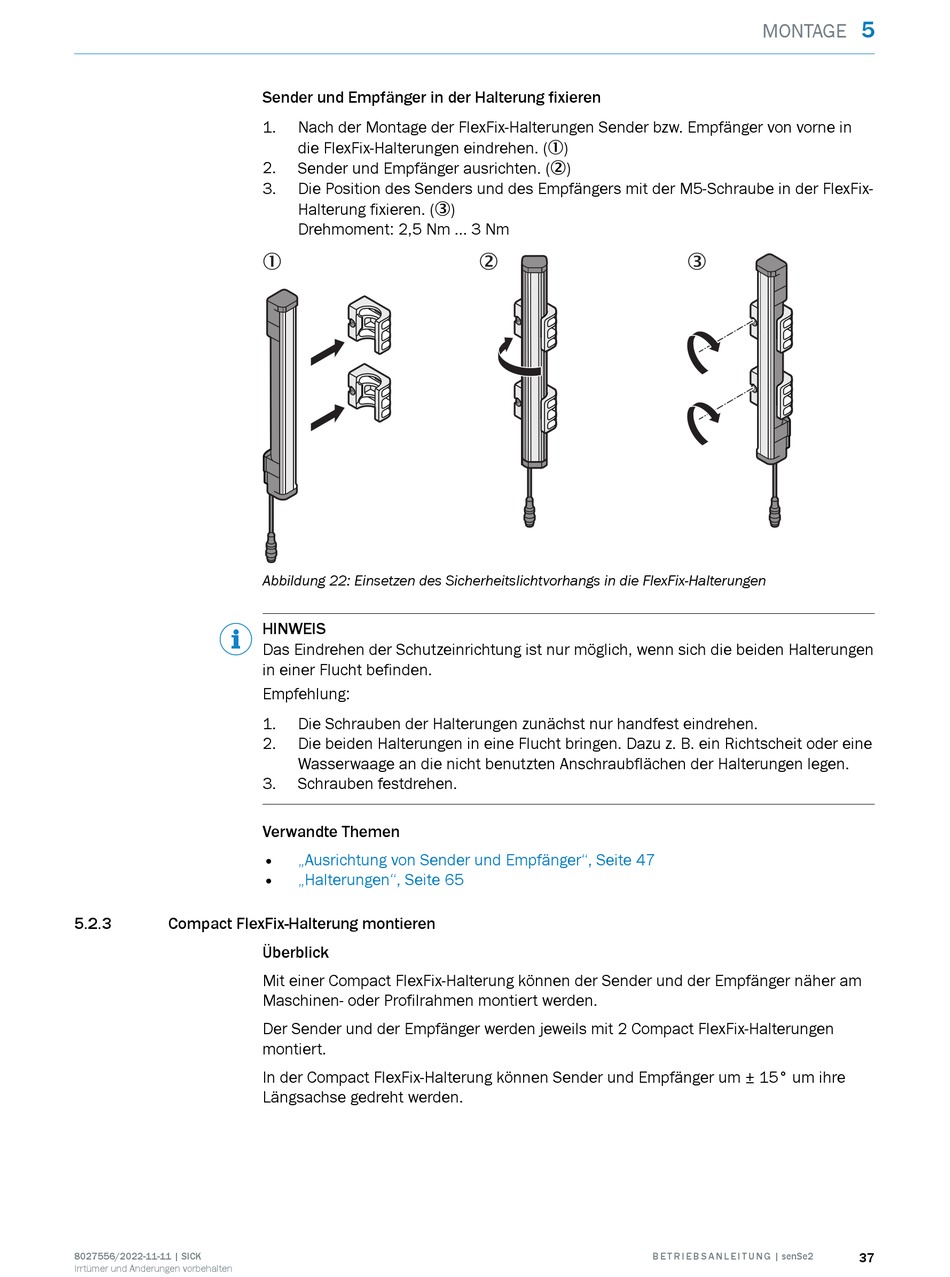

Abbildung 22: Einsetzen des Sicherheitslichtvorhangs in die FlexFix-Halterungen
HINWEIS
Das Eindrehen der Schutzeinrichtung ist nur möglich, wenn sich die beiden Halterungen
in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der Halterungen zunächst nur handfest eindrehen.
2. Die beiden Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit oder eine
Wasserwaage an die nicht benutzten Anschraubflächen der Halterungen legen.
3. Schrauben festdrehen.
Verwandte Themen
• „Ausrichtung von Sender und Empfänger", Seite 47
• „Halterungen", Seite 65
Überblick
Mit einer Compact FlexFix-Halterung können der Sender und der Empfänger näher am
Maschinen- oder Profilrahmen montiert werden.
Der Sender und der Empfänger werden jeweils mit 2 Compact FlexFix-Halterungen
montiert.
In der Compact FlexFix-Halterung können Sender und Empfänger um ± 15° um ihre
Längsachse gedreht werden.
