5.2.2

FlexFix-Halterung montieren

8027556/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
1
2
3

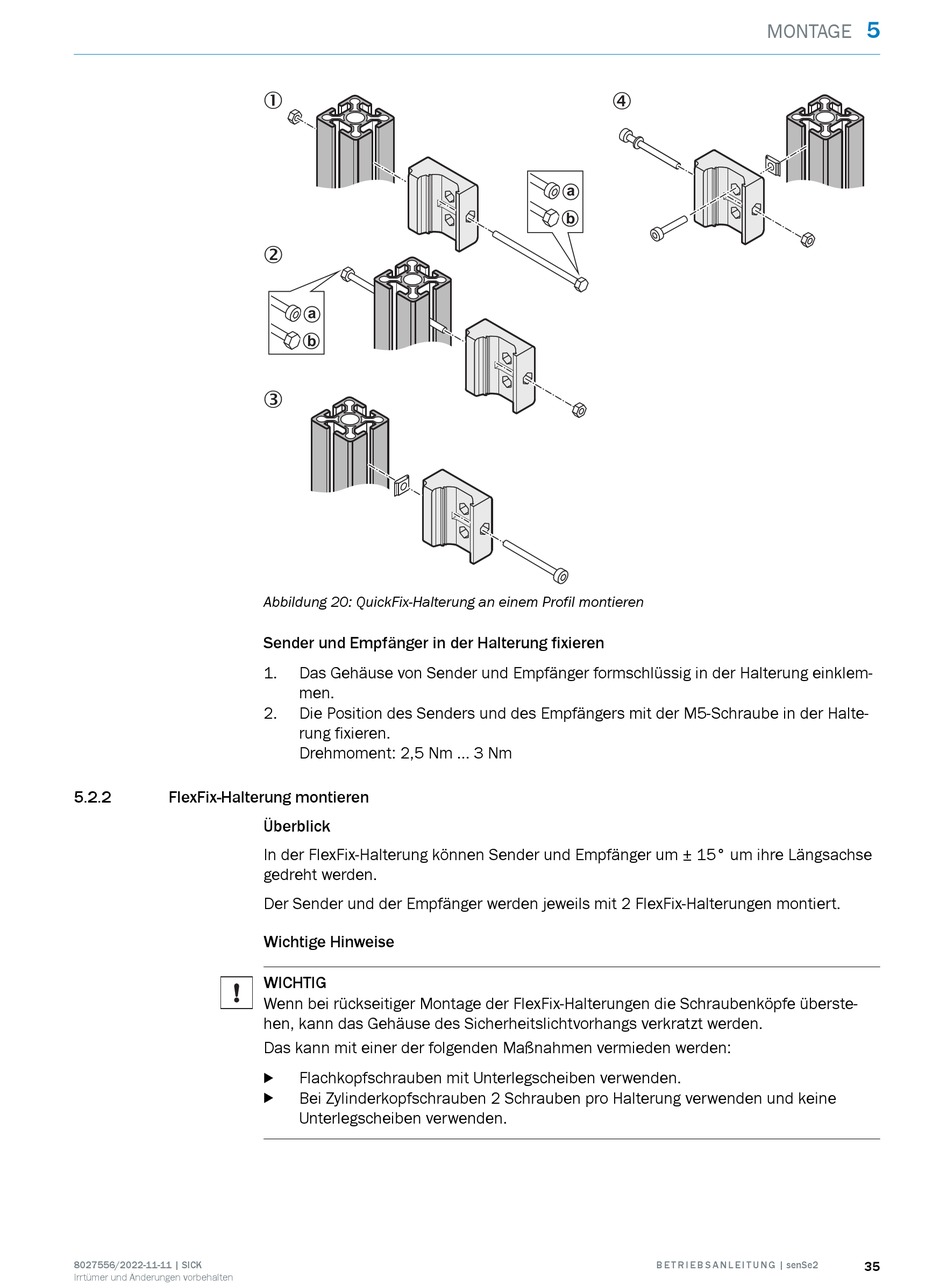

Abbildung 20: QuickFix-Halterung an einem Profil montieren
Sender und Empfänger in der Halterung fixieren
1. Das Gehäuse von Sender und Empfänger formschlüssig in der Halterung einklem‐
men.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der Halte‐
rung fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Überblick
In der FlexFix-Halterung können Sender und Empfänger um ± 15° um ihre Längsachse
gedreht werden.
Der Sender und der Empfänger werden jeweils mit 2 FlexFix-Halterungen montiert.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der FlexFix-Halterungen die Schraubenköpfe überste‐
hen, kann das Gehäuse des Sicherheitslichtvorhangs verkratzt werden.
Das kann mit einer der folgenden Maßnahmen vermieden werden:
Flachkopfschrauben mit Unterlegscheiben verwenden.
b
Bei Zylinderkopfschrauben 2 Schrauben pro Halterung verwenden und keine
b
Unterlegscheiben verwenden.
MONTAGE
4
