s

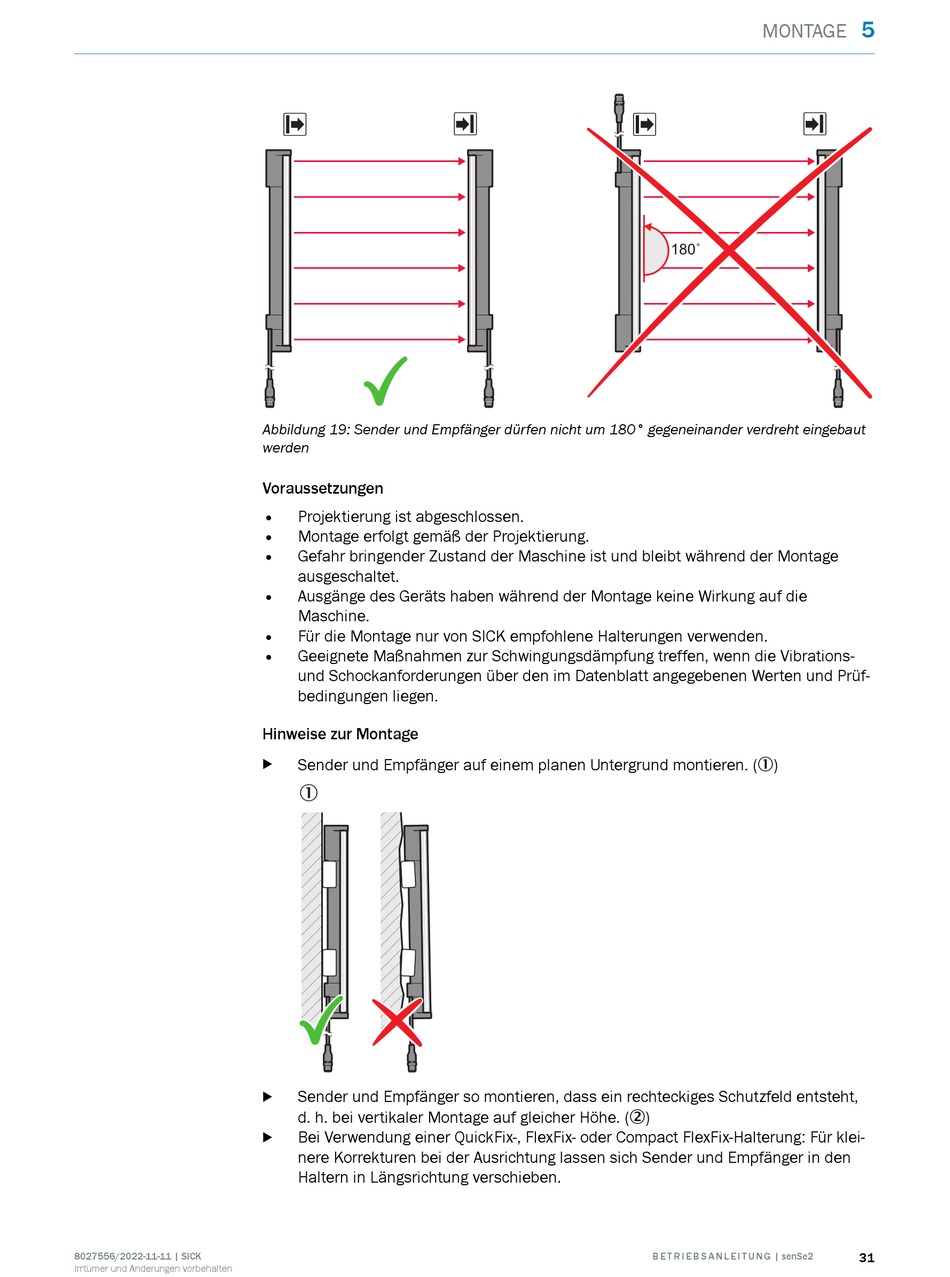

Abbildung 19: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Voraussetzungen
• Projektierung ist abgeschlossen.
• Montage erfolgt gemäß der Projektierung.
• Gefahr bringender Zustand der Maschine ist und bleibt während der Montage
ausgeschaltet.
•
Ausgänge des Geräts haben während der Montage keine Wirkung auf die
Maschine.
•
Für die Montage nur von SICK empfohlene Halterungen verwenden.
• Geeignete Maßnahmen zur Schwingungsdämpfung treffen, wenn die Vibrations-
und Schockanforderungen über den im Datenblatt angegebenen Werten und Prüf‐
bedingungen liegen.
Hinweise zur Montage
Sender und Empfänger auf einem planen Untergrund montieren. (1)
b
1
Sender und Empfänger so montieren, dass ein rechteckiges Schutzfeld entsteht,
b
d. h. bei vertikaler Montage auf gleicher Höhe. (2)
Bei Verwendung einer QuickFix-, FlexFix- oder Compact FlexFix-Halterung: Für klei‐
b
nere Korrekturen bei der Ausrichtung lassen sich Sender und Empfänger in den
Haltern in Längsrichtung verschieben.
r
MONTAGE
s r
180˚
